3 ensembles d'outils de revue 3D CNC H poutre de forage tapage et machine de découpe Φ10 unité de marquage hydraulique taille de caractère
Objectif de la ligne de production:
Cette chaîne de production est principalement dédiée aux procédés de forage, de marquage, de sciage et de découpe pour les matériaux d'acier, y compris l'acier en forme de H et l'acier de canal.

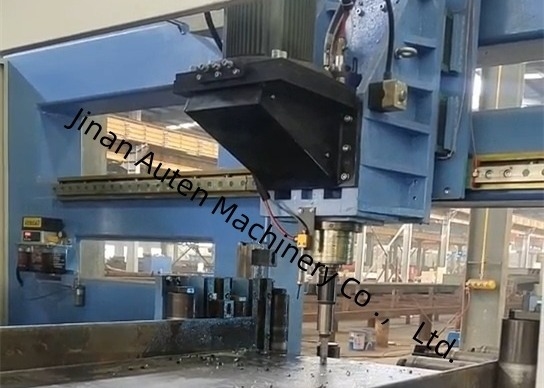

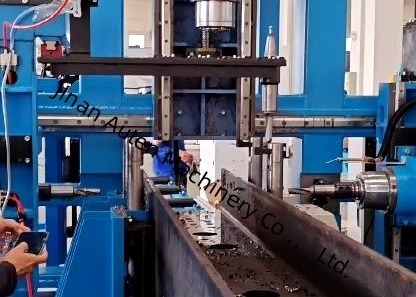

La machine principale de forage utilise 3 fuseaux à grande vitesse BT40 pour effectuer des opérations de forage sur les trois surfaces de l'acier, avec une fuseau désignée pour chaque surface.Le magasin d'outils correspondant peut contenir jusqu'à 4 spécifications d'outilsIl est doté de la capacité de convertir les dessins CAO en programmes de traitement et de prendre en charge le fonctionnement synchrone multi-fil, permettant l'organisation rationnelle de tâches telles que le forage, la fabrication et la fabrication d'équipements.mouvement de la pièce à usinerCette méthode permet d'effectuer deux ou trois de ces tâches simultanément, ce qui augmente considérablement l'efficacité de la production.
La scie principale utilise une scie à bande pour effectuer une coupe de longueur fixe sur l'acier.
Cette chaîne de production est équipée d'une interface de communication réservée, facilitant ainsi la gestion systématique future de la chaîne de production par les clients.
1. Appareil de dactylographie
Marquer la pièce
2Système de refroidissement
La méthode de refroidissement interne de la broche est utilisée pour refroidir la perceuse et un dispositif de refroidissement externe est également équipé.
3Système hydraulique
Il est utilisé pour alimenter le dispositif de pressage et de fraisage de la pièce.
4Système pneumatique
Il est utilisé pour fournir de l'énergie pour le dispositif de poussée latérale, le soufflage de broche, etc.
5Système de lubrification
Il adopte une combinaison de lubrification centralisée et de lubrification manuelle.et la lubrification manuelle est utilisée pour les autres points de lubrification.
6Système électrique
Le système de commande de la chaîne de production est composé d'un ordinateur hôte, d'un PLC, etc.
Méthode de programmation: saisir des dessins CAO ou des paramètres de traitement via l'interface USB ou le clavier pour générer des programmes de traitement.affiché et communiqué à tout moment selon le numéro de pièceLa ligne de production peut réaliser à la fois le réglage manuel et le contrôle de chaque paramètre de traitement séparément et le contrôle automatique de l'ensemble du processus.
Le principalSspécifications:
| Paramètre |
Valeur |
| Taille de la pièce |
Plage de largeur |
150 ∼ 1250 mm |
| Plage de hauteur |
100 ‰ 600 mm |
| Plage de longueur de la matière première |
2 000 ‰ 12 000 mm |
| Plage de longueur de la pièce finie |
2 000 ‰ 12 000 mm |
| Fuseau de forage |
Nombre de broches de forage |
3 |
| D'une épaisseur inférieure ou égale |
NT1 société civile |
| Puissance du moteur de broche |
11 kW |
| Vitesse de rotation |
200 à 3000 tours/min |
| Plage de diamètre de forage |
φ5 à φ30 |
| Axe CNC |
Servo-moteur à axe X |
Environ 4,4 kW |
| Vitesse maximale sur l'axe X |
40 m/min |
| Servo-moteur de forage pour l'axe de positionnement horizontal |
Environ 1,5 kW |
| Vitesse maximale de forage sur l'axe de positionnement horizontal |
10 m/min |
| Puissance du servo-moteur de l'axe d'alimentation horizontal de forage |
Environ 2 kW |
| Vitesse maximale de forage sur l'axe de positionnement horizontal |
10 m/min |
| Servo-moteur de puissance pour l'axe de positionnement vertical du forage |
Environ 3 kW. |
| Vitesse maximale de forage sur l'axe de positionnement vertical |
10 m/min |
| Puissance du servo-moteur de l'axe d'alimentation vertical de forage |
Environ 3 kW. |
| Vitesse maximale de forage de l'axe d'alimentation vertical |
10 m/min |
| Magasin d'outils |
Quantité |
3 séries |
| Le type |
type en ligne |
| Nombre d'outils |
4 x 3 |
| Unité de marquage hydraulique |
Quantité de caractères |
36 |
| Taille du caractère |
Φ10 |
