BT40 Main Spindle CNC 3D I-Beam H-Beam Drilling Machine à scier et à taper ligne 11 kW Puissance du moteur

Ligne de machine de perçage, sciage et taraudage CNC 3D à poutre en I et poutre en H BT40, moteur de 11 kW

Utilisation de la machine-outil :

Cette machine-outil est principalement dédiée aux opérations de perçage, de taraudage et de marquage sur des matériaux en acier tels que les profilés en H et les profilés en U. Elle utilise trois broches haute vitesse BT40 pour effectuer le perçage sur les trois faces de l'acier, une broche étant affectée à chaque face. Le magasin d'outils de type rangée correspondant peut contenir jusqu'à 4 spécifications de forets.

Elle se caractérise par une grande efficacité de traitement, une grande précision, une facilité d'utilisation et une large applicabilité. Elle est largement utilisée dans les industries de la construction métallique, notamment la construction, les garages, les tours et les grilles.

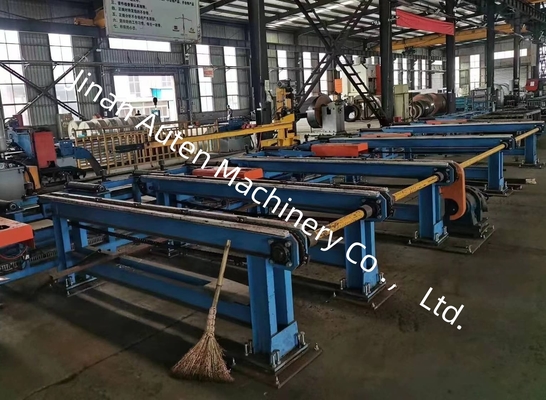

1. Canal d'évacuation
Le canal d'évacuation est composé d'un support de canal, de rouleaux de support, etc., et est utilisé pour transporter la pièce traitée.
2. Système de refroidissement
Le foret est refroidi par la méthode de refroidissement interne de la broche.
3. Système hydraulique
Il est utilisé pour alimenter le dispositif de serrage de la pièce et le vérin de couteau.
4. Système pneumatique
Il est utilisé pour alimenter le serrage de la pièce, le soufflage de la broche, etc.



5. Système de lubrification
Une combinaison de lubrification centralisée et de lubrification manuelle est utilisée. Un dispositif de lubrification centralisée est utilisé pour lubrifier certains guides linéaires et vis-mère de manière opportune et quantitative, et d'autres points de lubrification sont lubrifiés manuellement.



6. Système électrique
Le système de contrôle de la machine-outil est composé d'un ordinateur hôte, d'un automate programmable (PLC), etc.
Méthode de programmation : Entrez les dessins CAO ou les paramètres de traitement via l'interface USB ou le clavier pour générer un programme de traitement. Le programme de traitement peut être stocké, appelé, affiché et communiqué à tout moment en fonction du numéro de pièce. La machine-outil peut réaliser à la fois le réglage manuel et le contrôle de chaque paramètre de traitement séparément, et le traitement de contrôle automatique de l'ensemble du processus.


Spécifications :
