2000 ∼ 13000 mm Longueur du faisceau CNC H machine de forage de faisceau 2 kW Servo moteur de forage d'alimentation
Utilisation de la machine-outil:
Cette machine-outil est principalement conçue pour les opérations de forage, de tapotement et de marquage sur des matériaux d'acier tels que les poutres H et l'acier de canal.Il adopte trois fuseaux à grande vitesse BT40 pour effectuer des opérations de perçage sur trois côtés de l'acierLe magasin d'outils correspondant de type rangée peut accueillir jusqu'à 4 spécifications de perceuses.et une large applicabilité.
Les spécifications:
| Paramètre du faisceau H |
Taille max. largeur x hauteur |
500 × 500 mm |
| Min. Taille largeur x hauteur |
100 × 100 mm |
| Longueur du faisceau |
2000 ∼ 13000 mm |
| |
d'acier à chaîne |
10 # ¢ 40 # |
| Fuseau principal |
Je suis désolée. |
3 |
| Modèle |
NT1 société civile |
| Puissance du moteur |
11 kW |
| Vitesse du fuseau |
100 ‰ 3000 tours/min |
| Diamètre du trou |
φ5 φ30 mm |
| Axe CNC |
Puissance du servo moteur de l'axe X |
Environ 4,5 kW |
| Puissance du servo-moteur de l'axe de positionnement de forage horizontal |
Environ 1,5 kW |
| Puissance du servo-moteur de l'axe de positionnement du forage vertical |
Environ 3 kW |
| Servo moteur d'alimentation de forage |
Environ 2 kW |
| Magasin d'outils |
Je suis désolée. |
3 |
| Le type |
Style de rangée |
| Capacité du magasin d'outils |
4 x 3 |
| Précision du traitement |
Déviation de la distance de trou |
Deux trous à moins d'un mètre. |
± 0.5 |
| La valeur d'écart admissible augmente de ±0,2 mm pour chaque mètre supplémentaire de la distance entre les trous, et la valeur maximale ne dépasse pas ±2 mm. |
| Déviation de la marge finale |
±1,0 mm |
Structure et configuration de la machine-outil

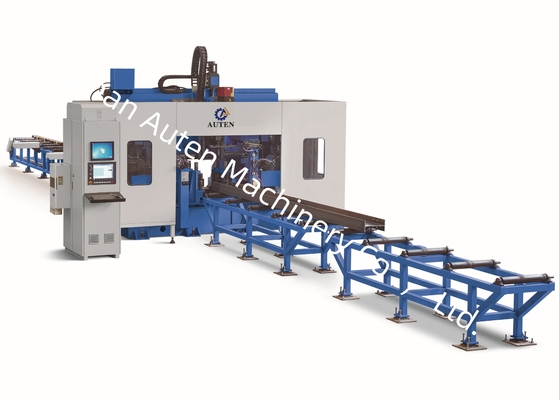

Cette machine-outil est principalement composée d'une unité de forage, d'un chariot d'alimentation, d'un canal d'alimentation, d'un canal de décharge, d'un système de refroidissement, d'un système hydraulique, d'un système pneumatique, d'un système de lubrification,La machine-outil adopte une conception structurelle comportant un lit fixe et une plateforme mobile de pièce.Cette configuration pour le forage 3D facilite la mise en œuvre de processus de production automatisés, améliorer l'efficacité et la cohérence opérationnelles.
1Unité de forage
L'unité de forage est principalement composée d'une base, d'un lit de machine, d'une glissière mobile, d'une tête de broche, d'un dispositif de pressage supérieur, d'un dispositif de serrage latéral et d'un charge-outils en rangée.

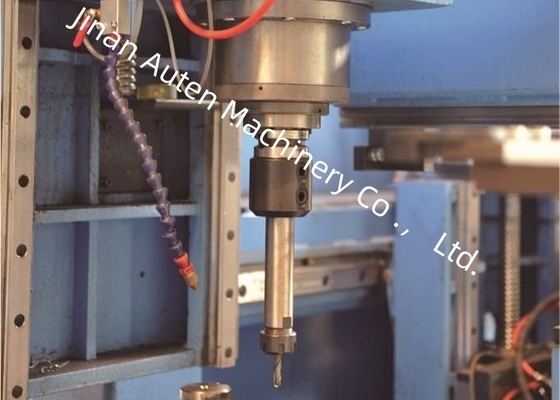

La machine-outil est équipée de trois têtes de broche, en particulier la tête de broche à côté fixe, la tête de broche à côté mobile et la tête de broche à unité supérieure.Ces têtes sont respectivement utilisées pour les opérations de forage en direction horizontale et verticale.Chaque tête de broche est capable de fonctionner de manière indépendante et peut effectuer des travaux de forage simultanément.
2- Je nourris le chariot.
Le chariot d'alimentation est constitué d'engrenages, de servo-moteurs et de manipulateurs.il alimente la pièce de travail le long de la direction XCette conception assure la précision de traitement longitudinale des opérations de forage, posant ainsi une base solide pour une qualité constante de la pièce.
3. Canaux d' alimentation
Le canal d'alimentation est composé d'un support de canal, de rouleaux de support, de rouleaux de positionnement latéraux, de mécanismes de poussée latérale, de supports et d'autres composants.Il est conçu pour transporter des pièces à usinerUn interrupteur photoélectrique est monté à l'extrémité avant du canal; cet interrupteur détecte l'extrémité avant de la pièce et identifie la référence de traitement en direction X.Les rouleaux de positionnement latéraux effectuent le positionnement grossier de la pièce de travail le long de la direction Y, tandis que les mécanismes de poussée latérale pressent la pièce contre les rouleaux de positionnement latéraux pour assurer un positionnement stable.
Cette machine-outil est principalement conçue pour le forage, le tapotement et le marquage des poutres H, de l'acier de canal et d'une variété d'autres pièces en acier.Il est capable de traiter des composants en acier avec des spécifications diverses, assurant une grande précision et une efficacité opérationnelle tout au long du processus.
Dans les démonstrations d'échantillons, par exemple, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsCes échantillons exposés démontrent clairement la capacité de la machine-outil à réaliser un positionnement précis des trous, des filets enfoncés en douceur,Il s'agit d'un modèle de marquage qui reflète pleinement sa haute précision et sa fiabilité dans les scénarios d'application pratiques..
La machine de forage à faisceau CNC à grande vitesse H est principalement utilisée dans les ateliers de construction de structures en acier et les projets de construction de ponts.il effectue un traitement de précision sur des poutres en H utilisées pour les cadres et les structures de soutienDans les scénarios de construction de ponts, il effectue des opérations de forage de haute précision sur des poutres H,qui contribue à améliorer l'intégrité structurelle pour résister à des charges à long termeSon efficacité opérationnelle élevée fournit un soutien fiable à ces secteurs d'infrastructures critiques.
