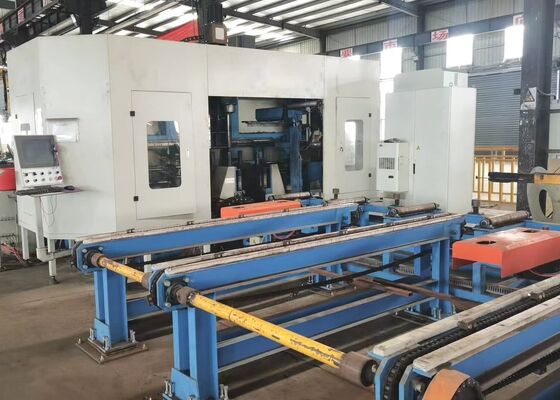

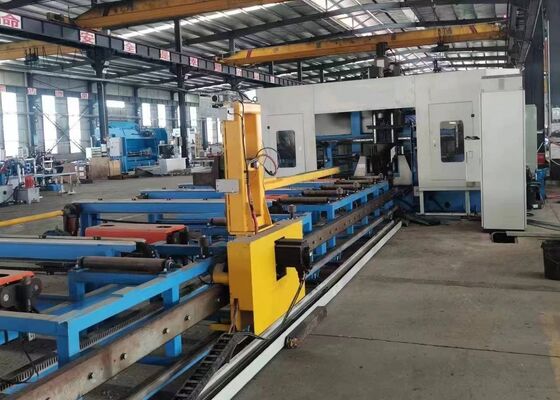

Nouvelle machine de forage à faisceau H CNC pour la construction en acier 11/15KW
Introduction du produit:
La machine de forage CNC à faisceau H est principalement conçue pour forer, taper, marquer et marquer l'acier en forme de H, l'acier de canal, l'acier d'angle et d'autres matériaux métalliques.Il est largement utilisé dans l'industrie des structures en acier, y compris les applications dans les bâtiments, les garages, les tours et les structures de réseau.
1Une solution de forage vitale et spécialisée pour la construction de structures en acier.
2- Capable de percer simultanément des trous sur trois surfaces de poutres H et de canaux, assurant une grande précision et efficacité.
3. équipé de 7 axes CNC, permettant une alimentation et un positionnement entièrement automatisés et précis.
4Compatible avec les dessins de pièces d'usinage AUTOCAD et DSTV, les convertissant facilement en programmes d'usinage.
Paramètres du produit:
| Modèle |
BHD1000/3 |
| H Plage de largeur du faisceau (mm) |
100 à 1000 |
| H Plage de hauteur du faisceau (mm) |
100 à 500 |
| Plage de largeur des canaux en acier (mm) |
100 à 1000 |
| Plage de hauteur des canaux en acier (mm) |
100 à 250 |
| Épaisseur maximale de la pièce (mm) |
80 |
| Longueur maximale de la pièce (m) |
12 ou 15 (facultatif) |
| Quantité de broche de forage. |
Total de 3 fuseaux, un fuseau sur l'unité supérieure, côté gauche et côté droit respectivement |
| Conicité du trou du fuseau |
NT1 société civile |
| Diamètre maximal du forage (mm) |
40 |
| Puissance du moteur de broche (kW) |
Jéhovah nous protège, 15/11 |
| Velocité de la broche (r/min) |
100 à 3000 |
| Vitesse d'alimentation de la broche (m/min) |
0 à 10 |
| Vitesse d'alimentation dans l'axe X (m/min) |
0 à 20 |
| Quantité de charge d'outil |
3 |
| Type et capacité du chargeur d'outils |
Type de rangée, 3x4 (facultatif) |
| Unité de marquage (facultatif) |
Typage sur disque, 36 caractères, taille de caractère Φ10 mm |
| Système CNC |
Siemens allemand, Japon Panasonic, Chine INVT |
| Méthode de refroidissement |
Réglage par pulvérisation, refroidissement interne + refroidissement externe |
| Taille totale de la machine (m) |
À peu près 33x5,5x3.5 |
| Puissance totale (kW) |
Environ 60. |
| Les paramètres ci-dessus peuvent être ajustés et modifiés selon les exigences spécifiques du client. |
Caractéristiques du produit:
1Le mécanisme d'alimentation de la scie à faisceau intègre un système de serrage et d'alimentation de chariot commandé par CNC, garantissant un fonctionnement à grande vitesse et une précision de positionnement précise.
2Trois fuseaux à grande vitesse BT40 sont utilisés pour percer les trois surfaces du faisceau H. Équipés de broyeurs en carbure, les fuseaux peuvent atteindre des vitesses de rotation allant jusqu'à 3000 tr/min.assurer une efficacité de traitement supérieure et des performances de forage exceptionnellesLes copeaux générés lors du forage sont efficacement enlevés par le convoyeur à copeaux en chaîne.
3Le système de refroidissement de la ligne de forage à faisceau CNC utilise une technologie de refroidissement par brouillard, offrant des capacités de refroidissement internes et externes.Chaque unité de fuseau de forage est équipée d'une buse de refroidissement externe dédiée et d'un connecteur de refroidissement interne, offrant la flexibilité de choisir la méthode de refroidissement appropriée en fonction des besoins spécifiques du forage.en fonction des besoins opérationnels.
4Le système automatique de changement d'outil (ATC) peut être installé selon les spécifications du client, ce qui élimine le besoin de changement manuel d'outil.Cette caractéristique réduit considérablement les temps d'arrêt et améliore l'efficacité opérationnelle globale.
5. La machine de perçage à poutre peut être équipée en option d'un système de marquage hydraulique du disque. Le disque est positionné avec précision par un servo moteur,permettant la marquage rapide de 36 caractères différents maximum.
6Les fonctions automatiques de scribing et de tapotement remplacent les procédés traditionnels de scribing manuel.économiser du temps et améliorer la précisionEn outre, des opérations de tapping peuvent être effectuées sur les brides et les toiles du faisceau H, ce qui augmente considérablement l'efficacité de la production.
7- Le processus de serrage de la pièce pendant l'alimentation et le traitement sur la machine de perçage à faisceau CNC, comprenant le levage longitudinal, le serrage latéral,et la fixation et le relâchement des pinces sont entièrement automatisés par le système hydrauliqueCela garantit le fonctionnement fiable et cohérent de l'équipement tout au long du processus.
8Le système de commande est constitué d'un ordinateur central et d'un PLC, avec des composants clés provenant de marques internationales bien connues.permettant aux opérateurs d'éditer facilement divers programmesLes données de conception structurelle, telles que les fichiers DXF et DSTV générés par des systèmes AutoCAD ou TEKLA Structures tiers, peuvent être importées de manière transparente.

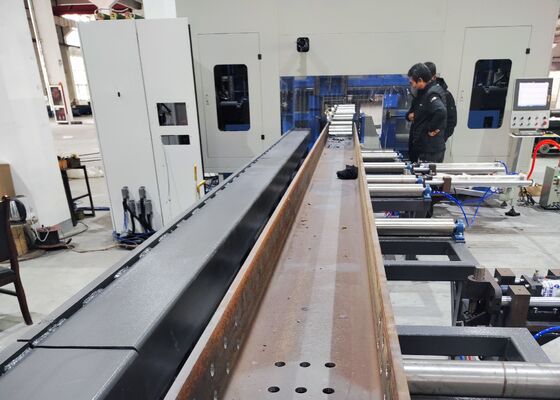

Au cours des séances de démonstration d'échantillons, la plaque de faisceau CNC pour le forage, le marquage, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesLes échantillons présentés dans ces démonstrations mettent clairement en évidence la capacité de la machine à réaliser un positionnement précis des trous, des fils nettoyés,et des modèles de marquage distincts démontrant de manière complète sa grande précision et sa fiabilité dans des scénarios d'application pratiques.
La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les usines de fabrication de structures en acier et les projets de construction de ponts.il effectue un traitement précis sur les poutres H utilisées dans les cadres et les systèmes de supportDans la construction de ponts, la machine effectue des opérations de forage de haute précision sur des poutres en H,améliorer ainsi l'intégrité structurelle des ponts et assurer leur capacité à supporter des charges à long termeGrâce à son efficacité opérationnelle exceptionnelle, la machine offre un soutien fiable à ces secteurs d'infrastructure critiques, ce qui favorise l'avancement en douceur des projets connexes.
