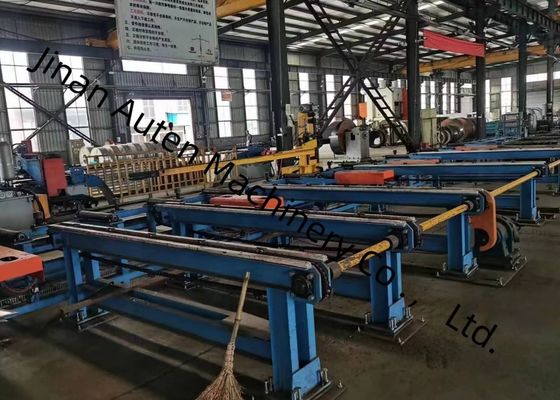

2000～12000mm Gamme de longueur de la machine de forage de poutres en profilés 3D pour matières premières, puissance du moteur de broche 11KW

2000 ∼ 12000 mm Distance de longueur de la matière première Machine de perçage 3D de faisceau de canal 11 kW Puissance du moteur de broche

Objectif de la ligne de production:

Cette ligne de production est principalement conçue pour effectuer le forage, le marquage,Les opérations de fraisage sur l'acier en forme (y compris les poutres en H et l'acier de canal)Il est spécialement conçu pour effectuer ces tâches essentielles de traitement avec une grande précision,s'assurer que l'acier fini conforme aux normes strictes en matière de dimensions et de structure requises pour les applications industrielles.

Le principalSspécifications:

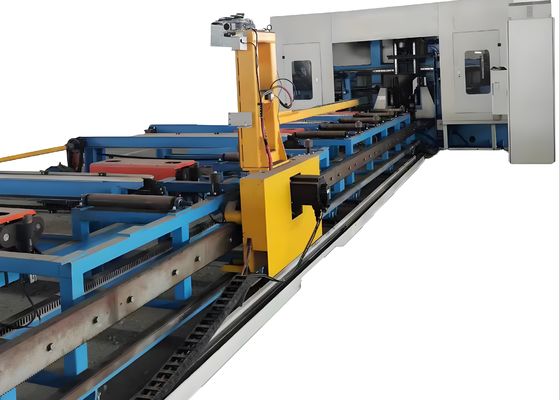

1. Trois-Dimensionnel de forage de l' alimentation du chariot
Ce composant est composé d'engrenages, de servo-moteurs et de manipulateurs, dont la rigidité et la stabilité sont excellentes.et est capable de soulever et d'abaisser automatiquement selon les spécifications du profilLe moteur de servo est entraîné par le dispositif de servo-moteur, sous la transmission du mécanisme rack-and-pinion, et le moteur de servo-moteur est entraîné par le dispositif de servo-moteur.la pièce est alimentée dans la direction X, ce qui garantit efficacement la précision longitudinale des opérations de forage.

2. Hôte de forage tridimensionnel
L'hôte de forage est principalement composé d'une base, d'un lit, d'une glissière mobile, d'une boîte à fuseaux, d'un dispositif de pressage supérieur, d'un dispositif de serrage latéral et d'un chargeur d'outils en rangée.Le lit présente une excellente rigidité et stabilité, ce qui lui permet de résister à la charge et aux vibrations générées lors du traitement à grande vitesse.Cette performance structurelle assure efficacement la précision d'usinage de la machine-outil tout au long du fonctionnement continu.

2. Hôte de forage tridimensionnel (configuration de boîte à broche)
L'hôte de forage est équipé de 3 boîtes à broche, à savoir la boîte à broche à côté fixe, la boîte à broche à côté mobile et la boîte à broche à unité supérieure,qui sont utilisés pour des opérations de forage horizontale et verticale, respectivementChaque boîte à fuseaux peut fonctionner indépendamment ou effectuer des opérations de forage simultanément.Chaque boîte à fuseaux est équipée d'un ensemble de fuseaux mécaniques à grande vitesse BT40; le chargeur d'outils de type rangée correspondant peut accueillir jusqu'à 4 perceuses de diamètres différents (lorsqu'aucun outil n'est monté sur la broche),permettant l'usinage automatique de 4 trous de diamètres distincts en un seul cycle de serrage de pièce.

Les trois unités de boîte à broche sont montées sur le côté du lit. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideAu cours du processus de forage, cet équipement applique une force de pressage sur la pièce en deux directions.Un mécanisme de pressage à cylindre est disposé au-dessus de la pièce à usiner pour la pousser contre les rouleaux horizontaux de support; en outre, un mécanisme de pressage à cylindre est installé sur le côté pour appliquer une force de pressage latérale sur la pièce, assurant ainsi efficacement la sécurité de la pièce pendant l'usinage.

Dans les séances de démonstration par exemple, the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsCes échantillons présentés illustrent clairement la capacité de la machine-outil à obtenir un positionnement précis des trous, des filets enfoncés en douceur,Il s'agit d'un modèle de marquage qui reflète pleinement sa haute précision et sa fiabilité dans les scénarios d'application pratiques..

La machine de forage à haute vitesse CNC H-Beam est principalement utilisée dans les ateliers de construction de structures en acier et les projets de construction de ponts.il effectue une usinage de précision sur des poutres H appliquées sur des cadres et des structures de supportDans les scénarios de construction de pontsIl effectue des opérations de forage de haute précision sur des poutres H. Cela contribue à améliorer l'intégrité structurelle des ponts., leur permettant de supporter des charges à long terme. Son efficacité opérationnelle élevée offre un soutien technique fiable à ces secteurs d'infrastructures critiques,assurer la progression harmonieuse de l'exécution du projet.
