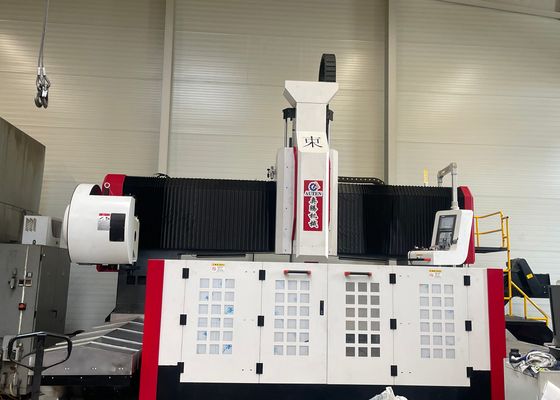

Taille de la pièce de travail 2500x2500mm Machine de forage et de fraisage à plaque CNC 30mm Max.Diamètre de frappe
Applications:
Cet équipement est principalement conçu pour le forage à haute efficacité de pièces de travail telles que les brides, les disques, les anneaux,Il peut réaliser le forage de trous et de trous morts sur des composants monomatériels et des matériaux composites.
Les spécifications:
| Taille de la pièce |
LxW |
Pour les véhicules à moteur |
| Tableau de travail |
Largeur de la fente en T |
28 mm |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
| Max. diamètre de forage |
100 mm
(bit de noyau de carbure)
|
| Φ80 mm (forage en U) |
| Épaisseur maximale |
≤ 180 mm |
| Diamètre maximal du robinet |
M30 mm |
| Vitesse du fuseau |
30 à 3000 tours/min |
| Puissance du moteur de servo-fuseau |
30 kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200 à 600 mm |
|
Mouvement latéral de la tête de puissance
(axe X)
|
Max.course horizontale |
2500 mm |
| Vitesse de déplacement latéral |
0 à 8 m/min |
| puissance du servo-moteur pour le mouvement latéral/couple |
4.5 kW/25 Nm |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation |
2500 mm |
| Vitesse de déplacement des aliments |
0 à 8 m/min |
| Puissance/couple du servomoteur d'alimentation |
2x4,5 kW/25 Nm |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. coup de cœur |
600 mm |
| Vitesse de déplacement |
0 à 5 m/min |
| Puissance/couple du servomoteur |
4.5 kW/25 Nm |
| Précision de positionnement à trois axes |
X/Y |
≤ 0,05 mm/1000 mm |
| Précision de positionnement répétée sur trois axes |
X/Y |
≤ 0,03 mm/1000 mm |
| Système pneumatique |
Pression d'alimentation en air comprimé |
≥ 0,4 MPa |
| Transporteur à copeaux et refroidisseur |
Nombre de convoyeurs à copeaux |
2 |
| Vitesse de retrait des puces |
1m/min |
| Puissance du moteur du convoyeur à puces |
2X0,75 kW |
| Méthode de refroidissement |
Réduction de la température de l'air |
| Système de lubrification automatique |
Pression de lubrification |
2 MPa |
| Quantité de remplissage d'huile au point de lubrification |
0.1 ml |
| Cycle de lubrification |
6 à 10 minutes |
|
Système électrique
|
Système CNC |
Pour les appareils électroniques |
| Nombre d'axes CNC |
3 |
| Changer d'outil |
Type de disque |
24 positions d'outils |
| Taille globale |
LxWxH |
6 000 x 4300 x 2700 mm
|
Structure de la machine:
Le lit de la machine est constitué d'une structure en fonte, composée principalement d'une table de travail, d'un portique mobile, d'une selle coulissante mobile, d'une tête de puissance de forage et de fraisage, d'un dispositif de lubrification automatique,un dispositif de protection, un dispositif de refroidissement en circulation, un système de commande numérique et un système électrique.et entraîné par des paires de vis à plomb de précision, donnant à la machine-outil une précision de positionnement élevée et une précision de positionnement répétée.
1Lit et banc de travail
Le lit est un composant soudé en tubes rectangulaires. Avant traitement, il subit un recuit à haute température; après semi-finition, il subit un deuxième recuit pour éliminer les contraintes internes,La précision de la machine-outil est ainsi assurée à long terme.Le banc de travail est une coulée intégrale en fer gris (HT250), qui subit une finition après recuit secondaire et traitement de vieillissement.Il présente une excellente rigidité dynamique et statique sans risque de déformationLa surface du banc de travail est équipée de fentes en T bien disposées pour le serrage de la pièce.
Deux ensembles de guides linéaires de haute précision sont montés des deux côtés de la base du lit.permettant une répartition uniforme de la force sur les guides et améliorant considérablement la rigidité de la machine-outil ainsi que sa résistance à la traction et à la compressionLe système d'entraînement adopte un servo moteur CA et une paire de vis à billes de précision pour entraîner le mouvement du portique le long de l'axe Y. Des boulons réglables sont distribués sur la surface inférieure du lit,facilitant le réglage facile du niveau du lit et du banc de travail.

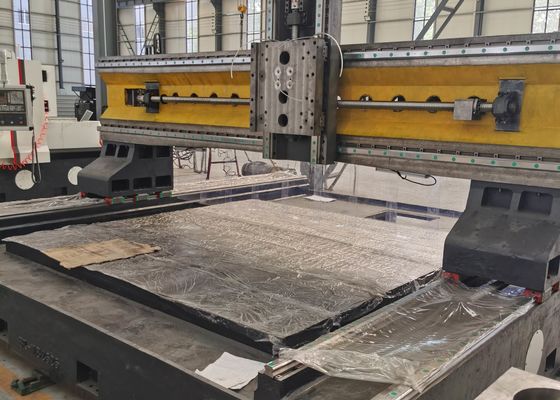

2- Le portail mobile.
Le portique mobile est une coulée en fer gris (HT250).Un ensemble de paire de vis à bille de précision et un servo-moteur permettent à la plaque de glissement de la tête de puissance de se déplacer le long de l'axe X, et les têtes de puissance de forage sont installées sur la plaque de glissement de la tête de puissance.Le mouvement du portique est réalisé par le servo-moteur entraînant la rotation de l'écrou à bille sur la vis à bille via un coupleur de précision.
La machine de perçage et de fraisage à portique CNC est un dispositif industriel de haute performance spécialement conçu pour l'usinage de précision de composants de type plaque et de pièces structurelles.Cet équipement est conçu pour le traitement des pièces de travail, y compris les bridesLes pièces de travail doivent être équipées d'un moteur de précision, de disques, d'anneaux et de plaques, à condition que l'épaisseur de ces pièces corresponde pleinement à la plage d'usinage efficace spécifiée par la machine.
Dans les ateliers de construction en acier, l'équipement effectue un forage et un fraisage précis sur les plaques et les connecteurs de la structure, posant ainsi une base solide pour un assemblage stable du cadre en acier.Il effectue un traitement de haute précision sur les tours et les brides des éoliennes, ce qui est essentiel pour que ces composants résistent aux conditions difficiles (e)Dans la construction de ponts, il usine des poutres et des supports de ponts, garantissant ainsi une stabilité,connexions durables qui supportent des charges dynamiques tout au long de la longue durée de vie du pont.
