500*500mm Taille Max. Largeur X Hauteur Équipement de perçage et de cisaillage de poutres métalliques CNC Acier de profilé en U 10#～40#

500*500mm Max. Taille Largeur X Hauteur Équipement de perçage et de cisaillage de métaux pour poutres CNC Acier de profilés en U 10#～40#

Utilisation de la machine-outil :

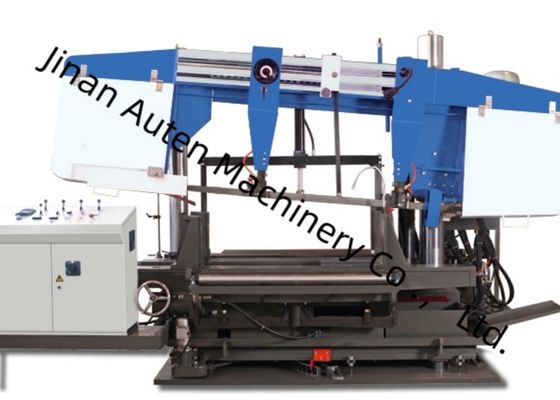

Cette machine-outil de perçage de poutres en I CNC est principalement conçue pour les opérations de perçage, de taraudage et de marquage sur des pièces en acier, notamment les poutres en H et les profilés en U. Elle intègre trois broches haute vitesse BT40, dédiées aux opérations de perçage sur trois côtés respectifs de l'acier, avec une broche affectée à chaque côté. Le magasin d'outils de type rangée correspondant peut contenir jusqu'à 4 types de forets de spécifications différentes. Cet équipement se caractérise par une grande efficacité de traitement, une précision supérieure, une utilisation conviviale et une large applicabilité dans les scénarios pertinents.

Spécifications :

Structure et configuration de la machine-outil

Cette ligne de perçage et de découpe de poutres en H CNC est principalement constituée de composants principaux, notamment une unité de perçage, un chariot d'alimentation, un canal d'alimentation, un canal de déchargement, un système de refroidissement, un système hydraulique, un système pneumatique, un système de lubrification, un système électrique et d'autres pièces essentielles. La machine-outil utilise une conception structurelle qui intègre un bâti fixe et une plateforme de pièce mobile. Cette configuration spécifique pour le perçage 3D permet l'exécution de flux de production automatisés, améliorant ainsi l'efficacité opérationnelle et assurant la cohérence du traitement.

Perceuse
Cette perceuse pour tôles métalliques est principalement composée d'une base, d'un bâti de machine, d'une glissière mobile, de têtes de broche, d'un dispositif de pression supérieur, d'un dispositif de serrage latéral et d'un magasin d'outils de type rangée.

La machine de perçage et de découpe de marquage de poutres est équipée de trois têtes de broche, spécifiquement la tête de broche latérale fixe, la tête de broche latérale mobile et la tête de broche de l'unité supérieure, qui sont utilisées pour les opérations de perçage dans les directions horizontale et verticale respectivement. Chaque tête de broche peut fonctionner indépendamment tout en effectuant simultanément des tâches de perçage, améliorant considérablement l'efficacité de la production. Chaque tête de broche est équipée d'un ensemble de broches mécaniques haute vitesse BT40 ; le magasin d'outils de type rangée correspondant peut accueillir un maximum de 4 forets de diamètres différents (à condition qu'aucun outil ne soit monté sur la broche), permettant le traitement automatique de 4 diamètres de trous distincts avec un seul serrage de la pièce. L'avance de la broche est entraînée par un servomoteur, permettant une avance rapide, une avance de travail et une rétraction rapide grâce au contrôle du programme. Pendant ce temps, le moteur de la broche est alimenté par un servomoteur de broche, avec un réglage de vitesse en continu avec une large plage de vitesses.

Chariot d'alimentation
Le chariot d'alimentation de la machine de découpe et de perçage de poutres CNC est composé d'engrenages, de servomoteurs et de manipulateurs. Le manipulateur fixe la pièce et est actionné par un servomoteur ; sous la transmission du mécanisme à crémaillère, la pièce est alimentée le long de la direction X, ce qui garantit la précision de traitement longitudinale des opérations de perçage.

Canal de déchargement
Le canal de déchargement est composé d'un support de canal, de rouleaux de support et d'autres composants associés, et est spécialement conçu pour transporter les pièces qui ont terminé toute la procédure de traitement.

Dans les démonstrations d'échantillons, la machine de perçage, de marquage et de cisaillage de tôles métalliques pour poutres CNC peut démontrer efficacement ses capacités de traitement sur des échantillons de poutres en H standard (avec des largeurs de bride et des épaisseurs d'âme variables) ainsi que sur des échantillons de profilés en U de différentes dimensions. Ces échantillons affichés illustrent clairement la capacité de la machine-outil à obtenir un positionnement précis des trous, des filetages taraudés lisses et des motifs de marquage distincts, reflétant pleinement sa haute précision et sa fiabilité dans les scénarios d'application pratiques.

La machine de perçage, de marquage et de cisaillage de poutres en H CNC haute vitesse est principalement déployée dans les ateliers de structures en acier et les projets de construction de ponts. Dans les ateliers de structures en acier, elle effectue un traitement de précision sur les poutres en H utilisées pour les charpentes et les structures de support, jetant ainsi une base solide pour l'assemblage stable des structures en acier. Dans les scénarios de construction de ponts, elle effectue des opérations de perçage de haute précision sur les poutres en H, ce qui permet non seulement d'améliorer l'intégrité structurelle des ponts, mais aussi de leur permettre de résister efficacement aux charges à long terme. Grâce à sa grande efficacité opérationnelle, la machine fournit un soutien fiable à ces secteurs d'infrastructures critiques, assurant le bon déroulement des projets connexes.
