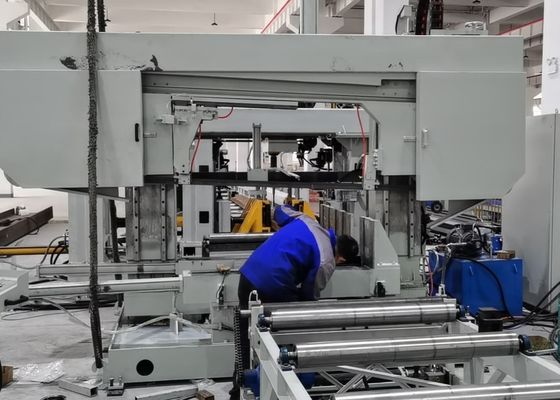

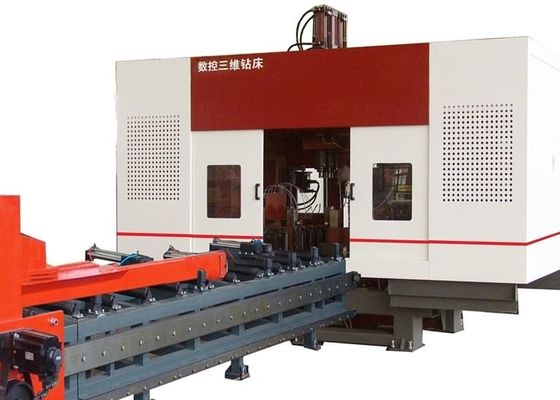

Ligne de perçage de poutres CNC 3D, dimensions maximales 1250x600mm (largeur x hauteur), diamètre maximal des trous : 40mm

1250x600mm Taille maximale Largeur X Hauteur Machine de forage à faisceau 3D CNC ligne 40mm Diamètre maximal du trou

Applications:

Ce centre d'usinage est principalement conçu pour les opérations de forage sur poutres H. Il est équipé de trois fuseaux de forage de haute précision à grande vitesse.Il effectue des opérations de forage sur des pièces de travail avec une efficacité exceptionnelle.Grâce à sa précision d'usinage supérieure et à son fonctionnement convivial, l'équipement constitue une solution de haute performance indispensable dans le secteur des structures en acier.Il est largement utilisé dans les industries clés, y compris l'ingénierie de la construction, des projets d'infrastructure de ponts, de fabrication de mâts de tours et de structures de réseaux.

Les spécifications:

Caractéristiques du produit

1Cette machine-outil est principalement composée du corps de la machine principale, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement, du système de lubrification, de la boîte à ordures et d'autres pièces.La machine-outil adopte une structure de lit fixe et une structure de pièce mobile, qui est adapté au traitement de l'acier en H de grande taille, est pratique pour la production continue et a un haut degré d'automatisation.

2Le corps de la machine de forage est composé de lit, de composants de table coulissante CNC, d'un dispositif de support, d'un dispositif de pressage supérieur, d'un dispositif de pressage latéral, d'un dispositif de détection, etc.Les parties de la table coulissante de commande numérique sont le côté fixeLes composants de la table coulissante sont constitués d'une plaque coulissante, d'un siège de table coulissante, d'une tête, d'une broche mécanique à grande vitesse,un cylindre d'outil, un moteur de conversion de fréquence, un servo-moteur, un guide linéaire, une vis à plomb, etc., qui sont utilisés pour le forage de l'acier en forme de H.

3Le système d'alimentation CNC est composé d'un support, d'un engrenage, d'un support, d'un servomoteur, d'un réducteur et d'un manipulateur.Le servo-moteur entraîne le manipulateur pour conduire l'acier en forme de H à se déplacer dans la direction X pour alimenter l'acier en forme de H, qui peut réaliser le positionnement précis de la pièce.

4Le convoyeur de matériau est divisé en convoyeur d'alimentation et en convoyeur de sortie.qui est utilisé pour transporter le vide d'acier profiléLe convoyeur de sortie est composé d'un support de canal de matériau, d'un rouleau de support, etc.,qui sont utilisés pour transporter la pièce finie.

5Le système de refroidissement utilise des méthodes de refroidissement internes et externes pour refroidir le puits avec du brouillard d'huile.et peut réduire l'usure de la perceuse.

6Le système hydraulique est utilisé pour alimenter l'appareil de pressage supérieur, l'appareil de pressage latéral, le cylindre de couteau, etc.

7Le système pneumatique est utilisé pour alimenter les manipulateurs, les cylindres d'essai, etc.

8Le système de lubrification utilise une combinaison de lubrification centralisée et manuelle.La lubrification centralisée est principalement utilisée pour la lubrification chronologique et quantitative des guides linéaires principaux et des vis à plomb.

9Le système de commande de la machine-outil est composé d'un ordinateur hôte, d'un PLC, etc. Méthode de programmation:l'entrée de dessins CAO ou de paramètres de traitement via une interface USB ou un clavier pour générer un programme de traitementLe programme de traitement peut être stocké, rappelé, affiché et communiqué à tout moment selon le numéro de pièce.La machine-outil peut non seulement réaliser le réglage manuel et le contrôle de chaque paramètre de traitement, mais aussi réaliser le traitement automatique de contrôle de l'ensemble du processus.

Dans les séances de démonstration d'échantillons, la poutre CNC et le forage en tôle, le marquage, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsLes spécimens présentés lors de ces démonstrations démontrent clairement la capacité de l'équipement à obtenir un positionnement précis des trous, des fils de contact lisses et des motifs de marquage lisibles.en incarnant ainsi pleinement sa haute précision et sa fiabilité dans des scénarios d'application réels.

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les installations de fabrication de structures en acier et les initiatives de construction de ponts.Au sein des ateliers de construction en acier, il fournit un usinage de précision pour les poutres H utilisées dans les structures de cadre et de support, établissant ainsi une base solide pour l'assemblage stable des structures en acier.Dans le contexte de la construction de ponts, l'équipement effectue des opérations de forage de haute précision sur des poutres en H. Cela améliore non seulement la stabilité structurelle des ponts, mais leur permet également de résister efficacement à des charges à long terme.Une efficacité opérationnelle exceptionnelle, la machine fournit un soutien fiable à ces secteurs d'infrastructures critiques et garantit la progression harmonieuse des projets associés.
