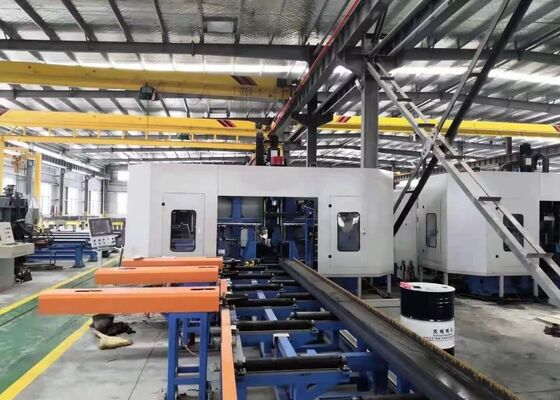

Méthode de contrôle PLC Ligne de perçage et de cisaillage de poutres en I CNC 3D 3×11KW Puissance moteur

Méthode de commande PLC CNC 3D I Faisceau de forage de machine à cisaillement ligne 3 × 11 kW puissance du moteur

Applications:

Ce centre d'usinage est spécialement conçu pour les opérations de forage sur poutres H. Il est équipé de trois fuseaux de forage de haute précision,il exécute des procédures de forage sur des pièces avec une efficacité exceptionnelleAvec une excellente précision d'usinage et une fonctionnalité opérationnelle intuitive, cet équipement fonctionne comme une solution essentielle de haute performance dans l'industrie des structures sidérurgiques.Il est largement appliqué dans des secteurs clés tels que l'ingénierie de la construction, des infrastructures de ponts, la fabrication de mâts de tours et des projets de structure de réseau.

Les spécifications:

Caractéristiques du produit

1Cette machine-outil est principalement composée du corps principal de la machine, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement, du système de lubrification, du bac à ordures,et autres composantsLa machine-outil, dotée d'une structure fixe et d'une configuration de pièce mobile, est bien adaptée au traitement de faisceaux H à grande échelle.Il facilite la production en continu et dispose d'un haut niveau d'automatisation..

2Le corps de la machine de forage comprend le lit, les ensembles de table coulissante CNC, les dispositifs de support, les dispositifs de pressage supérieur, les dispositifs de pressage latéral et les dispositifs de détection.Les composants de la table coulissante CNC comprennent le côté fixe, le côté mobile et la table coulissante CNC de l'unité supérieure. Les ensembles de la table coulissante sont constitués d'une plaque coulissante, d'une base de table coulissante, d'une tête de broche, d'une broche mécanique à grande vitesse,un cylindre d'outil, un moteur à fréquence variable, un servo-moteur, des guides linéaires et des vis à plomb, spécialement conçus pour le forage des poutres H.

3. Le système d'alimentation CNC comprend des supports, des engrenages, des supports, des servomotors, des réducteurs et des manipulateurs.permettant l'alimentation du faisceau H et le positionnement précis de la pièce.

4Le convoyeur de matériau est classé en convoyeur d'alimentation et en convoyeur d'alimentation.qui sont conçus pour transporter des carreaux en acier profilésLe convoyeur de sortie est composé de supports de canal et de rouleaux de support,spécialement conçus pour transporter des pièces finies.

5Le système de refroidissement utilise des méthodes de refroidissement internes et externes, utilisant la brume d'huile pour refroidir le puits.la protection de l'environnement, et réduit l'usure de la perceuse.

6Le système hydraulique sert à alimenter l'appareil de pressage supérieur, l'appareil de pressage latéral, le cylindre d'outillage et d'autres composants connexes.

7Le système pneumatique est conçu pour fournir de l'énergie au manipulateur, au cylindre d'essai et à des équipements similaires.

8Le système de lubrification utilise une combinaison de lubrification centralisée et manuelle.La lubrification centralisée est principalement utilisée pour la lubrification chronologique et quantitative des principaux guides linéaires et des vis à plomb.

9Le système de commande de la machine-outil est constitué d'un ordinateur hôte, d'un PLC et d'autres composants associés.Les programmes de traitement sont générés en saisissant des dessins CAO ou des paramètres de traitement via une interface USB ou un clavierCes programmes de traitement peuvent être stockés, récupérés, affichés et communiqués à tout moment en fonction des numéros de pièces.La machine-outil est capable non seulement de réaliser le réglage manuel et le contrôle des paramètres de traitement individuels, mais aussi de réaliser un contrôle entièrement automatisé pour l'ensemble du flux de travail de traitement.

Au cours des séances de démonstration d'échantillons, le faisceau CNC et le forage de tôle, le marquage and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsLes échantillons présentés dans ces démonstrations illustrent clairement la capacité de l'équipement à réaliser un positionnement précis des trous, des filets enfoncés en douceur et des motifs de marquage clairs.reflétant ainsi pleinement sa haute précision et fiabilité dans les scénarios d'application pratiques.

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les usines de fabrication de structures en acier et les projets de construction de ponts.il assure l'usinage de précision des poutres H utilisées dans les structures de cadre et de supportDans les scénarios de construction de pontsl'équipement effectue des opérations de forage de haute précision sur des poutres en H. Cela améliore non seulement la stabilité structurelle des ponts, mais leur permet également de résister efficacement aux charges à long terme.Avec une excellente efficacité opérationnelle, la machine fournit un soutien fiable pour ces secteurs clés de l'infrastructure et assure l'avancement en douceur des projets connexes.
