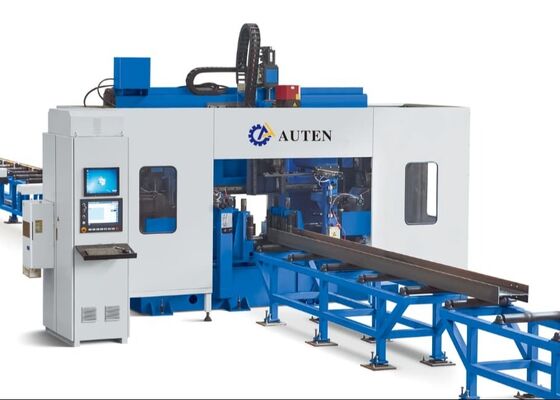

Machine de perçage à faisceau CNC BT40 Fuseaux de diamètre de trou de 40 mm pour les applications de structures en acier

Machine de perçage à faisceau CNC BT40 Fuseaux de diamètre de trou de 40 mm pour les applications de structures en acier

Applications:

Ce centre d'usinage est spécialement conçu pour les opérations de forage sur poutres H. Équipé de trois fuseaux de forage de haute précision,il effectue des opérations de forage sur pièces de travail avec une efficacité exceptionnelleAvec une précision d'usinage supérieure et des capacités opérationnelles conviviales, cet équipement constitue une solution critique de haute performance dans l'industrie des structures en acier.Il est largement utilisé dans les secteurs clés, y compris l'ingénierie de la construction, les infrastructures de ponts, la production de mâts de tours et les projets de structure de réseau.

Les spécifications:

Caractéristiques du produit

1Cette machine-outil de perçage et de découpe à faisceau 3D H est principalement constituée du corps de la machine principale, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement,système de lubrificationLa machine-outil, dotée d'une structure fixe et d'une configuration de pièce mobile, est très adaptée au traitement de faisceaux H à grande échelle.Il permet des opérations de production continues et se caractérise par un haut degré d'automatisation.

2Le corps de la machine de forage est composé du lit, des ensembles de table coulissante CNC, des dispositifs de support, des dispositifs de pressage supérieur, des dispositifs de pressage latéral et des dispositifs de détection.Les composants de la table coulissante CNC comprennent le côté fixeLes ensembles de tables coulissantes, spécialement conçus pour les opérations de forage en faisceau H, se composent d'une plaque coulissante, d'une base de table coulissante,une tête de broche, une broche mécanique à grande vitesse, un cylindre d'outil, un moteur à fréquence variable, un servo-moteur, des guides linéaires et des vis à plomb.

3Le système d'alimentation CNC est composé de supports, engrenages, racks, servo-motors, réducteurs et manipulateurs.permettant ainsi l'alimentation du faisceau H et le positionnement précis de la pièce.

4Le convoyeur de matériau est divisé en un convoyeur d'entrée et un convoyeur d'entrée.qui sont spécialement conçus pour transporter des bandes blanches en acier profilées, réaliser le positionnement en direction Y des morceaux blancs et coopérer avec le dispositif d'alimentation CNC pour compléter le processus d'alimentation du matériau.Le convoyeur d'alimentation est composé de supports de canal et de rouleaux de support, et il est spécifiquement utilisé pour le transport de pièces finies.

5Le système de refroidissement adopte des méthodes de refroidissement internes et externes, tirant parti de la brume d'huile pour refroidir le puits.la durabilité environnementale, et une usure minimale de la perceuse.

6Le système hydraulique est responsable de l'alimentation du dispositif de pressage supérieur, du dispositif de pressage latéral, du cylindre d'outil et des autres composants pertinents.

7Le système pneumatique est conçu pour alimenter le manipulateur, le cylindre d'essai et les équipements équivalents.

8Le système de lubrification utilise une combinaison de lubrification centralisée et manuelle.La lubrification centralisée est principalement appliquée pour la lubrification chronométrée et quantitative des principaux guides linéaires et des vis à plomb.

9Le système de commande de la machine-outil est constitué d'un ordinateur hôte, d'un PLC et d'autres composants associés.Les programmes de traitement sont créés en saisissant des dessins CAO ou des paramètres de traitement via une interface USB ou un clavierCes programmes de traitement peuvent être stockés, récupérés, affichés et transmis à tout moment selon les numéros de pièces.La machine-outil est non seulement capable de réaliser le réglage manuel et le contrôle des paramètres de traitement individuels, mais aussi capable d'obtenir un contrôle entièrement automatisé pour l'ensemble du flux de travail de traitement.

Au cours des séances de démonstration d'échantillons, le faisceau CNC et le forage de tôle, le marquage and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsLes échantillons présentés dans ces démonstrations illustrent clairement la capacité de l'équipement à réaliser un positionnement précis des trous, des filets enfoncés en douceur et des motifs de marquage distincts.reflétant ainsi pleinement sa haute précision et sa fiabilité dans les scénarios d'application pratiques.

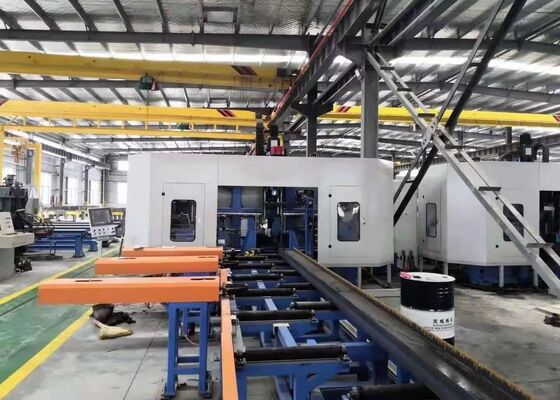

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les installations de fabrication de structures en acier et les projets de construction de ponts.il fournit un usinage de précision pour les poutres H appliquées dans les structures de cadre et de supportDans les scénarios de construction de ponts, les constructions de ponts sont réalisées à l'aide d'un système de freinage, qui permet d'établir une base solide pour l'assemblage stable des structures en acier.l'équipement effectue des opérations de forage de haute précision sur des poutres en H. Cela améliore non seulement la stabilité structurelle des ponts, mais leur permet également de supporter efficacement les charges à long terme.Avec une excellente efficacité opérationnelle, la machine offre un soutien fiable pour ces secteurs clés de l'infrastructure et garantit le bon déroulement des projets connexes.
