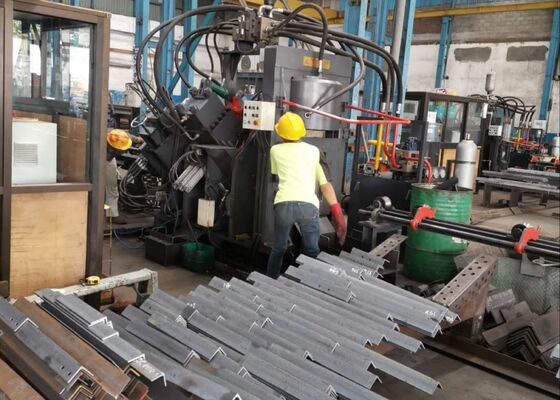

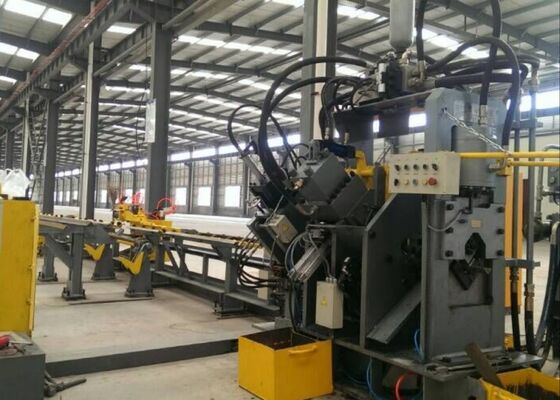

Machine d'angle CNC avec modules de poinçonnage, marquage et découpe, taille des caractères 14x10x19mm

14x10x19mm Taille de caractère Machine à ligne CNC à angle avec modules de découpe de marquage par poinçonnage

Introduction du produit:

La ligne de production de perforation, de marquage et de découpe d'acier à angle CNC à grande vitesse de la série JNC est principalement composée de composants de base tels qu'un module de perforation, un module de marquage, un module de coupe,convoyeur transversal, convoyeur rotatif, convoyeur d'alimentation, convoyeur de décharge, chariot d'alimentation CNC, système hydraulique, système électrique et système pneumatique.Cette ligne de production est spécialement conçue pour le traitement automatisé de l'acier d'angle dans le secteur de la fabrication de toursSon flux de travail de traitement est régulé par une technologie de contrôle numérique, offrant une facilité d'utilisation très conviviale.et les opérations de production à grande échelle.

Les spécifications:

Les paramètres ci-dessus peuvent être ajustés et modifiés selon les exigences spécifiques du client.

Caractéristiques du produit:

1L'unité de perforation est équipée de deux ou trois ensembles, et elle peut être configurée avec trois types de poinçons ayant des diamètres différents.Les trois ensembles de matrices de perçage sont positionnés via un contrôle numérique pour régler l'espacementCette unité est capable de percer des trous ronds et des trous ovales.la production atteint 9 à 10 tonnes par quart de travail de huit heures.

2L'unité de marquage est dotée d'une structure fermée, offrant une excellente rigidité.et l'espacement de marquage peut être réglé à volontéEn outre, une méthode de marquage de type disque est proposée en option.Le système de marquage du disque comprend 10 lignes de caractères et permet la sélection automatique de caractères sans action manuelle, améliorant ainsi considérablement l'efficacité du marquage.

3L'unité de découpe utilise un système de cisaillement à lame unique, une conception d'ingénierie réputée pour sa haute résistance au cisaillement.et la surface de coupe résultante reste exceptionnellement propre et lisseLe boîtier de la lame est équipé d'une conception à porte ouverte, permettant un remplacement rapide et sûr de la lame.

4La table horizontale de matériaux transporte l'acier d'angle vers le support de matériaux rotatif, entraîné par un moteur et un système de réducteurs.le support de matériau rotatif assure un placement précis et stable de l'acier d'angle sur le convoyeur d'alimentation.

5. La pièce est fermement serrée et alimentée par le chariot d'alimentation CNC, ce qui assure une précision de positionnement supérieure.d'une puissance de sortie supérieure à 50 W,.

Ces échantillons d'essai, dérivés de la ligne de production de perforation, de découpe et de marquage en acier angulaire,comprennent les spécifications standard et les scénarios de traitement couramment utilisés dans le secteur de la fabrication de tours en acier angulaireIls permettent aux utilisateurs d'évaluer directement la qualité d'usinage, les capacités de précision et les normes de fabrication de l'équipement.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary frameworkIl effectue efficacement des opérations de forage et d'estampage sur l'acier d'angle utilisé pour les corps de tours, les bras croisés et autres éléments structurels critiques.Cela garantit une précision dimensionnelle précise et une intégrité de connexion robuste, assurant ainsi la stabilité structurelle globale des tours de transmission.
