Machine de perçage 3D à poutre CNC de largeur 1250x600mm, broches BT40 pour application de structure en acier

1250x600mm Largeur Hauteur Machine de forage 3D à faisceau CNC BT40 Fuseaux pour l'application de structures en acier

Applications:

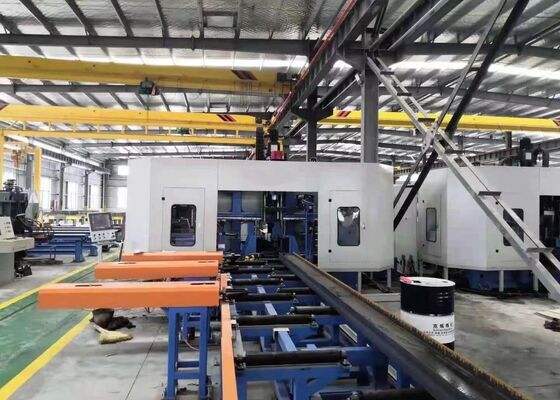

Ce centre d'usinage est spécialement conçu pour les opérations de forage sur poutres H. Il dispose de trois fuseaux de forage de haute précision,Il exécute des travaux de forage sur des pièces avec une efficacité remarquableAvec sa précision d'usinage exceptionnelle et son interface utilisateur intuitive, cet équipement représente une solution de haute performance dans l'industrie des structures en acier.Il est largement utilisé dans des secteurs critiques tels que l'ingénierie de la construction, les infrastructures de ponts, la production de mâts de tours et les projets de structure de réseau.

Les spécifications:

Caractéristiques du produit

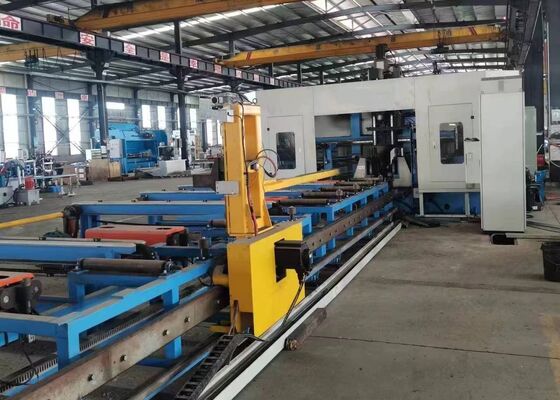

1Cette machine de perçage et de découpe à faisceau H 3D est principalement composée du corps principal de la machine, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement,système de lubrificationCette machine est idéale pour le traitement de grands faisceaux H. Elle est dotée d'une structure fixe avec une pièce mobile.Il prend en charge la production continue et se distingue par son niveau d'automatisation avancé.

2Le corps de la machine de forage comprend le lit, les ensembles de tables coulissantes CNC, les dispositifs de support, les unités de pressage supérieure et latérale et les systèmes de détection.Les composants de la table coulissante CNC comprennent le côté fixeConçus spécifiquement pour les opérations de forage en faisceau H, les ensembles de tables coulissantes sont constitués d'une plaque coulissante, d'une base de table coulissante, d'une base de table coulissante, d'une base de table coulissante et d'une base de table coulissante.le support de la tête de broche, fuseau mécanique à grande vitesse, cylindre d'outil, moteur à fréquence variable, servo-moteur, guides linéaires et vis à plomb.

3Le système d'alimentation CNC est constitué de supports, engrenages, racks, servo-motors, réducteurs et manipulateurs.assurant ainsi une alimentation précise et un positionnement précis de la pièce.

4Le convoyeur de matériau est composé à la fois d'un convoyeur d'alimentation et d'un convoyeur d'alimentation.spécialement conçus pour le transport de pièces blanches en acier profilées, réaliser le positionnement en direction Y des morceaux blancs, et travailler conjointement avec le système d'alimentation CNC pour compléter le processus d'alimentation du matériau.d'une épaisseur n'excédant pas 50 cm3, est dédié au transport des pièces finies.

5Le système de refroidissement utilise à la fois des méthodes de refroidissement internes et externes, utilisant une brume d'huile pour refroidir le puits.promouvoir l'efficacité des coûts, la durabilité environnementale et la minimisation de l'usure de la perceuse.

6Le système hydraulique est responsable de l'alimentation du dispositif de pressage supérieur, du dispositif de pressage latéral, du cylindre d'outil et des autres composants associés.

7Le système pneumatique est conçu pour alimenter le manipulateur, le cylindre d'essai et d'autres équipements comparables.

8Le système de lubrification combine les méthodes de lubrification centralisée et manuelle.La lubrification centralisée est principalement utilisée pour la lubrification chronométrée et précise des principaux guides linéaires et des vis à plomb.

9. Le système de commande de la machine-outil est constitué d'un ordinateur hôte, d'un PLC et d'autres composants connexes.Les programmes de traitement sont générés en saisissant des dessins CAO ou des paramètres de traitement via une interface USB ou un clavierCes programmes peuvent être stockés, récupérés, affichés et transmis à tout moment en fonction des numéros de pièces.Le système permet non seulement de régler et de contrôler manuellement les paramètres de traitement individuels, mais permet également une automatisation complète de l'ensemble du flux de travail de traitement.

Au cours des séances de démonstration d'échantillons, le faisceau CNC et le forage de tôle, le marquage and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesLes spécimens présentés dans ces démonstrations mettent clairement en évidence la capacité de l'équipement à obtenir un positionnement précis des trous, des fils de contact lisses et des motifs de marquage précis,démontrant ainsi pleinement sa haute précision et fiabilité dans les applications réelles.

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les usines de fabrication de structures en acier et les projets de construction de ponts.il assure une usinage précise des poutres H utilisées dans les cadres et les structures de soutienDans les applications de construction de ponts, la machine effectue un forage de haute précision sur des poutres en H,améliorer l'intégrité structurelle des ponts et leur permettre de supporter efficacement les charges à long termeAvec une efficacité opérationnelle exceptionnelle, cet équipement offre un soutien fiable à ces secteurs d'infrastructures essentiels, assurant la bonne exécution des projets connexes.
