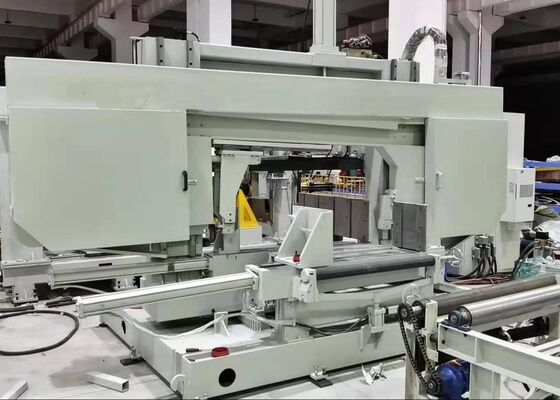

Machine de perçage, de cisaillage et de sciage de profilés en H 3D CNC pour pièces de 40 mm d'épaisseur, puissance 55 kW

Machine de perçage, de cisaillement et de marquage CNC 3D pour poutres en H, épaisseur de la pièce 40 mm, puissance 55 kW

Application :


Elle est principalement utilisée pour le perçage, le taraudage, le marquage et le rainurage des profilés en acier en forme de H, des profilés en U, des cornières et d'autres types d'acier. Ses applications sont vastes dans les industries impliquées dans les structures en acier, notamment la construction, les garages, les tours et les ossatures en treillis.

Spécifications :

Les paramètres ci-dessus peuvent être ajustés et modifiés en fonction des exigences spécifiques du client.

1. Machines de perçage essentielles et spécialisées pour l'industrie de la construction de structures en acier.
2. Perce simultanément des trous sur trois surfaces des poutres en H et des profilés en U avec une grande précision et efficacité.
3. Équipée de 7 axes CNC, permettant une alimentation et un positionnement automatiques et précis.
4. Capable de reconnaître les dessins de pièces AUTOCAD et DSTV et de les convertir en programmes d'usinage.

Caractéristiques du produit

1. Le système d'alimentation utilise le serrage et l'alimentation par chariot CNC, assurant une grande vitesse et une précision de positionnement précise.

2. Trois broches haute vitesse BT40 sont utilisées pour percer les trois surfaces de la poutre en H. Le système utilise des mèches en carbure, avec des vitesses de rotation de broche atteignant jusqu'à 3000 tr/min. Cela se traduit par une grande efficacité de traitement et d'excellentes performances de perçage. Les copeaux produits pendant le perçage sont efficacement éliminés via un convoyeur à copeaux de type chaîne.

3. Le système de refroidissement utilise un refroidissement par brouillard, offrant des capacités de refroidissement interne et externe. Chaque unité de broche de perçage est équipée de son propre embout de refroidissement externe et de son connecteur de refroidissement interne, qui peuvent être sélectionnés en fonction des exigences de perçage. Le refroidissement interne et externe peuvent être utilisés indépendamment ou simultanément.

4. Le système de changement d'outil automatique (ATC) peut être personnalisé en fonction des exigences du client, éliminant ainsi le besoin de remplacement manuel des outils, ce qui permet de gagner du temps et d'améliorer l'efficacité opérationnelle.

Lors des sessions de démonstration d'échantillons, la machine de perçage, de marquage et de cisaillement de tôles de poutres CNC démontre efficacement ses capacités de traitement lorsqu'elle travaille avec des échantillons de poutres en H standard (avec des largeurs de brides et des épaisseurs d'âme variables) ainsi que des échantillons de profilés en U de différentes tailles. Les échantillons présentés dans ces démonstrations mettent clairement en évidence la capacité de la machine à fournir un positionnement précis des trous, des filetages taraudés propres et des motifs de marquage clairs, ce qui illustre pleinement sa grande précision et sa fiabilité dans les applications pratiques.

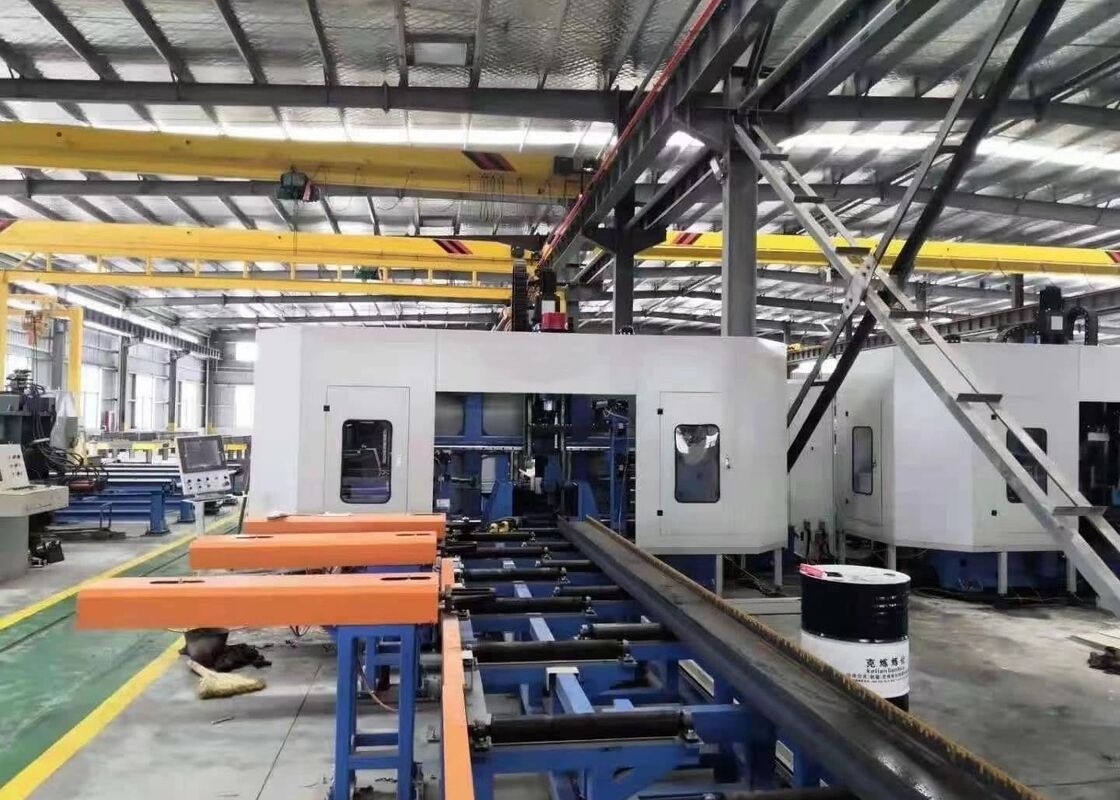

La machine de perçage, de marquage et de cisaillement de poutres en H CNC à grande vitesse est principalement utilisée dans la fabrication de structures en acier et les projets de construction de ponts. Dans la fabrication de structures en acier, elle effectue un usinage de précision sur les poutres en H utilisées dans les ossatures et les systèmes de support, fournissant une base solide pour l'assemblage stable des structures en acier. Dans la construction de ponts, elle effectue un perçage de haute précision sur les poutres en H, ce qui non seulement renforce l'intégrité structurelle des ponts, mais garantit également qu'ils peuvent supporter des charges à long terme. Grâce à sa grande efficacité opérationnelle, la machine offre un soutien fiable à ces secteurs d'infrastructure vitaux, assurant le bon déroulement des projets associés.
