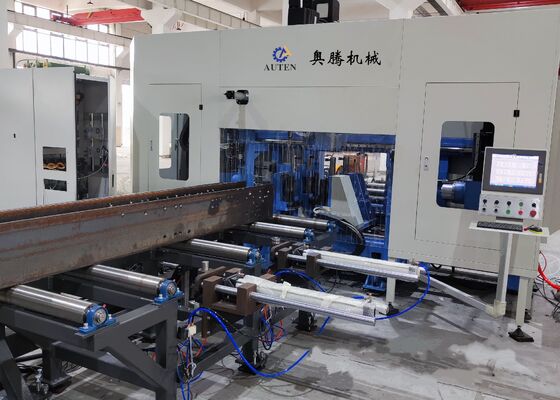

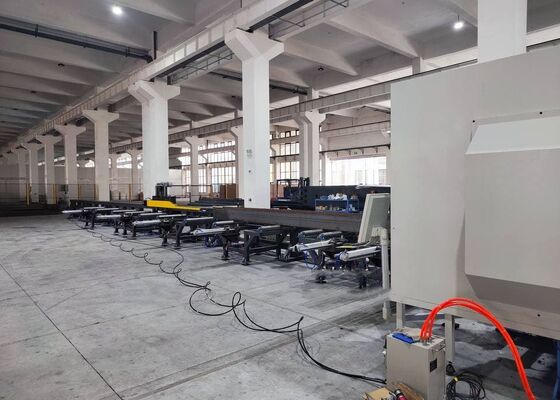

Nouvelle ligne de production de forage à faisceau CNC de découpe et de fraisage pour la structure de faisceau H en acier
Introduction du produit:
La machine de forage CNC à faisceau H est principalement conçue pour forer, taper, marquer et marquer l'acier en forme de H, l'acier de canal, l'acier d'angle et d'autres matériaux métalliques.Il est largement utilisé dans l'industrie des structures en acier, y compris les applications dans les bâtiments, les garages, les tours et les structures de réseau.
1Une solution de forage essentielle et spécialisée pour la construction de structures en acier.
2- Capable de percer simultanément des trous sur trois surfaces de poutres H et de canaux, offrant une grande précision et efficacité.
3Équipé de 7 axes CNC pour une alimentation et un positionnement entièrement automatisés et précis.
4Compatible avec les dessins de pièces d'usinage AUTOCAD et DSTV, les convertissant en programmes d'usinage.
Paramètres du produit:
| Modèle |
BHD1000/3 |
| H Plage de largeur du faisceau (mm) |
100 à 1000 |
| H Plage de hauteur du faisceau (mm) |
100 à 500 |
| Plage de largeur des canaux en acier (mm) |
100 à 1000 |
| Plage de hauteur des canaux en acier (mm) |
100 à 250 |
| Épaisseur maximale de la pièce (mm) |
80 |
| Longueur maximale de la pièce (m) |
12 ou 15 (facultatif) |
| Quantité de broche de forage. |
Total de 3 fuseaux, un fuseau sur l'unité supérieure, côté gauche et côté droit respectivement |
| Conicité du trou du fuseau |
NT1 société civile |
| Diamètre maximal du forage (mm) |
40 |
| Puissance du moteur de broche (kW) |
Jéhovah nous protège, 15/11 |
| Velocité de la broche (r/min) |
100 à 3000 |
| Vitesse d'alimentation de la broche (m/min) |
0 à 10 |
| Vitesse d'alimentation dans l'axe X (m/min) |
0 à 20 |
| Quantité de charge d'outil |
3 |
| Type et capacité du chargeur d'outils |
Type de rangée, 3x4 (facultatif) |
| Unité de marquage (facultatif) |
Typage sur disque, 36 caractères, taille de caractère Φ10 mm |
| Système CNC |
Siemens allemand, Japon Panasonic, Chine INVT |
| Méthode de refroidissement |
Réglage par pulvérisation, refroidissement interne + refroidissement externe |
| Taille totale de la machine (m) |
À peu près 33x5,5x3.5 |
| Puissance totale (kW) |
Environ 60. |
| Les paramètres ci-dessus peuvent être ajustés et modifiés selon les exigences spécifiques du client. |
Caractéristiques du produit:
1Le mécanisme d'alimentation de la scie à faisceau utilise un système de serrage et d'alimentation de chariot contrôlé par CNC, assurant un fonctionnement à grande vitesse et une précision de positionnement précise.
2Trois fuseaux à grande vitesse BT40 sont utilisés pour percer les trois faces du faisceau H. Les fuseaux peuvent atteindre des vitesses de rotation allant jusqu'à 3000 tr/min.Cette configuration assure une haute efficacité de traitement et d'excellentes performances de forageLes copeaux produits pendant le forage sont efficacement enlevés par le convoyeur à copeaux en chaîne.
3Le système de refroidissement de la ligne de forage à faisceau CNC utilise la technologie de refroidissement par brouillard, offrant des capacités de refroidissement internes et externes.Chaque unité de broche de forage est équipée d'une buse de refroidissement externe individuelle et d'un connecteur de refroidissement interneLe refroidissement interne et externe peut être utilisé indépendamment ou simultanément selon les besoins.
4Le système automatique de changement d'outil (ATC) peut être installé selon les spécifications du client, ce qui élimine le besoin de remplacer manuellement l'outil.Cette fonction réduit considérablement les temps d'arrêt et améliore l'efficacité opérationnelle.
5La machine de perçage par poutre peut être équipée en option d'un système de marquage à disque hydraulique. Le disque est positionné à l'aide d'un servo-moteur, permettant une marquage rapide de 36 caractères différents.
6Les fonctions d'écriture et de tapotement automatiques remplacent le processus traditionnel d'écriture manuelle.Des outils de scribing sont utilisés pour marquer les positions des plaques pour le soudage ultérieur sur les brides et les toiles de faisceau HLes opérations de tapping peuvent également être effectuées sur les brides et les toiles de faisceau H, ce qui augmente considérablement l'efficacité de la production.
7. le serrage de la pièce pendant l'alimentation et le traitement sur la machine de perçage à faisceau CNC, y compris le levage longitudinal, le serrage par poussée latérale et la fixation et le relâchement des pinces,est entièrement automatisé par le système hydrauliqueCela garantit un fonctionnement fiable de l'équipement tout au long du processus.
8Le système de commande est constitué d'un ordinateur central et d'un PLC, avec des composants clés provenant de marques mondiales renommées.permettant aux opérateurs d'éditer facilement une variété de programmesLes données de conception structurelle, telles que les fichiers DXF et DSTV générés par des systèmes AutoCAD ou TEKLA Structures tiers, peuvent être importées de manière transparente.
Au cours des séances de démonstration d'échantillons, la plaque de faisceau CNC pour le forage, le marquage, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesLes échantillons présentés dans ces démonstrations illustrent clairement la capacité de la machine-outil à réaliser un positionnement précis des trous, des fils nettoyés,Il s'agit d'un système de marquage qui permet de détecter les caractéristiques de l'appareil et de détecter les caractéristiques de son système de marquage..
La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les usines de fabrication de structures en acier et les projets de construction de ponts.il exécute un traitement précis sur les poutres H utilisées dans les cadres et les systèmes de supportDans la construction de ponts, la machine effectue des opérations de forage de haute précision sur des poutres en H,améliorer ainsi l'intégrité structurelle des ponts et leur permettre de supporter efficacement les charges à long termeGrâce à son efficacité opérationnelle élevée, la machine offre un soutien fiable à ces secteurs d'infrastructures critiques, facilitant ainsi le bon déroulement des projets connexes.
