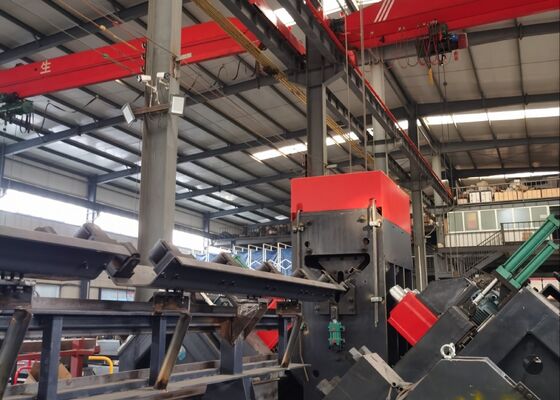

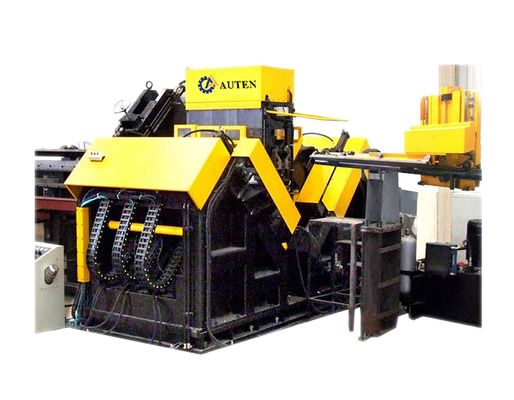

ADM2532 Modèle CNC Table de forage en acier à angle de marquage machine PLC moteur 40mm Max forage
Présentation du produit:
La ligne de forage et de marquage CNC est conçue pour le forage et l'emboutissage d'acier d'angle de grande résistance utilisé dans les tours de lignes de transmission.Ce système assure le forage précis de tous les trous dans l'acier d'angleEn outre, il améliore l'efficacité de la production et offre un haut niveau d'automatisation.
Paramètres principaux:
| Modèle |
JNC2532 |
Le numéro d'immatriculation |
L'ADM3635 |
| Taille de l'angle (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Longueur maximale de l'écartement (m) |
14 |
| Tapeur de broche de forage |
/ |
NT1 société civile |
| Diamètre maximal du forage (mm) |
F40 |
| Quantité de forage de chaque côté (pcs) |
3 (6 au total des deux côtés) |
| Vitesse maximale de rotation de la broche (r/min) |
120-560,Réglage pas à pas du transducteur |
6000 |
| Vitesse maximale de coupe de la perceuse (m/min) |
/ |
200 |
| Machines à coudre |
3 |
9 |
| Plage de marquage arrière (mm) |
50 à 220 (sans pas) |
50-330 (sans étape) |
| Vitesse maximale d'alimentation sous angle (m/min) |
40 |
| Force de marquage (kN) |
1000/1200 |
| Quantité de groupe de caractères |
4 |
| Quantité de caractère dans chaque groupe |
18 |
| Le côté du caractère (mm) |
14 × 10 × 19 |
| Système de refroidissement par perceuse |
Refroidissement extérieur |
Atomisation à l'air sec refroidissement interne
|
| Mode de programmation |
Logiciels de levage ou programmation d'instructions |
| Dimensions globales (m) |
32 x 7 x 2. Je vais vous le dire.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Caractéristiques du produit:
1La chaîne de production est équipée d'un système de chargement automatisé comprenant un canal d'alimentation horizontal, un support de chargement rotatif,ainsi qu'un système de déchargement et d'alimentation automatiquesToutes les opérations de forage et d'estampage de l'acier sur l'acier d'angle sont intégrées en un processus continu et efficace.éliminer le besoin d'intervention manuelle et réduire considérablement les besoins en main-d'œuvre des opérateurs.
2La broche de forage est équipée d'une broche de précision BT40 de Taiwan (incorporant un liquide de refroidissement interne), assurant une efficacité et une précision de forage supérieures.L'unité de forage est équipée de six têtes de forage CNC, trois placés de chaque côté de l'acier d'angle.Les têtes des deux côtés sont capables de percer simultanément des trous de diamètre identique et à intervalles constants depuis les extrémités supérieures des ailes en acier angulaires.
3Le logiciel dispose d'une interface bilingue chinois/anglais, assurant une facilité d'utilisation et une affichage claire des dessins de la pièce.
4Le processus de programmation est simple et efficace; les utilisateurs doivent simplement saisir les dimensions de la pièce, le diamètre du trou, l'espacement et la quantité pour générer le programme.Le logiciel de CAO/CAM peut être utilisé pour la conversion directe de fichiersLe système est entièrement compatible avec les fichiers NC1 produits par TEKLA.
5Les composants hydrauliques, pneumatiques et électriques essentiels proviennent de marques bien établies et performantes pour assurer la fiabilité et la durabilité prolongée.
6Le système est équipé d'une fonction d'autodiagnostic intégrée, permettant une détection et un dépannage efficaces des défaillances.
7L'unité de cisaillement est proposée en option et utilise un mécanisme de coupe à double lame pour améliorer les performances.
Ces échantillons comprennent une variété de spécifications standard et de configurations de trous d'acier d'angle généralement utilisés dans la construction de tours de lignes de transport.Ils fournissent aux utilisateurs ou inspecteurs potentiels une référence visuelle pour évaluer les performances opérationnelles de l'équipement., offrant des critères de référence clairs et mesurables pour déterminer si l'équipement répond aux normes de fabrication pratiques requises pour la production de tours de transmission.
Lors de la construction de lignes de transmission à ultra-haute tension (UHV), lorsque les tours de transmission résistent à des conditions météorologiques extrêmes et à de lourdes charges,Cet équipement joue un rôle essentiel dans le traitement des composants d'acier d'angle qui forment les structures portantes de base des tours.Il effectue efficacement des opérations de perçage et d'estampage sur l'acier d'angle utilisé dans les corps de tour, les bras croisés et autres éléments structurels essentiels,assurer une précision dimensionnelle précise et des performances de connexion fiablesEn conséquence, il contribue de manière significative à l'intégrité structurelle à long terme et à la stabilité des tours de transmission tout au long de leur durée de vie.
