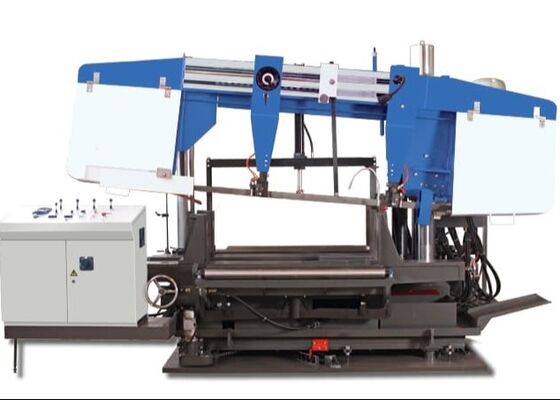

3 Main Spindle CNC 3D H Beam Band Saw Perçage machine à découper BT40 Modèle

3 Main Spindle CNC 3D H Beam Band Saw Perçage machine à découper BT40 Modèle

Présentation du produit:

Cette ligne de forage CNC est spécialement conçue pour les opérations de forage sur poutres en H. Elle est équipée de trois fuseaux de forage à grande vitesse et de précision.il effectue des travaux de forage sur des pièces avec une efficacité exceptionnelleOffrant une précision d'usinage exceptionnelle et une facilité d'utilisation, cet équipement est une solution de haute performance indispensable dans l'industrie de la fabrication de l'acier.Il est largement utilisé dans les secteurs critiques tels que l'ingénierie de la construction, les infrastructures de ponts, la production de mâts de tours et les projets de structure de réseau.

Informations sur la configuration du produit:

Caractéristiques du produit

1Cette machine de perçage et de découpe à faisceau H 3D se compose principalement du châssis de la machine principale, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement,système de lubrificationCette machine est idéale pour le traitement de grands faisceaux H.Il prend en charge les opérations de production en continu et est largement reconnu pour son haut niveau d'automatisation.

2La structure de la machine de forage comprend le lit, les ensembles de tables coulissantes CNC, les structures de support, les unités de pressage supérieures, les unités de pressage latérales et les systèmes de détection.Les ensembles de table coulissante CNC se composent du côté fixeLes composants de la table coulissante, spécialement conçus pour les applications de forage à faisceau H, sont constitués d'une plaque coulissante, d'une base coulissante,le support de la tête de broche, fuseau mécanique à grande vitesse, cylindre d'outil, moteur à fréquence variable, servo-moteur, guides linéaires et vis à plomb.

3. Le système d'alimentation CNC comprend des supports, des engrenages, des supports, des servomotors, des réducteurs et des manipulateurs. Le servomotore entraîne le manipulateur, facilitant le mouvement du faisceau H le long de l'axe X,assurant ainsi une alimentation précise et un positionnement précis de la pièce.

4Le convoyeur de matériau se compose à la fois d'un convoyeur d'entrée et d'un convoyeur de sortie.tous conçus pour le transport de pièces blanches en acier profilées, réaliser le positionnement de l'axe Y des morceaux blancs, et travailler en tandem avec le système d'alimentation CNC pour rationaliser le processus d'alimentation du matériau.d'une épaisseur n'excédant pas 50 cm3, est spécialement conçu pour le transport de pièces finies.

5Le système de refroidissement utilise à la fois des méthodes de refroidissement interne et externe, en utilisant la brume d'huile pour refroidir le puits.qui améliore l'efficacité des coûts, favorise la durabilité environnementale et minimise l'usure du foret.

6Le système hydraulique fournit de l'énergie à l'unité de pressage supérieure, à l'unité de pressage latérale, au cylindre d'outil et à d'autres composants associés.

7Le système pneumatique est conçu pour alimenter le manipulateur, le cylindre d'essai et d'autres équipements similaires.

8Le système de lubrification utilise à la fois des méthodes de lubrification centralisées et manuelles.La lubrification centralisée est principalement utilisée pour assurer la lubrification rapide et précise des principaux guides linéaires et des vis à plomb.

9. Le système de commande de la machine-outil est constitué d'un ordinateur hôte, d'un PLC et d'autres composants connexes.Les programmes de traitement sont créés en saisissant des dessins CAO ou des paramètres de traitement via une interface USB ou un clavierCes programmes peuvent être stockés, récupérés, affichés et transmis à tout moment à l'aide de numéros de pièces.tout en supportant une automatisation complète de l'ensemble de la séquence de traitement.

Au cours des séances de démonstration d'échantillons, le faisceau CNC et le forage de tôle, le marquage and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesLes échantillons présentés dans ces démonstrations mettent clairement en évidence la capacité de l'équipement à réaliser un placement précis des trous, des fils nettoyés et des motifs de marquage bien définis,Ce qui illustre à fond sa précision et sa fiabilité exceptionnelles dans les applications réelles..

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les installations de fabrication de structures en acier et les projets de construction de ponts.il assure une usinage précise des poutres H utilisées dans les cadres et les structures de soutienDans la construction de ponts, l'équipement effectue des opérations de forage de haute précision sur des poutres en H,améliorer l'intégrité structurelle des ponts et leur permettre de résister efficacement à des charges à long termeGrâce à son efficacité opérationnelle exceptionnelle, cette machine offre un soutien fiable pour ces secteurs d'infrastructures essentiels, contribuant ainsi à la bonne marche des projets connexes.
