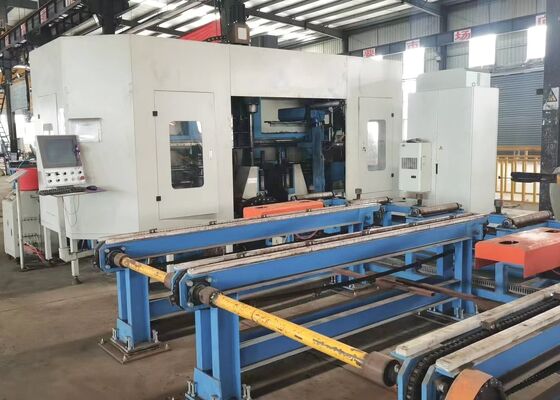

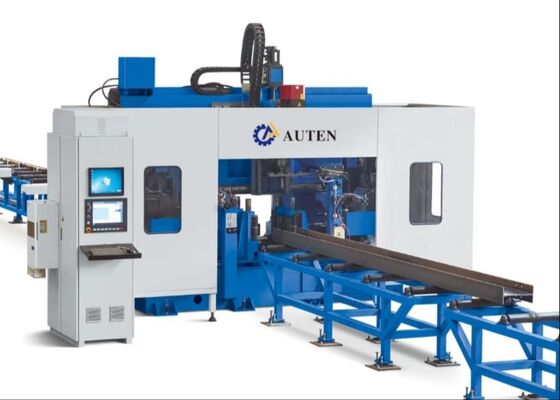

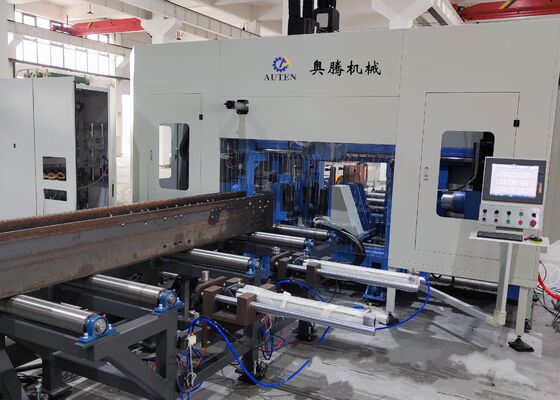

Ingénierie des ponts 3D Machines de forage à faisceau H CNC

Perceuse CNC 3D pour poutres en H pour la fabrication de tours de transmission

Présentation du produit:

La machine de la série BHD est une solution de perçage spécialisée conçue pour les poutres d'une largeur allant jusqu'à 1250 mm et d'une hauteur allant jusqu'à 600 mm. Elle est principalement utilisée pour le traitement des trous sur les poutres en H, les poutres en U, les cornières et les tubes rectangulaires. Le positionnement et l'alimentation des trois broches sont entièrement alimentés par des servomoteurs. La machine intègre une broche entraînée par une boîte de vitesses, une alimentation par servomoteur et une alimentation par chariot CNC. Cet équipement est largement utilisé dans des industries telles que la construction, la fabrication de ponts et d'autres domaines connexes.

Informations sur la configuration du produit:

APPLICATION:

Cette machine est principalement conçue pour le perçage de poutres en H, d'aciers en U et de caissons, et est largement utilisée dans des industries telles que la fabrication d'acier, la construction, la fabrication de ponts, les structures de stationnement tridimensionnelles, et plus encore. La perceuse 3D à 7 axes pour profilés en acier CNC utilise sept servomoteurs pour obtenir un positionnement précis sur deux axes verticaux, un axe horizontal et un axe longitudinal, ainsi qu'une alimentation par servomoteur pour les trois broches. La machine est équipée de trois surfaces de perçage, chacune dotée d'une broche de perçage dédiée. Chaque broche est alimentée par un moteur à fréquence contrôlée, avec une alimentation asservie pour des performances optimales. Capable de traiter des trous d'un diamètre de 1, la machine perce les trois côtés de la pièce en une seule opération, garantissant une grande efficacité et un placement précis des trous. Cette machine joue un rôle crucial dans le maintien des normes de qualité dans les secteurs de la fabrication et de la production d'acier.

Caractéristiques principales de la ligne de perçage de poutres CNC:

1. Convoyeur d'alimentation et chariot d'alimentation – Rapide, fiable et précis
2. Convoyeur transversal et système de chargement en option – Efficacité opérationnelle améliorée
3. Unité de marquage à disques en option – Sélectionne automatiquement 38 caractères de marquage
4. Unité de perçage – Chaque broche peut se déplacer indépendamment le long de l'axe X sur 520 mm

5. Châssis de la machine – Construction robuste, rigidité supérieure et stabilité exceptionnelle
6. Système électrique – Programmation et fonctionnement intuitifs, compatibles avec les formats de fichiers CAO NC1, DXF et DSTV
7. Groupe hydraulique et système de refroidissement – Serrage hydraulique des poutres et système de refroidissement par air/climatisation
8. Station hydraulique – Intégrée à un système de refroidissement par eau

TRAITEMENT À FROID : La perceuse de poutres en H est utilisée pour le perçage de motifs de trous sur les plaques de connexion des profilés en acier

.

STRUCTURE GLOBALE : Les arbres externes sont alimentés par des servomoteurs et guidés par des rails linéaires de haute précision, garantissant une précision opérationnelle supérieure dans tout le système.

CHÂSSIS DE GALETS D'ALIMENTATION : Composé de cinq ensembles de galets, de galets non motorisés et de roues de positionnement latérales, le châssis de galets d'alimentation offre une conception simple, une utilisation conviviale, une haute précision d'alimentation et une efficacité exceptionnelle.

ZONE DE STOCKAGE DES PIÈCES FINIES : La pièce est transférée de l'unité de perçage et transportée via un système de rouleaux motorisés avec une chaîne. Le produit terminé est ensuite stocké directement à l'aide de quatre ensembles de chariots.

ALIMENTATION AUTOMATIQUE : Le système de serrage intelligent minimise la manipulation manuelle. La voie du chariot est équipée de rails de guidage et de supports de précision, garantissant une alimentation stable et précise.

FONCTIONNEMENT FACILE : Le système prend en charge les options de programmation en ligne et hors ligne. Les données externes peuvent être échangées via une clé USB. Il est entièrement compatible avec le logiciel TEKLA 3D et les fichiers DSTV, permettant l'exportation directe des programmes de traitement.

Lors des démonstrations d'échantillons, la machine de perçage, de marquage et de cisaillement CNC pour poutres et tôles présente efficacement ses capacités de traitement en manipulant des échantillons de poutres en H standard avec différentes largeurs de brides et épaisseurs d'âme, ainsi que des échantillons d'aciers en U de différentes dimensions. Les spécimens présentés lors de ces démonstrations mettent clairement en évidence la capacité de la machine à obtenir un placement précis des trous, des filetages propres et des motifs de marquage clairs et précis, démontrant ainsi pleinement sa précision et sa fiabilité exceptionnelles dans des applications pratiques.

Cette machine est principalement conçue pour le traitement rapide des trous sur les poutres en H et les poutres en U. Elle est équipée d'une broche alimentée par un servomoteur, contrôlée par un système CNC, et l'alimentation est gérée par un chariot CNC, garantissant une efficacité et une précision supérieures. Elle est largement utilisée dans des industries telles que la construction, la fabrication de ponts et d'autres domaines connexes.
