Machine de poinçonnage automatique CNC pour profilés d'angle pour la fabrication de structures de sous-station pour tours à treillis

Fabrication de structures de sous-stations Machine de perforation automatique à angle CNC en acier pour tour en treillis

Présentation du produit:

Cette machine est un dispositif qui intègre le poinçonnage, la frappe et le cisaillement pour l'acier d'angle, l'acier de canal et la plaque.La structure de la machine présente certains avantages:

Structure de la machine:

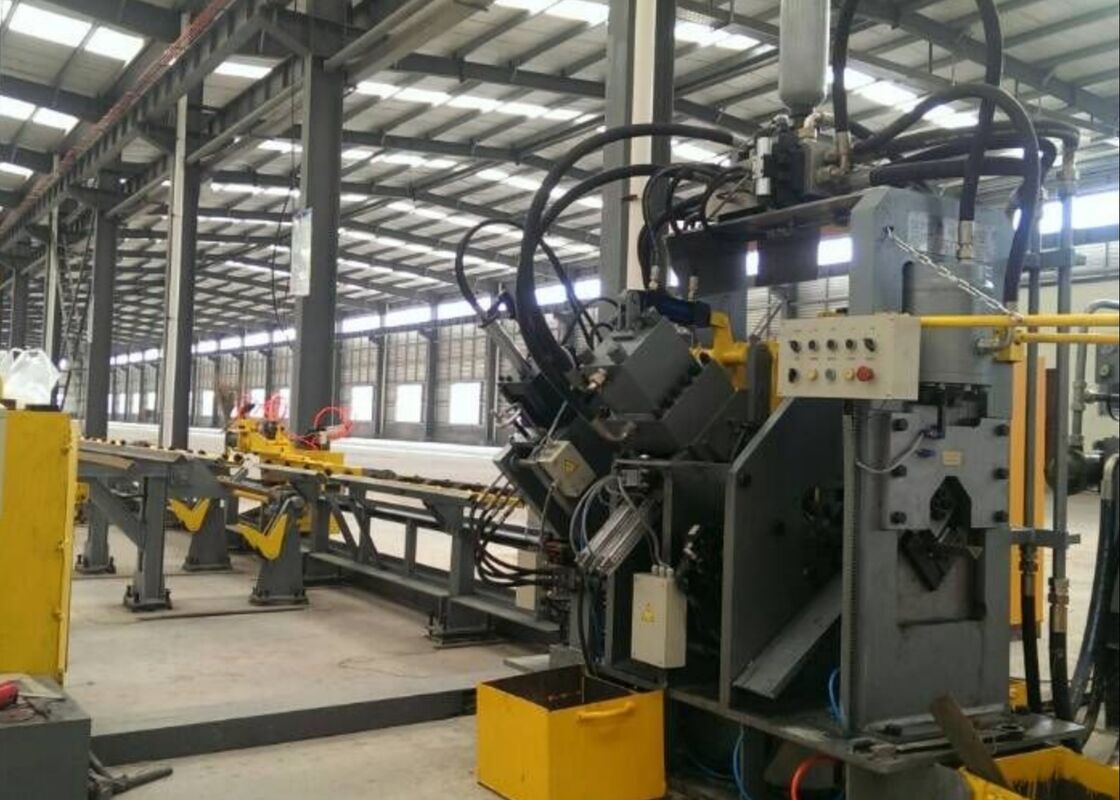

Cette chaîne de production est composée de six parties: la partie de chargement de la pièce, la partie d'alimentation, la machine hôte, la partie de déchargement de la pièce finie, la partie de commande électrique et la partie hydraulique.

Paramètres du produit:

Caractéristiques et composition des pièces:

1. Partie d'alimentation

La partie d'alimentation est composée d'un canal d'alimentation et d'une voiture d'alimentation numérique.

Chaîne d'alimentation: est composée d'un rouleau de transport, d'un support, d'un support, d'une voie de guidage de précision, de roues de positionnement latérales.
Voiture d'alimentation à commande numérique: composée d'un servo-moteur, d'un engrenage entraîné, d'une ceinture de synchronisation, d'un châssis de voiture d'alimentation, d'une tige de serrage et d'une griffe de serrage.

La pièce est d'abord introduite manuellement dans la pince,et la pince d'alimentation est automatiquement envoyée par le servo-moteur à la machine principale pour le poinçonnage et la tonte selon les instructions de l'ordinateur.

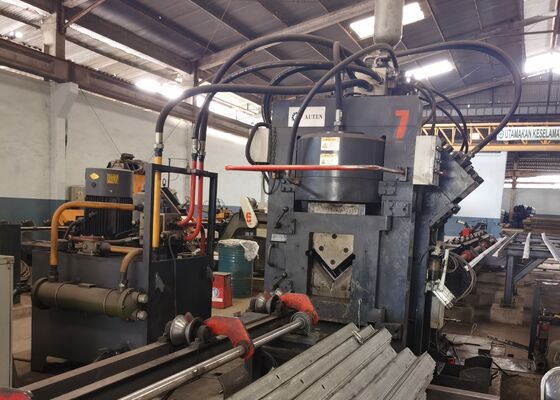

2. La machine hôte

Cette pièce est composée d'une unité de pressage, d'une unité de frappe, d'une unité de support, d'une unité de poinçonnage latéral et d'une unité de tonte.

Unité de pressage: utilisée pour fixer la pièce et empêcher son déviation, également pour surmonter la force de perforation et de cisaillement.

Unité de frappe: Elle est constituée d'une base fixe de la machine, d'une bouteille d'huile qui la déplace, d'une bouteille hydraulique de tête de puissance,un cylindre à quatre positions qui réalise la transposition de quatre cases de caractères, et un mécanisme de réglage manuel.

Unité de support: lors de l'alimentation des matériaux, l'unité de support est plus élevée que l'unité de perforation et l'unité de frappe pour éviter que l'acier angulaire ne heurte la lame inférieure;Lors de la perforation de matériaux, l'unité de support inférieure à l'unité de perforation et à l'unité de tri, afin d'assurer la qualité de l'imprimerie, du poinçonnage et du cisaillement.

Unité de perçage: Cette unité dispose de trois positions de perçage de chaque côté.Le positionnement de perforation est entraîné par le servomotor à travers la vis à bille et le rail carré pour assurer une haute précision de positionnement.

Unité de cisaillement: est composée d'un corps de cadre, d'un cylindre hydraulique, d'une boîte à couteaux supérieure, d'une boîte à couteaux inférieure, d'agences de traduction, de pièces de presse et d'une pièce de transport.acier à conduits, et la plaque en changeant les différentes matrices de coupe.

Le dispositif d'alimentation empêche l'acier d'angle de frapper la lame inférieure.

3. Unité de déchargement de pièce finie

Il est composé d'un rouleau de support de la pièce et d'un arbre de support.

Appuyez sur le bouton pour tourner la pièce sur le côté gauche ou droit (selon les exigences du client).

4. section de puissance hydraulique
Cette machine adopte une station hydraulique autonome, ce qui est pratique pour l'entretien des équipements.La vanne hydraulique est reliée par un bloc de vanneLes conduites sont reliées et le système hydraulique est plus serré.L'efficacité du système est pleinement exploitée.

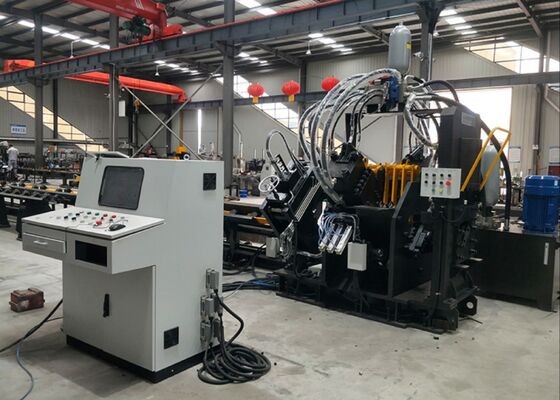

5. commande électrique
Le système de contrôle électrique de la machine est avancé et raisonnable, la programmation de la pièce à usiner est facile à apprendre et facile à utiliser.
Le logiciel de commande surveille le fonctionnement de la machine à tout moment.

Ces échantillons, qui reflètent les spécifications standard et les conditions de traitement typiques de l'industrie des tours en acier angulaire, permettent aux utilisateurs d'évaluer directement la qualité, la précision, l'efficacité et l'efficacité de l'équipement.et de l'artisanatIls servent de référence tangible pour l'évaluation des performances des équipements et de leur respect des normes de production spécifiques, facilitant ainsi ladécisions fondées sur les données pour les applications futures.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkIl exécute systématiquement des opérations de forage et d'estampage sur l'acier angulaire utilisé pour les corps de tour, les bras croisés et autres éléments structurels clés,assurer des dimensions précises et des connexions sûres qui maintiennent la stabilité globale des tours.
