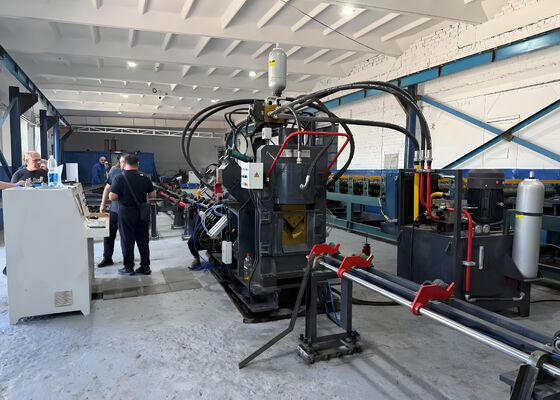

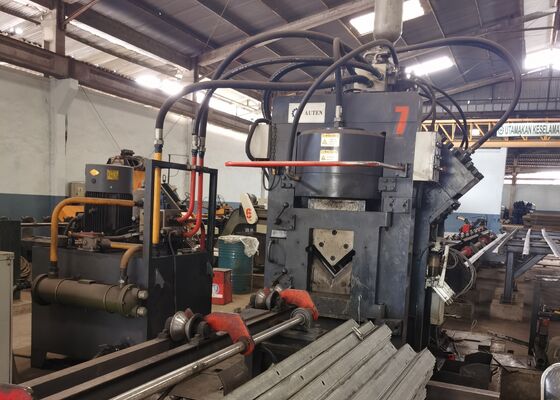

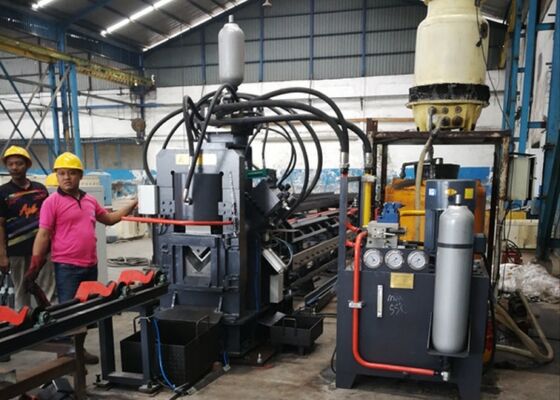

80m/Min Vitesse d'alimentation max machine de découpe et de poinçonnage CNC pour l'industrie de l'acier d'angle

80 m/min Vitesse maximale d'alimentation Machine de découpe par perforation CNC pour l'industrie sidérurgique angulaire

Présentation du produit:

Cet équipement combine des fonctions de poinçonnage, de frappe et de cisaillement pour l'acier d'angle, l'acier de canal et les plaques.trois opérations distinctes peuvent être effectuées sur ces trois types de matériaux métalliques.

Structure de la machine:

Cette ligne de production est composée de six composants: la section de chargement de la pièce, la section d'alimentation, la machine principale, la section de déchargement de la pièce finie, le système de commande électrique,et unité de puissance hydraulique.

Paramètres du produit:

Caractéristiques et composition des pièces:

1Section de l' alimentation

La section d'alimentation est composée d'un canal d'alimentation et d'un chariot d'alimentation CNC.

Canaux d'alimentation: Il s'agit notamment d'un rouleau de transport, de supports, d'un cadre, de guides linéaires de précision et de roues de positionnement latérales.

Chariot d'alimentation CNC: Il se compose d'un servo-moteur, d'un engrenage d'entraînement, d'une ceinture de synchronisation, d'un châssis de chariot, d'une tige de serrage et de mâchoires de serrage.

La pièce est d'abord placée manuellement dans la pince, puis la pince d'alimentation est automatiquement avancée par le servo-moteur vers la machine principale pour le poinçonnage et le cisaillement,conformément aux instructions du système de contrôle.

2La machine principale.

Ce composant est composé d'une unité de pressage, d'une unité de tri, d'une unité de support, d'une unité de perforation latérale et d'une unité de cisaillement.

Unité de pressage: elle est conçue pour fixer la pièce, empêcher toute déviation et contrecarrer les forces générées lors du poinçonnage et de la tonte.

Unité de frappe: comprend une base de machine fixe, une bouteille d'huile qui déplace la base, une bouteille hydraulique de tête de puissance,un cylindre à quatre positions qui facilite la transposition de quatre cases de caractères, et un mécanisme de réglage manuel.

Unité de support: lors de l'alimentation du matériau, l'unité de support est placée plus haut que les unités de poinçonnage et de poinçonnage pour empêcher l'acier d'angle de heurter la lame inférieure.l'unité d'assistance est abaissée pour assurer la qualité de la frappe, frapper et tondre.

Unité de perçage: Cette unité dispose de trois positions de perçage de chaque côté.Le positionnement de perforation est entraîné par un servo-moteur à travers une vis à bille et le rail carré, assurant une grande précision de positionnement.

Unité de cisaillement: Cette unité est composée d'un cadre, d'un cylindre hydraulique, d'une boîte à couteaux supérieure, d'une boîte à couteaux inférieure, d'un mécanisme de conversion, de composants de pressage et d'un système de manutention des matériaux.La machine est capable de couper l'acier d'angle, l'acier de canalisation et les plaques en remplaçant les matrices de coupe par des configurations différentes.

Le système d'alimentation est conçu pour éviter que l'acier d'angle ne entre en contact avec la lame inférieure.

3. Unité de déchargement de pièce finie

Cette unité est constituée d'un rouleau de support de pièce et d'un arbre de support.

En appuyant sur le bouton, la pièce peut être éjectée vers le côté gauche ou droit, selon les exigences du client.

4Section de l' énergie hydraulique
Cette machine utilise une station hydraulique autonome, ce qui facilite l'entretien.Les soupapes hydrauliques sont intégrées par un bloc de soupape, utilisant simultanément des vannes à plaques et des vannes à cartouche.en optimisant ainsi les performances globales du système.

5. Contrôle électrique
Le système de commande électrique de la machine est à la fois avancé et logiquement conçu, avec une interface de programmation conviviale, facile à apprendre et à utiliser.Le logiciel de commande surveille en permanence le fonctionnement de la machineEn cas de dysfonctionnement, l'écran du CRT fournit des informations détaillées sur la cause du défaut et fournit des conseils sur les mesures correctives.

Ces échantillons, représentant les spécifications standard et les conditions de traitement typiques de l'industrie des tours en acier angulaire, permettent aux utilisateurs d'évaluer directement la qualité de l'équipement,précisionIls servent de référence concrète pour évaluer les performances des équipements et leur conformité aux normes de production établies, permettant ainsi,décisions fondées sur des données pour des demandes futures.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary frameworkIl effectue de manière fiable des opérations de perçage et d'estampage sur l'acier d'angle utilisé pour les corps de tour, les bras croisés et autres éléments structurels critiques,assurer des dimensions précises et des connexions sûres qui maintiennent la stabilité globale des tours.
