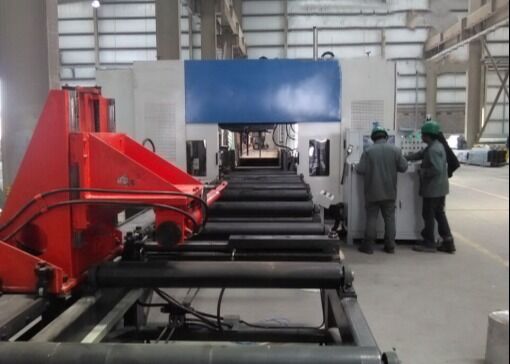

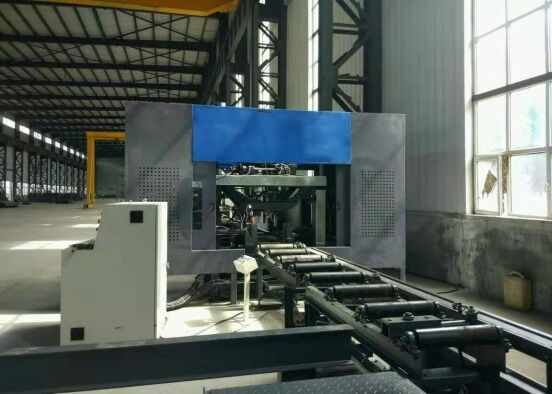

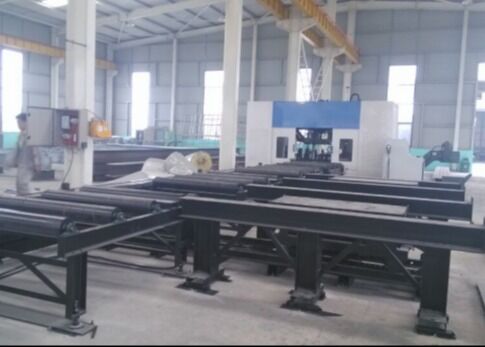

Modèle BHD1000/3 Machine de forage à commande numérique pour poutres H équipement de marquage à forage à poutres 3D
Introduction du produit:
La machine de forage CNC à faisceau H est spécialement conçue pour forer, taper, marquer et marquer l'acier en forme de H, l'acier de canal, l'acier d'angle et d'autres matériaux métalliques.Il est largement utilisé dans l'industrie des structures en acier, avec des applications couvrant des bâtiments, des garages, des tours et des structures de grille.
1Une solution de forage vitale et spécialisée pour la construction de cadres en acier.
2Capable de percer simultanément des trous sur trois surfaces de poutres et de canaux en H, offrant une précision et une productivité exceptionnelles.
3Il est équipé de 7 axes CNC pour une alimentation et un positionnement entièrement automatisés et précis.
4Compatible avec les dessins de pièces d'usinage AUTOCAD et DSTV, les convertissant en programmes d'usinage.
Paramètres du produit:
| Modèle |
BHD1000/3 |
| H Plage de largeur du faisceau (mm) |
100 à 1000 |
| H Plage de hauteur du faisceau (mm) |
100 à 500 |
| Plage de largeur des canaux en acier (mm) |
100 à 1000 |
| Plage de hauteur des canaux en acier (mm) |
100 à 250 |
| Épaisseur maximale de la pièce (mm) |
80 |
| Longueur maximale de la pièce (m) |
12 ou 15 (facultatif) |
| Quantité de broche de forage. |
Total de 3 fuseaux, un fuseau sur l'unité supérieure, côté gauche et côté droit respectivement |
| Conicité du trou du fuseau |
NT1 société civile |
| Diamètre maximal du forage (mm) |
40 |
| Puissance du moteur de broche (kW) |
Jéhovah nous protège, 15/11 |
| Velocité de la broche (r/min) |
100 à 3000 |
| Vitesse d'alimentation de la broche (m/min) |
0 à 10 |
| Vitesse d'alimentation dans l'axe X (m/min) |
0 à 20 |
| Quantité de charge d'outil |
3 |
| Type et capacité du chargeur d'outils |
Type de rangée, 3x4 (facultatif) |
| Unité de marquage (facultatif) |
Typage sur disque, 36 caractères, taille de caractère Φ10 mm |
| Système CNC |
Allemand, Japon, Chine |
| Méthode de refroidissement |
Réglage par pulvérisation, refroidissement interne + refroidissement externe |
| Taille totale de la machine (m) |
À peu près 33x5,5x3.5 |
| Puissance totale (kW) |
Environ 60. |
| Les paramètres ci-dessus peuvent être ajustés et modifiés selon les exigences spécifiques du client. |
Caractéristiques du produit:
1Le système d'alimentation de la scie à faisceau est équipé d'un dispositif de serrage et d'alimentation de chariot contrôlé par CNC, assurant un fonctionnement rapide et une précision de positionnement précise.
2Trois fuseaux à grande vitesse BT40 sont utilisés pour percer les trois faces du faisceau H. Équipés de broyeurs en carbure, ces fuseaux peuvent atteindre des vitesses de rotation allant jusqu'à 3000 tr/min.Cette configuration garantit une efficacité de traitement élevée et des performances de forage supérieuresLes copeaux générés au cours du processus de forage sont efficacement enlevés par le convoyeur à copeaux en chaîne.
3Le système de refroidissement de la ligne de perçage à faisceau CNC utilise une technologie de refroidissement par brouillard, assurant des fonctions de refroidissement internes et externes.Chaque unité de fuseau de forage est équipée d'une buse de refroidissement externe et d'un connecteur de refroidissement interne séparés.Le refroidissement interne et externe peut être utilisé indépendamment ou simultanément, selon les besoins.
4Le système automatique de changement d'outil (ATC) peut être personnalisé et installé selon les spécifications du client, éliminant ainsi le besoin de remplacer manuellement l'outil.Cette fonction réduit considérablement les temps d'arrêt et améliore l'efficacité opérationnelle.
5La machine de perçage peut être équipée en option d'un système de marquage à disque hydraulique. Le disque est positionné par un servo-moteur, permettant un marquage efficace de 36 caractères différents.
6Les fonctions d'écriture et de tapotement automatiques remplacent la méthode d'écriture manuelle conventionnelle.en économisant ainsi du temps et en améliorant la précisionLes opérations de tapage peuvent également être effectuées sur les brides et les toiles de faisceau H, ce qui améliore considérablement l'efficacité de la production.
5La machine de perçage peut être équipée en option d'un système de marquage à disque hydraulique. Le disque est positionné par un servo-moteur, permettant un marquage efficace de 36 caractères différents.
6Les fonctions d'écriture et de tapotement automatiques remplacent la méthode d'écriture manuelle conventionnelle.en économisant ainsi du temps et en améliorant la précisionLes opérations de tapage peuvent également être effectuées sur les brides et les toiles de faisceau H, ce qui améliore considérablement l'efficacité de la production.
Au cours des séances de démonstration d'échantillons, la plaque de faisceau CNC pour le forage, le marquage, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsLes échantillons présentés dans ces démonstrations mettent clairement en évidence la capacité de la machine-outil à réaliser un positionnement précis des trous, des fils nettoyés,et des modèles de marquage clairs, démontrant de manière complète sa grande précision et sa fiabilité dans des scénarios d'application pratiques.
La machine à forer, marquer et tondre à faisceau H CNC à grande vitesse est principalement utilisée dans les usines de fabrication de structures en acier et les projets de construction de ponts.il effectue un traitement précis sur les poutres H utilisées dans les cadres et les systèmes de supportDans la construction de ponts, la machine effectue des opérations de forage de haute précision sur des poutres en H,amélioration de l'intégrité structurelle des ponts et de leur capacité à supporter des charges à long termeGrâce à son efficacité opérationnelle élevée, la machine fournit un soutien fiable à ces secteurs d'infrastructure vitaux, contribuant ainsi à l'avancement sans heurts des projets associés.
