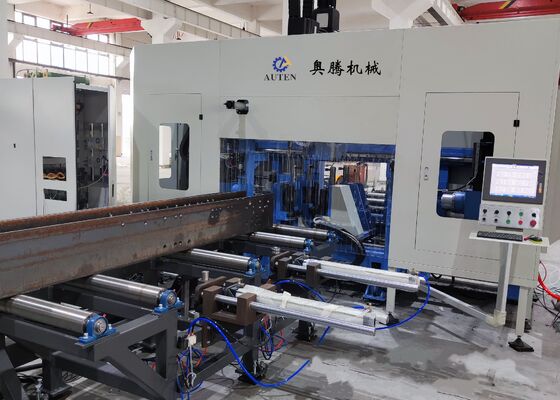

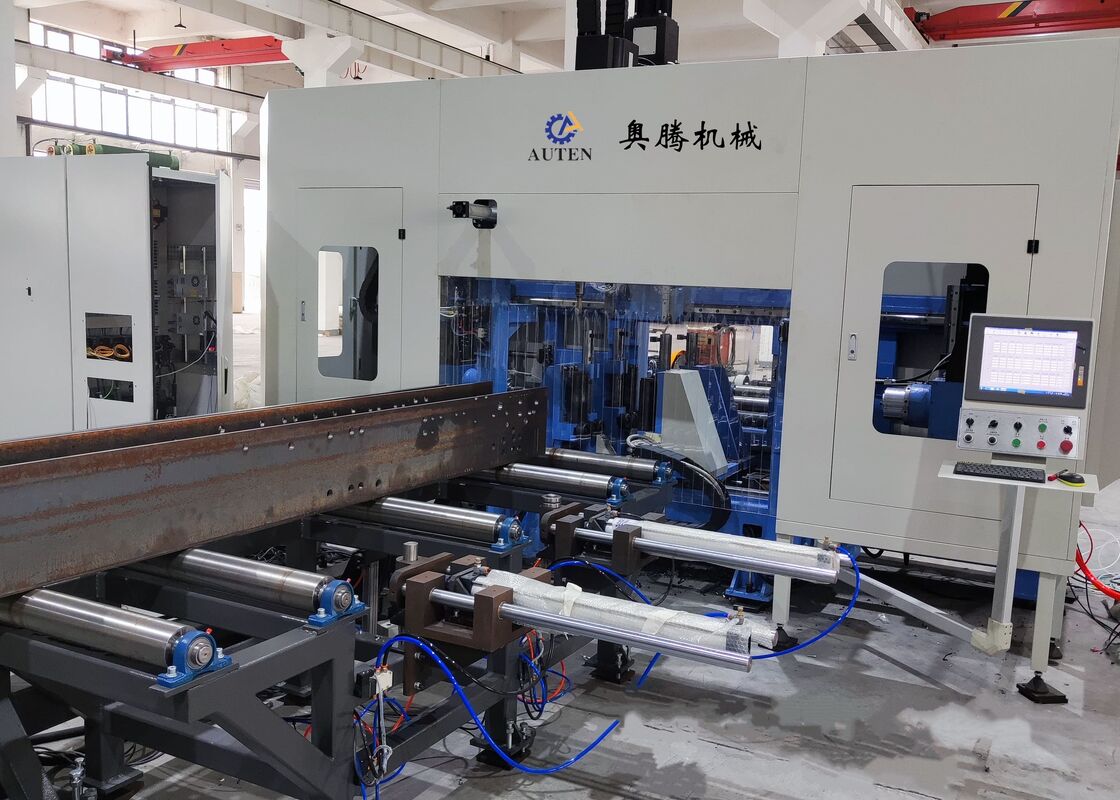

Machine de perçage, marquage et découpe de poutres 3D CNC à commande par API BT40 Broche principale

Commande PLC CNC faisceaux 3D de forage de marquage de la machine de coupe ligne BT40 fuseau principal

Présentation du produit:

Ce centre d'usinage est méticuleusement conçu pour les opérations de forage sur poutres H. Équipé de trois fuseaux de forage de haute précision,il offre une efficacité exceptionnelle dans les processus de forage sur piècesAvec une précision d'usinage supérieure et des caractéristiques opérationnelles conviviales, cet équipement constitue une solution de haute performance indispensable dans le secteur des structures en acier.Il est largement utilisé dans des industries clés telles que l'ingénierie de la construction, des infrastructures de ponts, la fabrication de mâts de tours et des projets de structure de réseau.

Informations sur la configuration du produit:

Caractéristiques du produit

1Cette machine de perçage et de découpe à faisceau H 3D est principalement composée de la structure principale de la machine, du système d'alimentation CNC, du convoyeur de matériaux, du système électrique, du système hydraulique, du système de refroidissement,système de lubrificationAvec une structure de lit fixe et une configuration de pièce mobile, la machine est conçue de manière optimale pour le traitement des faisceaux H à grande échelle.Il prend en charge les opérations de production en continu et est reconnu pour son niveau avancé d'automatisation.

2La structure de la machine de forage est constituée du lit, des ensembles de tables coulissantes CNC, des dispositifs de support, des unités de pressage supérieures, des unités de pressage latérales et des systèmes de détection.Les composants de la table coulissante CNC comprennent le côté fixeLes ensembles de tables coulissantes, spécialement conçus pour les opérations de perçage en faisceau H, comprennent une plaque coulissante, une base de table coulissante, une plaque de perçage en faisceau H et une base de table coulissante.le support de la tête de broche, fuseau mécanique à grande vitesse, cylindre d'outil, moteur à fréquence variable, servo-moteur, guides linéaires et vis à plomb.

3Le système d'alimentation CNC est composé de supports, engrenages, racks, servomotors, réducteurs et manipulateurs.Le servomoteur alimente le manipulateur pour faciliter le mouvement du faisceau H le long de l'axe X, assurant une alimentation précise et un positionnement précis de la pièce.

4Le convoyeur de matériau comprend à la fois un convoyeur d'alimentation et un convoyeur d'alimentation.tous spécialement conçus pour le transport de bandes en acier profilées, réaliser le positionnement de l'axe Y des morceaux blancs, et fonctionner en tandem avec le système d'alimentation CNC pour compléter le processus d'alimentation du matériau.d'une épaisseur n'excédant pas 50 cm3, est dédié au transport des pièces finies.

5Le système de refroidissement intègre des méthodes de refroidissement internes et externes, utilisant la brume d'huile pour refroidir le puits.amélioration de l'efficacité en termes de coûts, promouvoir la durabilité environnementale et minimiser l'usure de la perceuse.

6Le système hydraulique fournit de l'énergie à l'unité de pressage supérieure, à l'unité de pressage latérale, au cylindre d'outillage et à d'autres composants connexes.

7Le système pneumatique est conçu pour alimenter le manipulateur, le cylindre d'essai et d'autres équipements similaires.

8Le système de lubrification utilise une combinaison de techniques de lubrification centralisée et manuelle.La lubrification centralisée est principalement utilisée pour la lubrification programmée et précise des principaux guides linéaires et des vis à plomb.

9Le système de commande de la machine-outil est constitué d'un ordinateur hôte, d'un PLC et d'autres composants connexes.Les programmes de traitement sont générés en saisissant des dessins CAO ou des paramètres de traitement via une interface USB ou un clavierCes programmes peuvent être stockés, récupérés, affichés et transmis à tout moment en fonction des numéros de pièces.tout en supportant un contrôle entièrement automatisé pour l'ensemble du cycle de traitement.

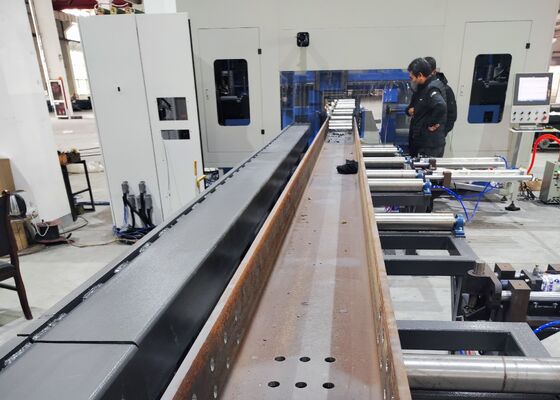

Au cours des séances de démonstration d'échantillons, le faisceau CNC et le forage de tôle, le marquage and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsLes spécimens présentés dans ces démonstrations mettent clairement en évidence la capacité de l'équipement à réaliser un placement précis des trous, des fils à affûter lisses et des motifs de marquage clairement définis,démontrant ainsi à fond sa grande précision et sa fiabilité dans des scénarios d'application pratiques.

La machine de forage, de marquage et de cisaillement à faisceau H CNC à grande vitesse est principalement utilisée dans les installations de fabrication de structures en acier et les projets de construction de ponts.il fournit une usinage précise pour les poutres H utilisées dans les cadres et les structures de support, assurant ainsi une base solide pour l'assemblage stable des cadres en acier.améliorer l'intégrité structurelle des ponts et leur permettre de supporter efficacement les charges à long termeAvec une efficacité opérationnelle exceptionnelle, cette machine offre un soutien fiable pour ces secteurs d'infrastructure vitaux, assurant la progression en douceur et en temps opportun des projets connexes.
