Ligne de découpe de marquage par perforation CNC pour acier plat à angle d'acier à canal d'acier modèle CJBNC14

Ligne de marquage et de découpe de poinçonnage CNC pour acier plat, acier d'angle, acier en U Modèle CJBNC14

Présentation du produit :

Il peut être utilisé pour l'usinage CNC de la surface d'âme de l'acier en U, des deux côtés de l'acier d'angle et de l'acier plat (qui peut être découpé en arcs), y compris le marquage, le poinçonnage et le cisaillement. Il se caractérise par une grande précision d'usinage, une vitesse de poinçonnage rapide et une efficacité de production élevée.

Il peut s'adapter à la production de masse de pièces, ainsi qu'à la production en petits lots et multi-variétés lors du développement de nouveaux produits. Chaque étape dispose d'un poste à bouton-poussoir pour les opérations de chargement et de serrage par une seule personne.

Paramètres du produit :

Composition de l'équipement:

Flux de processus : Le dispositif d'alimentation transporte la pièce vers le canal d'alimentation → un chariot d'alimentation assisté par CNC avec un bras robotique pince la pièce → positionnement d'extrémité de la pièce → machine de typage → machines de poinçonnage CNC A et B poinçonnage → cisaillement de la machine de cisaillement → contrôle manuel du basculement du canal de décharge pour le déchargement.

1.Dispositif d'alimentation :
Composé d'une chaîne de convoyeur, d'un support de pignon et d'un dispositif de transmission. La chaîne possède des griffes qui déplacent la pièce.

2.Canal d'alimentation :
2.1 Utilisé pour supporter et déplacer des pièces de différentes spécifications.
2.2 Composé de rouleaux de support, de supports de canal et de crémaillères, etc.

3.Chariot d'alimentation CNC :
3.1 Utilisé pour serrer les ébauches de pièces et les alimenter en CNC le long de l'axe X.
3.2 Le chariot d'alimentation CNC se compose d'un support, d'engrenages, de cylindres, de servomoteurs et d'un bras robotique, etc.
3.3 Le chariot d'alimentation CNC, entraîné par un servomoteur, peut réaliser un positionnement précis pour le mouvement longitudinal de la pièce.

4.Machine de poinçonnage CNC côté A :
4.1 Composée d'un corps de machine, d'une base, d'un mécanisme de transmission, d'un cylindre hydraulique de poinçonnage principal, d'un système de changement de matrice, d'une matrice et d'un dispositif de pression.
4.2 Un cylindre pousse un plateau pour sélectionner différentes matrices pour le poinçonnage ; le changement de matrice est rapide.
4.3 La pièce est alimentée le long de l'axe X, et la matrice de poinçonnage se déplace le long de l'axe A, entraînée par un servomoteur. Ensuite, le système de changement de matrice change séquentiellement les poinçons de différents diamètres de trous pour compléter l'usinage d'un côté de la pièce en acier d'angle.

5.Machine de poinçonnage CNC côté B :
5.1 Composée d'un corps de machine, d'un mécanisme de transmission, d'un cylindre hydraulique de poinçonnage principal, d'un système de changement de matrice, d'une matrice et d'un dispositif de pression.
5.2 La pièce est alimentée le long de l'axe X, et la matrice de poinçonnage se déplace le long de l'axe Y, entraînée par un servomoteur. Ensuite, le système de changement de matrice change séquentiellement les poinçons de différents diamètres de trous pour compléter le traitement de l'âme de l'acier en U, d'un côté de l'acier d'angle et du trou supérieur de l'acier plat.
5.3 Un cylindre pousse un plateau pour sélectionner différentes matrices pour le poinçonnage ; le changement de matrice est rapide.

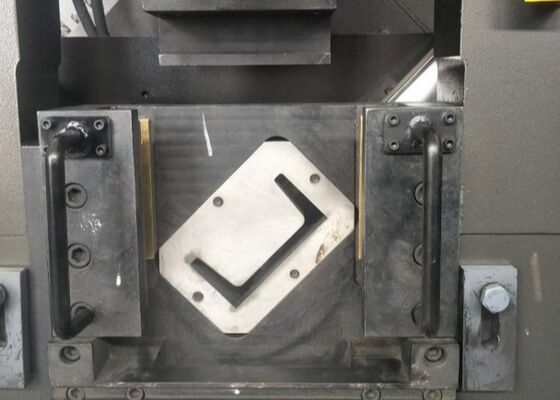

6.Machine de cisaillement :
6.1 Cisaille les pièces à la longueur requise.
6.2 Composée d'un corps de machine, d'une matrice de cisaillement et d'un cylindre de cisaillement, etc.

7.Canal de décharge :
7.1 Le canal de décharge est utilisé pour contenir les pièces après le poinçonnage et le cisaillement.
7.2 Le canal de décharge se compose d'un support de canal, de rouleaux de support, d'un cylindre, etc.
7.3 Après le poinçonnage et le cisaillement, les pièces sont poussées manuellement vers la position de déchargement et contrôlées manuellement par le cylindre de basculement pour le déchargement.

8.Système hydraulique :
8.1 Composé d'une unité de contrôle, d'une station hydraulique d'entraînement et d'autres unités auxiliaires.
8.2 Unité de contrôle : Comprend des composants hydrauliques contrôlant chaque machine de poinçonnage et de cisaillement, des dispositifs de sécurité de pression, etc.
8.3 Station hydraulique d'entraînement : Principalement composée d'un réservoir d'huile, d'un moteur, d'une pompe, etc., et équipée d'un filtre.
8.4 Méthode de refroidissement : Refroidissement par eau, température de l'eau d'entrée ≤20°C. 8.5 Pression de travail : Haute pression 25MPa
9.Système pneumatique :

9.1 Principalement utilisé pour la sélection des moules, le serrage, etc.
9.2 Nécessite de l'air comprimé sans poussière et sans eau.
10.Système électrique :

10.1Composition du système de contrôle électrique :
Il comprend un ordinateur hôte, un automate programmable (PLC), des variateurs servo, des composants de détection et de protection, etc.
10.2 Modes de fonctionnement du système de contrôle électrique :
Le système fonctionne selon deux modes : manuel et automatique.
En mode manuel, les actions de chaque machine individuelle sont contrôlées par pas à pas.
En mode automatique, diverses actions catégorisées sont automatiquement complétées selon des procédures d'usinage préprogrammées.
Cet équipement est conçu pour le traitement CNC polyvalent de composants en acier de construction, y compris les surfaces d'âme des aciers en U, les deux ailes des aciers d'angle et les sections d'acier plat, qui peuvent également être façonnées en profils courbes ou arqués. Il est capable d'effectuer une gamme d'opérations sur ces matériaux, telles que le marquage de précision, le poinçonnage précis et le cisaillement de haute qualité, offrant des capacités de traitement complètes en une seule configuration. En prenant en charge ces fonctions diverses, la machine assure la fabrication efficace et précise de composants en acier d'angle, en acier plat et en acier en U, ce qui la rend idéale pour la production de pièces structurelles personnalisées, de prototypes et d'échantillons avec une qualité et une précision dimensionnelle constantes.

Il est utilisé pour le poinçonnage, le marquage et le cisaillement sur l'acier d'angle, l'acier plat et l'acier en U. Il est principalement utilisé pour le traitement des traverses, des cerceaux, des plaques de connexion à cinq trous, des cales plates et des bancs dans les accessoires en fer des tours électriques.
