Chaîne de production de cisaillement de poinçon d'angle modèle JNC2020 de commande numérique par ordinateur, dimension globale de 32x7x3m

Modèle JNC2020 Ligne de production de cisaillement par poinçonnage à angle CNC 32x7x3m Dimension globale

Présentation du produit:

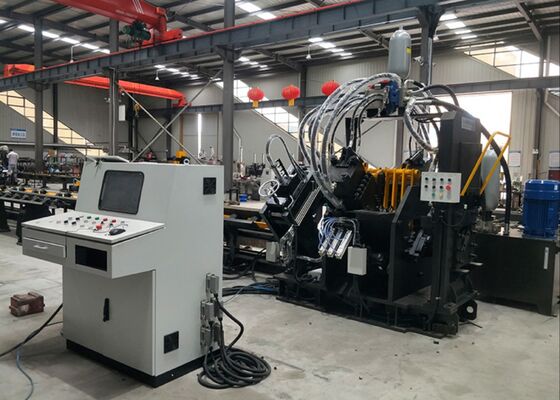

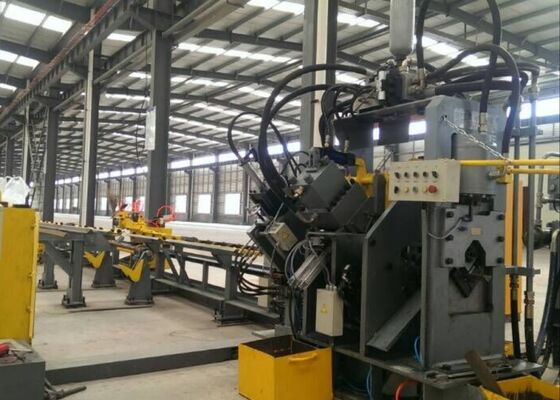

La ligne de production en acier à angle CNC à grande vitesse de la série JNC pour le poinçonnage, le marquage et la découpe est principalement composée d'un module de poinçonnage, d'un module de marquage, d'un module de découpe, d'un convoyeur transversal,convoyeur rotatif, convoyeur d'alimentation, convoyeur de décharge, chariot d'alimentation CNC, système hydraulique, système électrique, système pneumatique et autres composants.Cette ligne de production est principalement conçue pour le traitement automatisé de l'acier d'angle dans le secteur de la fabrication de toursLa procédure de production est entièrement contrôlée numériquement, ce qui assure un fonctionnement convivial.

Paramètres du produit:

Caractéristiques du produit:

1La machine à perforer en acier à angle CNC est équipée de deux ou trois modules de perforation, chacun pouvant accueillir trois tailles de perforation distinctes.Ces modules de perforation sont gérés avec précision par contrôle numérique (NC) pour ajuster avec précision les positions de perforationPour l'acier d'angle 50×50×4 mm, la machine est équipée d'un système d'alimentation et de perforation à haute vitesse qui améliore considérablement l'efficacité de la production.la capacité de production atteint 9 à 10 tonnes pendant un quart de travail de huit heures.

2L'unité de marquage de la machine à perforer à angle CNC est enfermée dans un cadre robuste et rigide.d'une hauteur ne dépassant pas 50 cm3En outre, une méthode de marquage de disque de 10 lignes est disponible, qui sélectionne automatiquement les caractères sans intervention manuelle, améliorant considérablement l'efficacité du marquage.

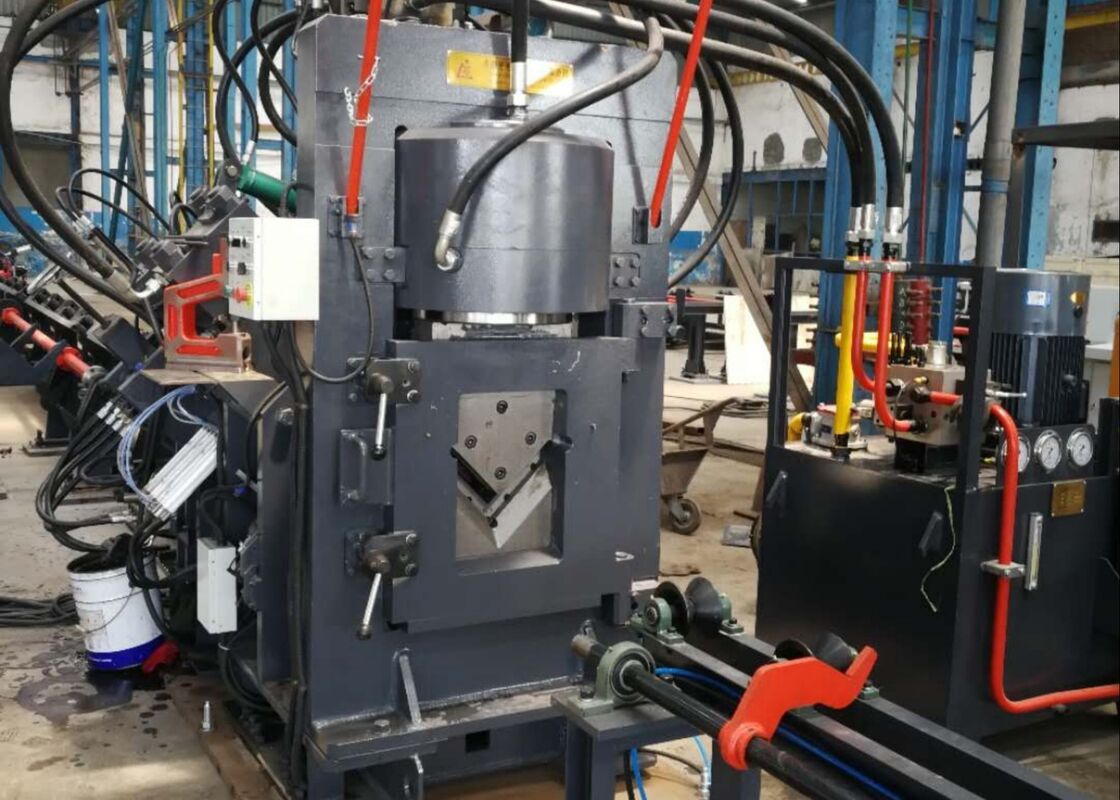

3La machine à découper l'acier à angle CNC est équipée d'un module de cisaillement à lame unique, remarqué pour sa force de coupe exceptionnelle.produisant une surface de coupe lisse et préciseLe boîtier de la lame est doté d'une configuration à porte ouverte, permettant un remplacement rapide et sûr de la lame.

4La table de matériaux horizontale transporte efficacement l'acier d'angle vers le support de matériaux rotatif, entraîné par un moteur et un réducteur.Ce système assure que l'acier d'angle est bien positionné sur le convoyeur d'alimentation pour les opérations ultérieures.

5La pièce est serrée en toute sécurité et transportée par un chariot d'alimentation CNC, assurant un positionnement précis.avec rétroaction fournie par un codeur photoélectrique, fonctionnant dans un système de commande en boucle fermée.

6. La machine de perforation et de marquage d'acier à angle CNC est entraînée par un système hydraulique qui alimente les opérations de perforation, de marquage et de cisaillement.Il dispose d'une station hydraulique à grande vitesse avec un accumulateur intégré, et les lignes hydrauliques utilisent des raccords de type ferrule, assurant des performances sans fuite tout en permettant un remplacement et une maintenance faciles.Les principaux blocs de vannes hydrauliques sont fournis par la marque renommée Atos, garantissant un système hydraulique fiable et efficace.

7La station hydraulique offre plusieurs options de refroidissement, y compris le refroidissement à l'eau, le refroidissement à l'air ou le refroidissement à l'huile.Les clients peuvent choisir la méthode de refroidissement la plus appropriée en fonction de leurs besoins opérationnels spécifiques.

8Le système de commande est principalement composé d'un ordinateur hôte, de PLC, de servomotors, de commutateurs de détection externes et d'autres composants essentiels.et le système génère automatiquement le programme de traitement correspondant. Il est également capable de lire DXF, NC et d'autres formats de fichiers produits par un logiciel de CAO.fournissant une visualisation intuitive et un fonctionnement simpleIl prend en charge des fonctionnalités telles que l'affichage graphique de la pièce, le stockage de données étendues, la visualisation des données de position et les notifications d'alarme de défaillance.

Ces échantillons, qui reflètent les spécifications standards et les conditions de traitement typiques de l'industrie des tours en acier angulaire, permettent aux utilisateurs d'évaluer directement la qualité de traitement, la précision, la précision et la précision des équipements.et de l'artisanatIls fournissent une référence tangible pour l'évaluation des performances de la machine et de son adéquation à des exigences particulières de production, facilitant ainsi l'information, laprise de décision fondée sur les données pour les applications futures.

Lors de la construction de lignes de transmission à ultra-haute tension (UHV), où les tours doivent résister à des conditions météorologiques difficiles et à de lourdes charges,Cet équipement joue un rôle essentiel dans le traitement des composants en acier d'angle formant la structure principale des tours.Il effectue efficacement des opérations de perçage et de perforation sur l'acier d'angle utilisé pour les corps de tour, les bras croisés et autres éléments structurels clés.assurer des dimensions précises et des connexions sécurisées qui maintiennent la stabilité et l'intégrité globales des tours.
