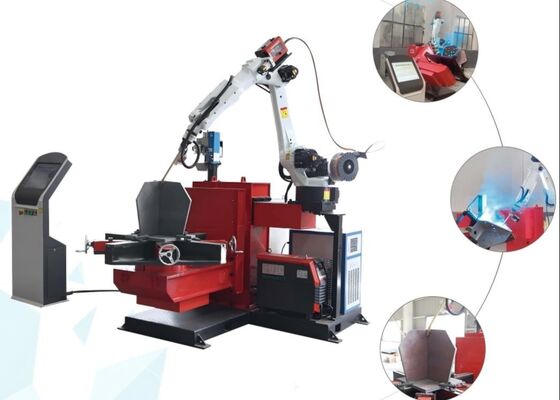

Souder la base des tours de transmission utilisent tour CNC soudage de pied robot 2pcs tables de travail

Souder la base des tours de transmission utilisent tour CNC soudage de pied robot 2pcs tables de travail

Présentation du produit:

Cet équipement est principalement conçu pour le soudage de la base des tours de transmission.,une couture à des fins de nettoyage, ainsi que le soudage des coins de la tête d'étanchéité.

Paramètres principaux:

Caractéristiques du produit:

1- Répétabilité: le système offre une répétabilité d'au moins ±0,05 mm.

2. Précision du tracé: la précision du tracé ne dépasse pas ±0,1 mm.

3Conception structurelle: robot de soudage à arc doté d'une structure mécanique très stable et fiable, conçu pour un fonctionnement continu à long terme.

4Enveloppe de travail: peut accueillir des pièces de travail jusqu'à 1500 mm de taille, couvrant toute la gamme des exigences de soudage.

5. Méthode de fonctionnement: la pièce est fixée sur un dispositif de positionnement, tandis que la tête de soudage est montée sur une base de robot dédiée.Utilisation d'un scanner de vision robotisé en combinaison avec un détecteur de couture laserCe système est capable de souder des pièces complexes et irrégulières, offrant une facilité d'utilisation et une courbe d'apprentissage minimale.

1Système de soudage: la machine est équipée d'une alimentation de soudage à arc Aotai de haute performance, capable de supporter des processus de soudage transversaux, longitudinaux et verticaux, y compris MIG, MAG,et soudage TIGLes gammes de courant et de tension de soudage sont entièrement compatibles avec les exigences de traitement des différentes pièces, offrant une excellente stabilité d'arc et une formation de soudure supérieure.Les paramètres peuvent être réglés avec précision pour s'adapter à différents matériaux de soudage et épaisseurs de pièce.

Torche de soudage et accessoires: équipée d'une torche de soudage Apollo de qualité supérieure et d'accessoires associés, y compris des mécanismes d'alimentation en fil et des extrémités de contact,assurer une qualité de soudage constante et une efficacité opérationnelle.

2. Reconnaissance et conversion intelligentes: le système intègre une fonctionnalité de reconnaissance et de conversion intelligentes,Identification automatique des caractéristiques clés du soudage, telles que l'emplacement et le type de soudage, à partir de dessins et de programmesCes caractéristiques sont rapidement converties en instructions de soudage exécutables par le robot, généralement en 30 secondes.ou autres interfaces de communication.

3Système de contrôle:
1 Méthode de commande: utilise un système de commande numérique avancé, offrant une gestion précise de la trajectoire et des paramètres de soudage réglables.

2 Méthode de programmation: Prend en charge la programmation basée sur la numérisation visuelle. L'interface est intuitive et conviviale, permettant une création rapide de programmes et un contrôle précis des opérations de soudage complexes.

3 Interface de communication: fournit des ports de communication pour l'intégration avec d'autres équipements et systèmes de contrôle de la ligne de production, facilitant une automatisation transparente et un fonctionnement coordonné.

4. Structure de montage du positionneur:Le cadre de montage du positionneur est conçu avec une résistance et une stabilité suffisantes pour résister aux forces et aux vibrations générées à la fois par le robot et la pièce pendant le soudageLa conception de la structure de montage facilite également l'installation, la mise en service, la mise en service et la mise en service des machines.et l'entretien du robot sans compromettre sa portée ou ses performances opérationnelles.

5Système de sécurité: Protection: au moins IP54, offrant une résistance fiable à la poussière, à l'humidité et à d'autres facteurs environnementaux couramment rencontrés dans les milieux industriels.

6. Méthode d'importation de données robot: le système prend en charge plusieurs méthodes d'importation, y compris l'importation de dessins CAO, l'importation de numérisation visuelle et l'importation sans programmation des informations et des exigences de soudage.Une variété d'options d'importation de programmes et de dessins sont disponibles, ce qui rend le système simple, convivial et très pratique à utiliser.

7Le robot de soudage à l'arc utilise un robot industriel à 6 axes avec tous les degrés de liberté.permettant à la torche de soudage d'atteindre la pièce dans un large éventail d'orientations complexesCela permet d'adapter à diverses positions de soudage et à des géométries de soudage complexes, y compris les soudes à courbe spatiale, assurant ainsi flexibilité et précision dans les opérations de soudage.

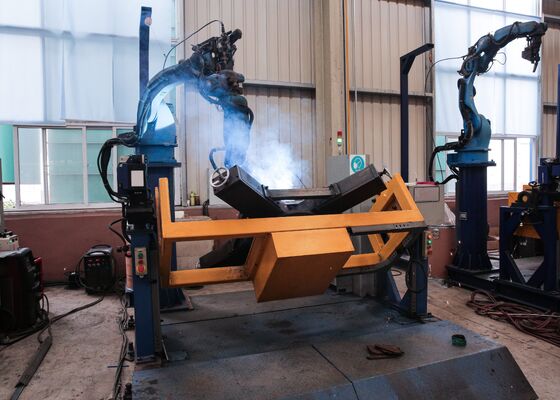

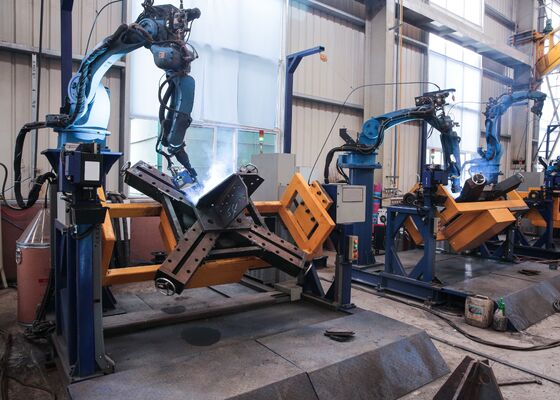

Cet équipement est spécialement conçu pour le soudage des bases des tours de transmission, jouant un rôle essentiel pour assurer l'intégrité structurelle des fondations de la tour.Autres usines de soudage des plaques de durcissement, le système est capable d'effectuer les 11 coutures de soudure primaires de la structure principale, ainsi que la soudure à passage unique, assurant une pénétration complète et constante.il exécute efficacement le soudage des bouchons d'extrémité et des joints d'angleEn automatisant ces opérations de soudage essentielles, l'équipement garantit un alignement précis, une qualité de soudage constante et une précision de la soudure.,Il est donc idéal pour la fabrication d'échantillons de base de tour, comme le montrent les images ci-dessous.
