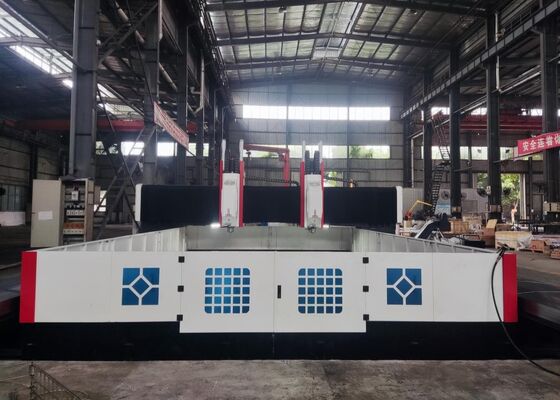

Machine de forage et de fraisage à haute vitesse CNC mobile de type gantry de grande taille avec fonction de frappe
Présentation du produit:
Cette machine est un système de forage et de fraisage CNC mobile à grande vitesse de type portique. Elle est principalement développée pour le forage, le tapage et le fraisage de composants tels que des plaques d'acier, des brides,échangeurs de chaleurLa machine est contrôlée par un système de commande de bus KND ou CNC, ce qui permet un fonctionnement simple,haute automatisation, une excellente précision d'usinage et une grande adaptabilité pour la production de petits lots à moyens avec divers types de pièces.
Configuration du produit:
| Modèle |
PHD4080 |
| Taille de la pièce |
LxW (mm) |
Pour les appareils électroniques |
| Largeur de la fente en T du banc de travail (mm) |
28 |
| Tête de puissance de forage |
Je suis désolée. |
1 ou 2 |
| Tone de la broche |
NT1 société civile |
| Diamètre maximal du forage (mm) |
Φ90 |
| Épaisseur maximale (mm) |
≤ 300 |
| Diamètre du robinet |
M3 à M36 |
| Velocité de la broche (r/min) |
30 à 3000 |
| Puissance du moteur de servo-fuseau (kW) |
Le 22/30/37 |
| Mouvement latéral de la tête de puissance (axe X) |
Traction horizontale maximale (mm) |
4000 |
| Vitesse de déplacement latérale (r/min) |
0 à 6 |
| Puissance du servomoteur pour mouvement latéral (kW) |
3.6 |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation (mm) |
8000 |
| Vitesse de déplacement de l'alimentation (m/min) |
0 à 6 |
| Puissance du servomoteur d'alimentation (kW) |
3.6 à 5.5 |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. course (mm) |
1400 |
| Vitesse de déplacement (m/min) |
0 à 4 |
| Puissance du servo-moteur (kW) |
3.6 |
| Précision de positionnement à trois axes |
Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon. |
± 0,015/1000 |
| Précision de positionnement répétée sur trois axes |
Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon. |
± 0,01/1000 |
| Système électrique |
Système CNC |
FAGOR/ KND/ GSK |
| Changer d'outil |
Type de disque (facultatif) |
24 positions d'outils |
| Taille globale |
LxWxH (m) |
13 x 6,9 x 6. Je suis désolé.2 |
Caractéristiques du produit

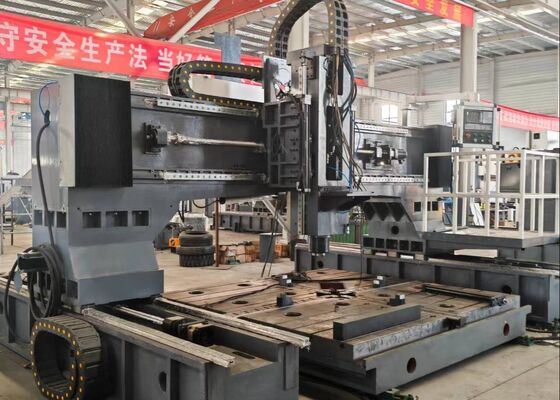

1L'équipement est principalement composé d'une base de machine, d'une table de travail, d'un portique de déplacement, d'une tête de forage et de fraisage verticale de type ram, d'un système hydraulique, d'un système pneumatique, d'un système de refroidissement,système de lubrification centralisé, système de commande électrique, et système d'évacuation automatique de puce.
2Dans cette série de machines, la table de travail et le portique sont structurés indépendamment, le portique se déplaçant le long de deux voies de base.Cette configuration améliore considérablement la stabilité et la précision de l'usinage tout en assurant des performances de charge élevées.
3La table de travail est fabriquée en fonte grise de qualité supérieure, assurant une excellente rigidité, durabilité et fiabilité opérationnelle à long terme.
Le lit de la machine et la table de travail sont tous deux construits en fonte grise haute résistance (HT300) et subissent un double traitement thermique de trempage pour soulager les contraintes.Pour éliminer la résonance vibratoire lors des opérations de forage et prolonger la durée de vie des outils en carbure, une conception de structure séparée entre le lit et la table de travail est adoptée.
1Le système intégré d'enlèvement automatique des copeaux et de circulation du liquide de refroidissement réduit efficacement le temps de non-production et réduit l'intensité de travail de l'opérateur.Les opérateurs ne sont tenus que d'effectuer le chargement et le déchargement des pièces ainsi que le remplacement des outils..
2La machine est équipée d'une broche de haute précision BT50 de fabrication taïwanaise dotée d'une capacité de refroidissement interne et de compatibilité avec les perceuses en carbure.Un cylindre pneumatique d'outil est incorporé pour faciliter les changements rapides d'outilLe moteur à fuseau à haute puissance est entraîné par une transmission à courroie synchrone servo-contrôlée, permettant une large plage de vitesses et un couple de sortie stable.
3Cette machine de forage CNC est spécialement conçue en fonction des caractéristiques de la pièce et des exigences de précision.assurer des performances d'usinage optimalesQu'ils soient circulaires ou linéaires, le système effectue les opérations avec efficacité et précision, offrant ainsi une solution de production très rentable.

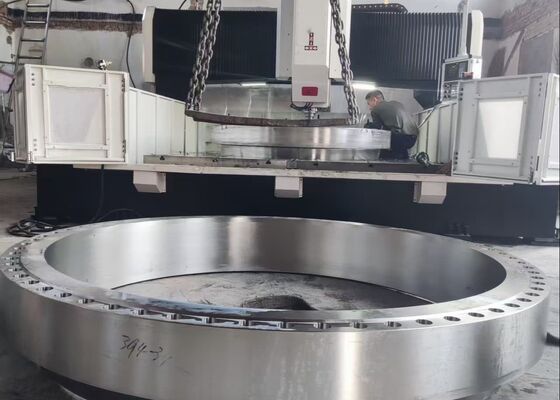

La machine de perçage de plaques à portique CNC est une solution industrielle lourde conçue spécifiquement pour l'usinage de haute précision de composants et de pièces structurelles de type plaque.Il est optimisé pour le traitement de pièces telles que les brides, disques, anneaux et plaques plates, à condition que l'épaisseur du matériau reste dans la plage d'usinage efficace de la machine.
Dans les usines de fabrication de structures en acier, cette machine de perçage de plaques effectue un forage et un fraisage précis sur les plaques structurelles et les éléments de connexion,formant une base fiable pour l'assemblage du cadre en acierDans l'industrie de l'énergie éolienne, il fournit un usinage de haute précision pour les tours d'éoliennes et les composants de la bride,assurer l'intégrité de la structure dans des conditions environnementales difficiles telles que les vents forts et les variations de températureDans les applications de construction de ponts, l'équipement est utilisé pour l'usinage des poutres de ponts et des composants de support,assurer des joints solides et durables capables de supporter des charges dynamiques tout au long de la longue durée de vie de la structure.
