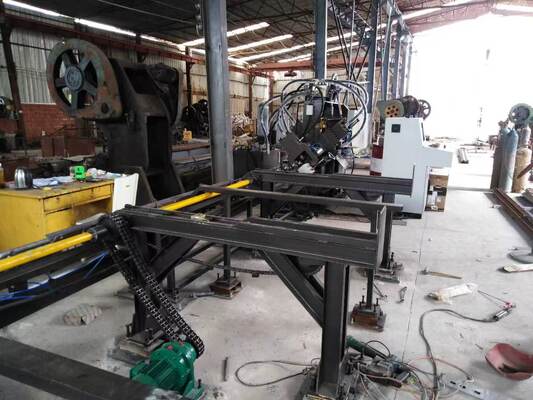

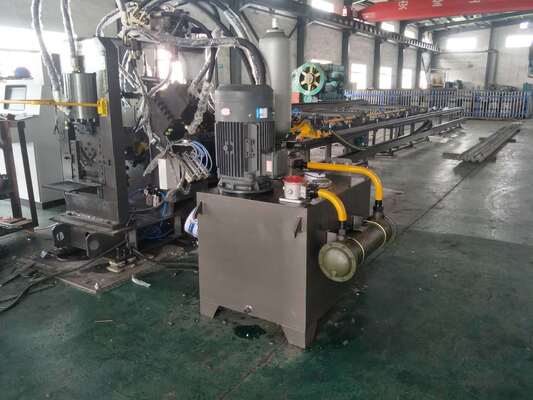

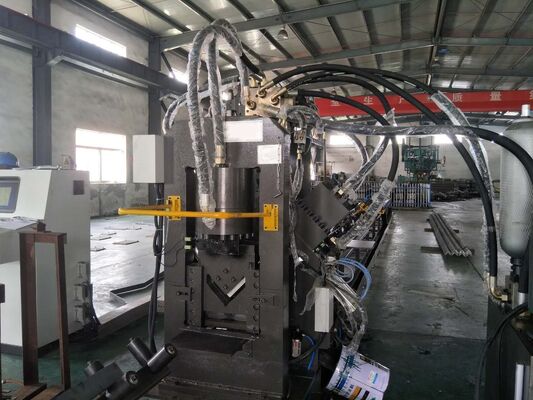

Ligne de traitement de perforation en acier CNC 3 en 1 pour acier d'angle bar plate en acier de canal 3 poinçons par côté
Présentation du produit:
Il est conçu pour perforer, marquer et couper des sections d'acier d'angle, d'acier plat et d'acier de canal.y compris les bras croisésEn intégrant les procédés de poinçonnage, de marquage et de cisaillement dans un seul cycle de productionla machine élimine le besoin de plusieurs opérations autonomesIl offre une grande précision d'usinage, une excellente productivité, un fonctionnement simple et peut être géré efficacement par un seul opérateur avec un minimum de formation.
Paramètres du produit:
| Modèle |
Le nombre d'heures de travail |
| Les fonctions |
Parures, marquages et coupes |
| Taille de l'angle (mm) |
40x40x3x100x100x8 (ouverture fermée)
40x40x3x100x100x10 (trou rond)
|
| Taille en acier plat (mm) |
40x3 à 140x10 |
| Acier à conduits (mm) |
80x5 à 140x8 |
| Diamètre maximal du trou (mm) |
Les pièces de rechange doivent être équipées d'un dispositif de détection de la pollution atmosphérique. |
| Force de frappe (kN) |
800 |
| Force de marquage (kN) |
630 |
| Force de coupe (kN) |
1250 |
| Longueur maximale de l'espace vide (m) |
9 |
| Longueur maximale du produit fini (m) |
9 |
| Points par côté |
3 |
| Groupe de lettres de marquage |
4 |
| Dimension de la lettre (mm) |
14 × 10 × 19 |
| Machines à coudre |
3 |
| Mode de coupe |
Coupe à lame unique |
| Vitesse d'alimentation de l'angle (m/min) |
80 |
| Précision de traitement |
Conformité à la norme GB2694 |
| Fonction du programme |
Affichage des défauts en temps réel |
| Mode de programmation |
Entrée par clavier, interface RS232,fDisque décalé et interface USB
|
Caractéristique du produit:
1La machine est principalement constituée d'un système de transport transversal, d'un mécanisme de chargement rotatif, d'un convoyeur d'alimentation, d'un chariot d'alimentation CNC, d'une station de perforation, d'une station de marquage, d'une station de découpe,convoyeur de décharge, ainsi que des systèmes hydrauliques, électriques et pneumatiques.
2L'équipement adopte une technologie de commande CNC avancée combinée à une alimentation servo, assurant une efficacité de production élevée et une précision d'usinage fiable.les composants électriques sont fournis par des fabricants internationalement reconnus pour garantir la stabilité opérationnelle à long terme.
3Tous les câbles de transmission de signaux essentiels, y compris le câblage du codeur et les câbles de communication PLC,utiliser des câbles importés à paire torsadée blindée pour empêcher efficacement les interférences du signal et maintenir la précision du positionnement.
4L'ordinateur de commande industrielle est doté d'une interface bilingue chinois-anglais, offrant un fonctionnement convivial et un affichage graphique de la pièce.La programmation est simple et prend en charge l'importation directe de données générées par un logiciel de nidification ou de lofting CADLes opérateurs n'ont qu'à saisir les dimensions de la pièce, les spécifications des trous, les marquages de référence et les quantités de production.
5La ligne de traitement angulaire est équipée d'un mécanisme spécialisé de support et de maintien, permettant l'usinage stable de sections d'acier angulaire présentant des déformations importantes ou des profils irréguliers.
6Les ensembles d'alimentation avant et arrière ont été complètement améliorés avec un rail de guidage optimisé et une structure de ressort intégrée.amélioration de la stabilité de l'alimentation et résolution efficace des problèmes liés à une pression de ressort insuffisante lors de l'avancement du matériau.
7Un système intégré d'auto-diagnostic permet de détecter rapidement les défauts et de faciliter les procédures de maintenance.
8Le mécanisme de cisaillement à lame unique offre des surfaces de coupe propres et lisses tout en maximisant l'utilisation du matériau et en minimisant la production de ferraille.
Cet équipement est développé pour l'usinage CNC polyvalent de composants en acier structurel, y compris les surfaces de trame en acier à canal, les deux brides en acier d'angle et les sections plates en acier,qui peuvent également être transformés en profils incurvés ou en forme d'arcLa machine effectue plusieurs opérations, y compris le marquage précis, le poinçonnage précis et le cisaillement de haute qualité, dans une seule configuration intégrée.Il assure une efficacité, la fabrication de haute précision d'acier d'angle, d'acier plat et de composants en acier de canal, ce qui en fait une solution idéale pour les pièces structurelles sur mesure, la fabrication de prototypes,et la production d'échantillons nécessitant une précision dimensionnelle constante et une qualité de traitement supérieure.
L'équipement est utilisé pour le poinçonnage, le marquage et la découpe d'acier, d'acier plat et de composants en acier de canal.y compris les bras croisés, des pinces de fixation, des plaques de connexion à cinq trous, des plaquettes plates et des bases de support, assurant une fabrication efficace et une qualité de produit fiable.
