Structure en acier Robot de soudage intelligent utilisé (2010A Pro/9-Axis Cantilever type)

Structure en acier Robot de soudage intelligent utilisé (2010A Pro/9-Axis Cantilever type)

Caractéristiques du matériel:

Le poste de travail de soudage intelligent de type porte-à-faux est principalement utilisé pour le soudage automatisé robotisé de diverses soudures à filets de structure d'acier.Le poste de travail répond aux exigences de soudage par filetage pour les structures en acier en forme de H., plaques de diaphragme, base de l'équipement des machines

les soudures structurelles et les autres applications de soudure à fil.

La position de la piste de sol est installée selon la disposition de l'atelier et le processus de production.et soudage à cône (à l'exclusion du soudage à plusieurs passages).

Les produits de structure en acier comprennent: les colonnes en acier en forme de H, les poutres de toit, les poutres de grue ( poutres de piste), les soudures structurelles de base des machines et d'autres produits de structure en acier relativement ouverts.

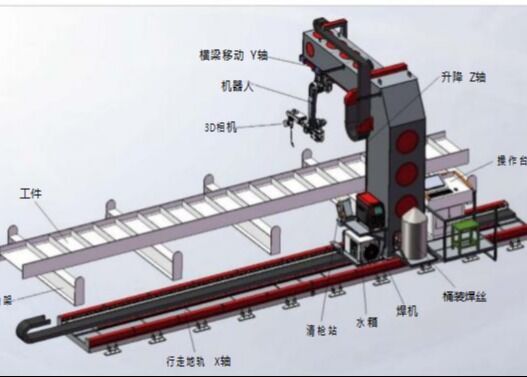

Mise en page du poste de travail:

Résumé de la fonction de poste de travail

Les dessins de conception des postes de travail ont fait l'objet de vérifications et de simulations répétées, à condition qu'ils soient fiables en termes de résistance structurelle et de montage/entretien pratique.assurer l'aspect esthétique.

Tous les composants achetés pour l'équipement de poste de travail sont fournis par des fabricants renommés de l'industrie (voir la liste de configuration pour plus de détails).La qualité de toutes les pièces usinées est strictement contrôlée, répondant aux exigences de résistance avec des performances supérieures et un fonctionnement en douceur.

Tous les composants, instruments et documents de dessin complets des équipements de poste de travail utilisent les unités de mesure GB (norme nationale).les matériaux de tous les instruments et composants sont conformes aux normes ISO et CEI ou à des normes équivalentes.

Les composants des postes de travail sont fabriqués avec des matériaux de haute qualité. Les éléments mécaniques et électriques sélectionnés sont des produits de série de qualité supérieure, éprouvés et fiables.

Le robot est équipé de capteurs de collision avant qui permettent une protection contre l'arrêt immédiat lors de l'impact.

Le poste de travail est équipé de fonctions de soudage intelligentes, notamment:

Modélisation paramétrique, fonctionnement basé sur un modèle numérique 3D, planification intelligente du chemin de soudage, correction du chemin du capteur de vision laser par imagerie, alarmes de limite d'écart

Création automatique d'un programme de soudage par correspondance de bibliothèque de paramètres/processus

Station de nettoyage des torches Caractéristique

Gestion écologique des huiles - Chambre de prière des huiles fermée - Système de récupération des huiles usées (respectueux de l'environnement)

La conception spéciale de la buse assure un revêtement uniforme des éclaboussures

Il y a un capteur placé dans la buse de serrage pneumatique

Le capteur intelligent peut détecter lorsque le moteur atteint le fond, assurez-vous que la torche ne peut pas être retiré pendant le nettoyage pour réduire les accidents de collision des armes

Montage du moteur d'activation à commande unique pour obtenir des actions de torche de nettoyage (réduit le câblage d'entrée/sortie du robot)

Le reamer multifonctionnel nettoie jusqu'à la base de la pointe de contact

Autodéveloppement complet: algorithmes de base entièrement développés en interne, sans dépendre de fournisseurs externes

La programmation sans instruction: la position de soudage, la position de positionnement et les chemins de coupe à l'air sont tous calculés par le logiciel

Système de suivi des coutures: il combine l'alimentation en avant et la rétroaction pour obtenir une plus grande précision de soudage
