Machines de forage à la plaque d'acier CNC, machines de forage à la tôle d'acier, machines de forage au métal, machines de forage à l'acier plat
Description du produit:

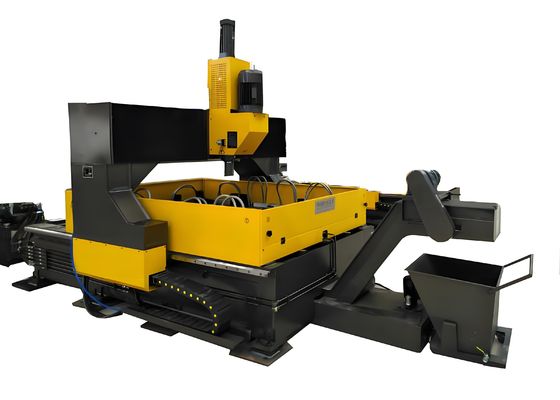

La machine de forage à plaque d'acier CNC à basse vitesse est appliquée aux opérations de forage de plaques métalliques et de brides dans les industries de la construction, du pont, de la tour d'acier et des structures en acier.Il présente une conception structurelle de type portiqueLes axes X, Y et Z sont entraînés par des servomotors via des vis de guidage à billes de précision, ce qui permet un positionnement automatique, précis et rapide, ainsi que l'achèvement automatisé des processus de forage.
Avantages de la machine de forage à plaque d'acier CNC à basse vitesse / machine de forage à tôle d'acier:

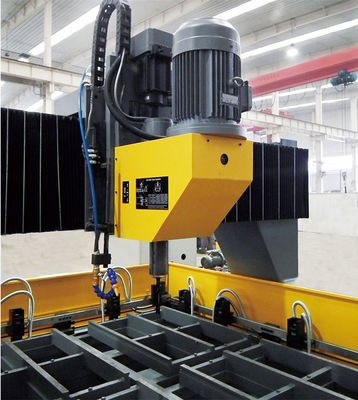

1Système de fuseau à haute performance
La broche BT50, couplée à des broches en alliage refroidi à grande vitesse, assure un traitement stable à grande vitesse, améliorant considérablement l'efficacité du forage.des trous sans éboulement avec une finition de surface supérieure.

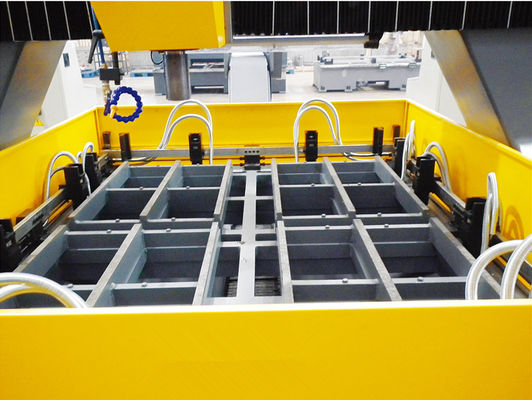

2. Mécanisme de fixation hydraulique fiable
La table de la machine de forage CNC est équipée de plusieurs ensembles de pinces hydrauliques, assurant une fixation robuste de la pièce.Cela garantit une précision de forage précise et une sécurité opérationnelle tout au long du processus d'usinage.
3Système de contrôle entièrement automatisé.
Dotée d'un mécanisme de commande entièrement automatisé, la machine permet une programmation intuitive et une surveillance en temps réel du fonctionnement via un ordinateur supérieur.Cette interface conviviale simplifie le fonctionnement de la machine et le suivi de l'état pour une productivité accrue.
Les spécifications:
| Modèle |
PZ2012 |
PZ2016 |
PZ3016 |
| Taille maximale de la pièce à usiner ((mm) |
une seule pièce |
2000 × 1000 |
2000×1600 |
3 000 × 1600 |
| deux pièces |
1000 × 1000 |
Le nombre d'heures de travail |
1600 × 1500 |
| quatre pièces |
1000 × 500 |
800 × 500 |
1500 × 800 |
| Épaisseur maximale de la pièce à usiner |
100 mm, peut se chevaucher pour le traitement de plaques plus minces |
| Conique en morse |
# 4 |
| Diamètre max. du forage |
Φ50 mm |
| Fuseau de forage |
Velocité de rotation (rpm) |
120-560 (réglage de la vitesse sans pas) |
| Max. course d'alimentation ((mm) |
350 |
| Puissance du moteur ((kW) |
5.5 |
| Nombre de champions |
12 |
| Puissance du moteur ((kW) |
Moteurs à servo |
Axe X |
1.3 |
| Axe Y |
1.3 |
| Axe Z |
0.85 |
| Poids (t) |
À cinq heures.3 |
À six heures environ.3 |
Environ 7 |
| Les dimensions globales (L × L × H) (m) |
À propos4.5x2.2x2. Je vous en prie.8 |
Environ 4,5x2,6x2.8 |
Environ 5,5 x 2,6 x 2.8 |
