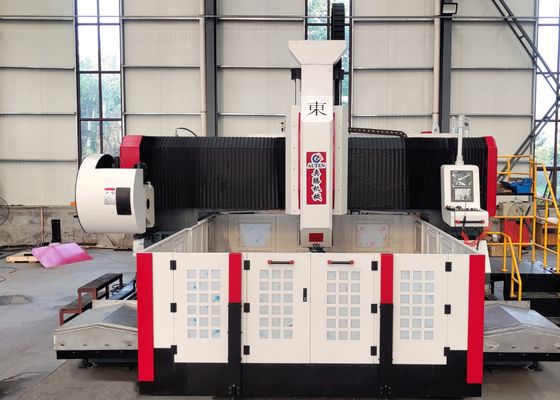

Machine à forer et à fraisage à plaque CNC à grande vitesse pour un traitement à haut rendement

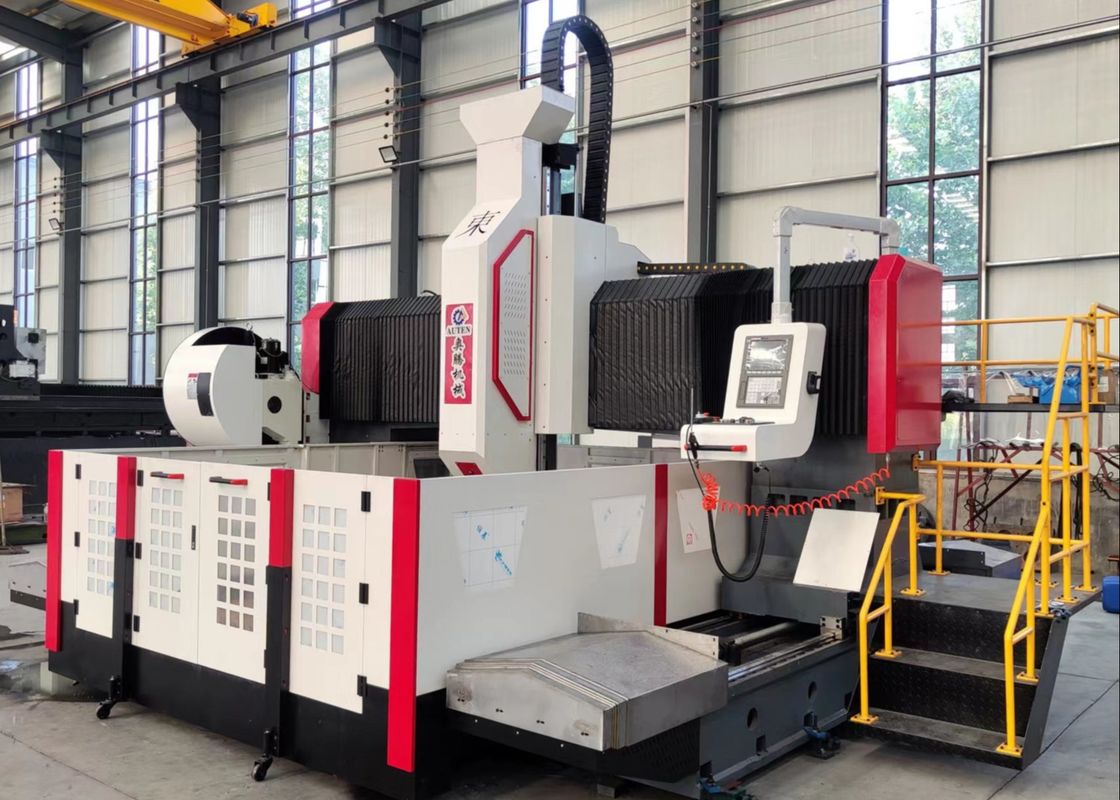

Haute vitesse CNC Plaque Perçage et fraisage Machine Modèle PHD2525

Application :

Utilisé pour le perçage, le chanfreinage, le taraudage et le fraisage de pièces en plaque/structure.

Il est principalement utilisé pour le traitement de perçage à haut rendement de brides, de disques, d'anneaux, de plaques et d'autres pièces dont l'épaisseur se situe dans la plage effective. Le perçage de trous traversants et de trous borgnes peut être réalisé sur des pièces en matériau unique et des matériaux composites. Le processus d'usinage de la machine-outil est contrôlé numériquement et l'opération est très pratique. Il peut réaliser l'automatisation, la haute précision, de multiples variétés et la production de masse.

Structure de la machine :

Le bâti de la machine est coulé, principalement composé d'une table de travail, d'un portique mobile, d'une selle coulissante mobile, d'une tête d'alimentation de perçage et de fraisage, d'un dispositif de lubrification automatique, d'un dispositif de protection, d'un dispositif de refroidissement par circulation, d'un système de contrôle numérique, d'un système électrique, etc. Support et guidage par paire de rails durs roulants, entraînement par paire de vis à billes de précision, la machine-outil a une grande précision de positionnement et une précision de positionnement répétée.

1. Lit et établi :

Le lit est une pièce soudée de tube rectangulaire, qui est recuite à haute température avant l'usinage, et recuite deux fois après l'ébauche pour éliminer les contraintes, puis usinée en finition, ce qui peut assurer la stabilité de la précision de la machine-outil. La table de travail est une pièce moulée intégrale en fonte grise (HT250), qui est finie après un traitement de recuit et de vieillissement secondaire, avec une bonne rigidité dynamique et statique et aucune déformation. Il existe des rainures en T bien planifiées sur le plan de la surface de travail pour le serrage des pièces. Deux guides linéaires de haute précision sont installés des deux côtés de la base du lit, de sorte que les rails de guidage peuvent être uniformément sollicités et améliorer considérablement la rigidité et la capacité de traction et de compression de la machine-outil. Le système d'entraînement adopte un servomoteur CA et une paire de vis à billes de précision. Faites bouger le portique dans la direction de l'axe Y. Des boulons réglables sont répartis sur la surface inférieure du lit, ce qui permet de régler facilement le niveau de l'établi du lit. répartis sur la surface inférieure du lit, ce qui permet de régler facilement le niveau de l'établi du lit.

Portique mobile

Le portique mobile est coulé en fonte grise (HT250), et deux rails de guidage linéaires à très haute capacité de charge sont installés sur la face avant du portique. Un ensemble de paire de vis à billes de précision et un servomoteur font bouger la plaque coulissante de la tête d'alimentation dans la direction de l'axe X, et des têtes d'alimentation de perçage sont installées sur la plaque coulissante de la tête d'alimentation. Le mouvement du portique est réalisé par le servomoteur entraînant la rotation de l'écrou à billes sur la vis à billes à travers l'accouplement de précision.

Spécifications:
