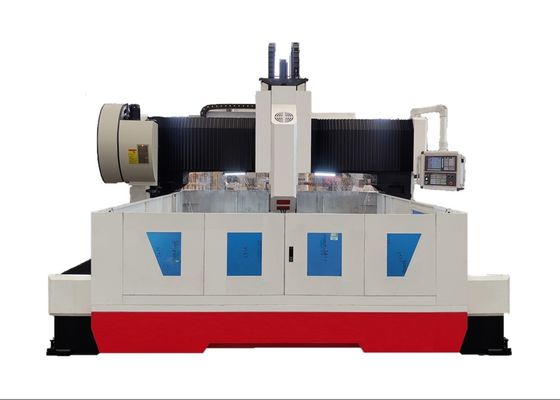

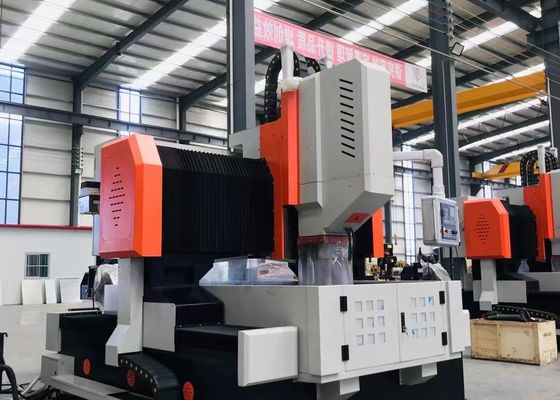

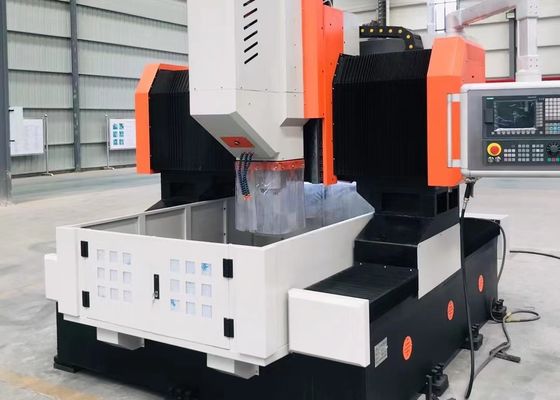

Machines à forer et fraisage à plaque CNC à grande vitesse Modèle PHD2020
Pour les véhicules à moteur:
La selle mobile est un composant structural en fonte de précision. Elle est équipée de deux rails linéaires CNC ultra-supérieurs, d'un ensemble de vis à billes de précision,un réducteur planétaire de haute précision relié à un servo-moteurCette configuration équilibre le poids de la tête de puissance, réduisant la charge sur la vis et allongeant sa durée de vie.permettant des actions telles que l'avance rapideIl dispose également de fonctions telles que la rupture automatique de la puce, le retrait de la puce et la pause.
Tête de forage:
La tête de puissance de forage adopte un moteur servo-fuseau dédié, qui entraîne une fuseau de précision dédiée à travers une courroie synchrone dentée pour augmenter le couple.Le fuseau adopte un avant quatre et arrière deux type six rangées de roulement de contact angulaire japonais pour atteindre un changement de vitesse sans pasLa broche est équipée d'un système de changement d'outil pneumatique pour rendre le remplacement d'outil rapide et pratique.Les axes X et Y peuvent être reliés et la commande en boucle semi-fermée est adoptée pour réaliser des fonctions d'interpolation linéaire et circulaireL'extrémité du fuseau est un trou conique BT50, équipé d'un joint rotatif à grande vitesse, et peut être traitée avec une sortie de centre de forage en U à grande vitesse.
Dispositif de transmission:
Il adopte une conception de haute précision des rails de guidage et des glissades importés de Taïwan, ce qui fonctionne sans heurts et améliore efficacement la capacité de charge lourde.
1L'axe X et l'axe Z adoptent respectivement deux guides linéaires roulants comme pistes de guidage et de support pour les mouvements latéral et longitudinal.Il peut répondre aux exigences techniques du forage à grande vitesseLa transmission X-axe et Z-axe adopte des servomoteurs AC pour entraîner la vis à bille de précision à tourner et à réaliser un mouvement linéaire.
2Il y a deux guides linéaires roulants lourds des deux côtés de l'axe Y, dont l'un est une structure suspendue sur le côté, qui forment ensemble la voie coulissante de l'axe Y.Il peut répondre aux exigences de résistance à la rigidité élevée du cadre du portique, et peut également répondre aux avantages techniques du faible coefficient de frottement, de la vitesse de déplacement rapide, de bonnes performances d'absorption des vibrations et d'une longue durée de vie.La transmission X-axe adopte une technologie d'entraînement synchrone à double servo-moteur, c'est-à-dire un servo-moteur de chaque côté, entraîne synchronément la vis à bille à tourner, entraîne le cadre du portique à se déplacer et réalise l'usinage CNC.
Dispositif de lubrification automatique et dispositif de protection:
Cette machine-outil est équipée d'un dispositif de lubrification automatique à pression partielle volumétrique de fabrication taïwanaise, capable de lubrifier automatiquement les rails de guidage, les vis à plomb,d'une hauteur n'excédant pas 10 mmLes axes X et Y de la machine-outil sont équipés de couvercles de protection antipoussière,et les boucliers anti-éclaboussures sont installés autour du banc de travail.
Interféromètre laser:
Chaque appareil est calibré avec l'interféromètre laser API américain pour inspecter et compenser avec précision les erreurs de hauteur, les réactions négatives, la précision de positionnement, la précision de positionnement répétée, etc.pour assurer la stabilité dynamique et statique et la précision de traitement de la machinePour assurer la précision du traitement 3D et la circularité de la machine.
