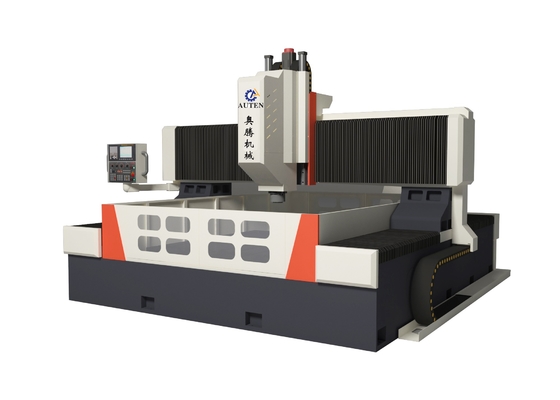

Machine de perçage de plaques CNC BT50 pour pièces de 3000*3000, moteur de broche servo de 30 KW

Machine de perçage de plaques CNC pour pièces 3000*3000 Modèle PHD3030 30 KW Puissance du moteur de broche servo

Tête de perçage:

La tête de perçage adopte un servomoteur de broche dédié, et la courroie synchrone à engrenages décélère pour augmenter le couple afin d'entraîner la broche de précision. La broche adopte les trois premiers roulements à contact angulaire japonais à cinq rangées arrière pour obtenir un changement de vitesse en continu. La broche est équipée d'un système de changement d'outil pneumatique pour permettre un remplacement d'outil rapide et pratique, l'avance est entraînée par un servomoteur et une vis à billes. Les axes X et Y peuvent être liés, en utilisant un contrôle en boucle semi-fermée, ce qui peut réaliser des fonctions d'interpolation linéaire et circulaire. L'extrémité de la broche est un trou conique BT50, équipé d'un joint rotatif haute vitesse Rotofors italien, et peut utiliser un centre de perçage en U à grande vitesse pour décharger l'eau.

Dispositif de lubrification automatique et dispositif de protection:

Équipé d'un dispositif de lubrification automatique à pression partielle volumétrique d'origine taïwanaise, il peut lubrifier automatiquement diverses paires de mouvement telles que les rails de guidage, les vis, les crémaillères, etc., sans angles morts, et assurer la durée de vie de la machine-outil. Les axes X et Y de la machine-outil sont équipés de capots de protection anti-poussière, et des déflecteurs anti-éclaboussures sont installés autour de l'établi.

Système de contrôle CNC GSK:

Système spécial pour machine de perçage CNC GSK. Le moteur est entraîné par un servomoteur à valeur absolue de haute précision, interface RS232 et affichage couleur, interface d'opération en chinois, entrée USB sur site/externe.

1. Avec la fonction de rupture de copeaux, le temps de rupture de copeaux et le cycle de rupture de copeaux peuvent être définis sur l'interface homme-machine.

2. Avec la fonction de levage d'outil, la hauteur de levage de l'outil peut être définie sur l'interface homme-machine. Lors du perçage à cette hauteur, la mèche est rapidement levée jusqu'au sommet de la pièce, puis les copeaux, puis avance rapide vers la surface de perçage et bascule automatiquement.

3. Les boîtiers de commande d'opération centralisés et les unités portables adoptent des systèmes de contrôle numérique pour faciliter la programmation, le stockage, l'affichage et la communication. L'interface d'opération a les fonctions de dialogue homme-machine, de compensation d'erreur et d'alarme automatique.

4. L'équipement a la fonction de prévisualisation et de ré-inspection de la position du trou avant le traitement, et l'opération est très pratique.

Système de filtration d'eau central:

Équipé d'un système de filtration d'eau central, qui peut filtrer efficacement les impuretés dans le liquide de refroidissement de coupe. Le système de pulvérisation d'eau interne peut empêcher les goupilles de fer de s'enrouler sur l'outil pendant le traitement, réduire l'usure de l'outil, prolonger la durée de vie de l'outil, améliorer la finition de surface de la pièce et l'extrémité de l'outil. La goupille de sortie d'eau haute pression peut bien protéger la surface de la pièce, protéger le joint rotatif haute vitesse, empêcher les impuretés de bloquer le joint rotatif et améliorer la qualité globale de la pièce et améliorer l'efficacité du travail.

Spécifications:
