35 mm Maximum de diamètre Machine de perçage à plaque à grille CNC 40 mm Maximum d'épaisseur

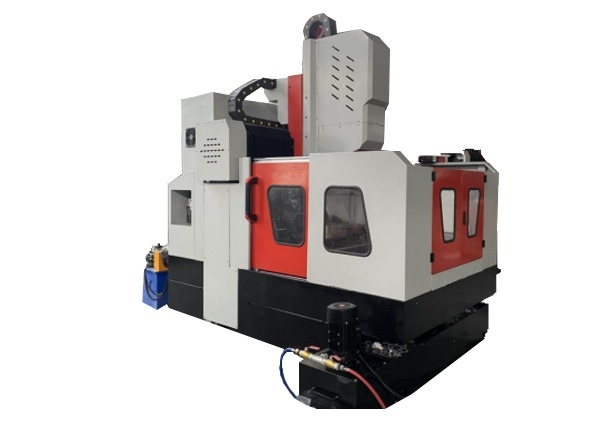

Fraiseuse et perceuse à plat CNC Modèle BHD6060

Application:

La fraiseuse et perceuse à portique CNC est principalement conçue pour le perçage, le chanfreinage, le taraudage et le fraisage de plaques et de composants structurels—comprenant les brides, les disques, les anneaux et les plaques—avec des épaisseurs de pièces dans sa plage de traitement effective. Elle facilite le perçage de trous traversants et de trous borgnes dans des pièces en un seul matériau et en matériaux composites. Le processus d'usinage est contrôlé numériquement, assurant une utilisation très pratique, et il permet une production automatisée et de haute précision sur de multiples variétés et en grandes quantités.

Chariot coulissant mobile :

Le chariot coulissant est une structure en fonte de précision. Le chariot coulissant est équipé de deux tables coulissantes à guidage dur CNC à très haute capacité de charge, d'un ensemble de paires de vis à billes de précision et d'un réducteur planétaire de haute précision connecté au servomoteur pour entraîner la tête de perçage. La tête se déplace dans la direction de l'axe Z, ce qui permet de réaliser l'avance rapide, l'avance de travail, le recul rapide, l'arrêt et d'autres actions de la tête motrice. Il a les fonctions de rupture automatique des copeaux, d'enlèvement des copeaux et de pause.

Tête de perçage :

La tête de perçage adopte un servomoteur de broche dédié, et la courroie synchrone à engrenages décélère pour augmenter le couple afin d'entraîner la broche de précision. La broche adopte les trois premiers roulements à contact angulaire japonais à cinq rangées arrière pour obtenir un changement de vitesse en continu. La broche est équipée d'un système de changement d'outil pneumatique pour permettre un remplacement d'outil rapide et pratique, l'avance est entraînée par un servomoteur et une vis à billes. Les axes X et Y peuvent être liés, en utilisant un contrôle en boucle semi-fermée, ce qui peut réaliser des fonctions d'interpolation linéaire et circulaire. L'extrémité de la broche est un trou conique BT40, équipé d'un joint rotatif haute vitesse Rotofors italien, et peut utiliser un centre de perçage en U à haute vitesse pour décharger l'eau.

Dispositif de lubrification automatique et dispositif de protection :

Cette machine-outil est équipée du dispositif de lubrification automatique à pression partielle volumétrique d'origine de Taiwan, qui peut lubrifier automatiquement diverses paires de mouvement telles que les rails de guidage, les vis-mères, les crémaillères, etc., sans impasses, et assurer la durée de vie de la machine-outil. Les axes X et Y de la machine-outil sont équipés de protections anti-poussière, et des déflecteurs anti-éclaboussures sont installés autour de l'établi.

Spécifications :
