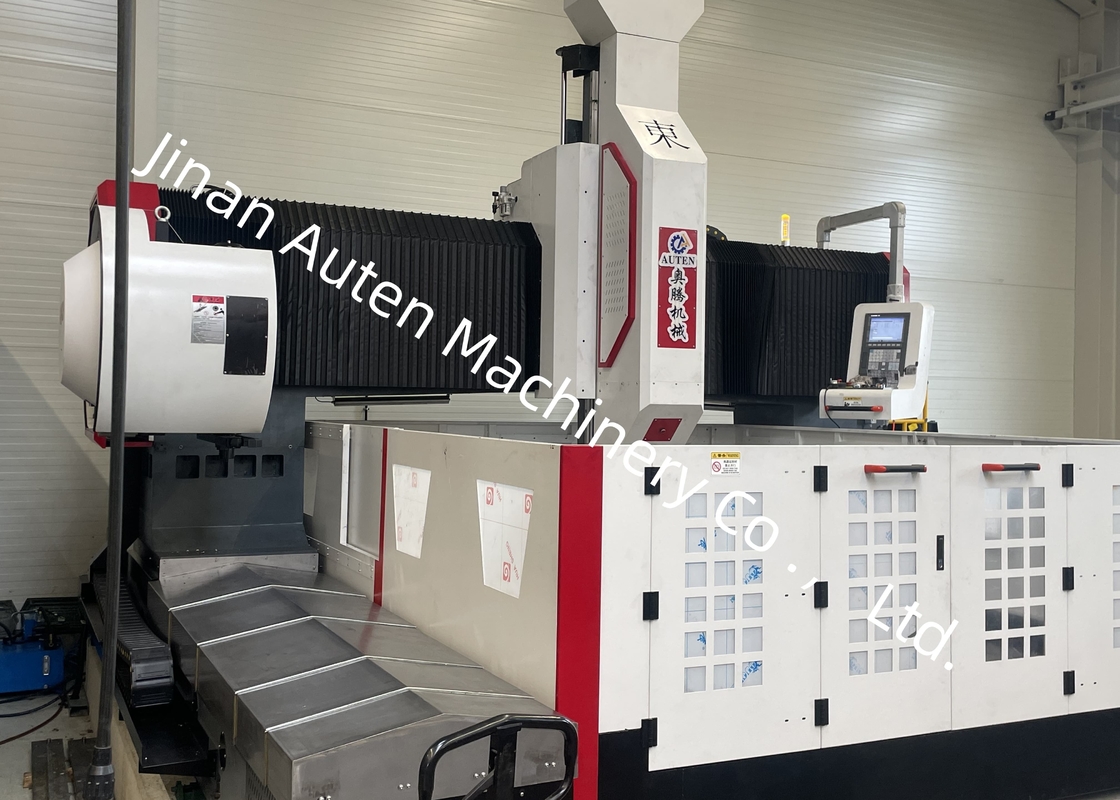

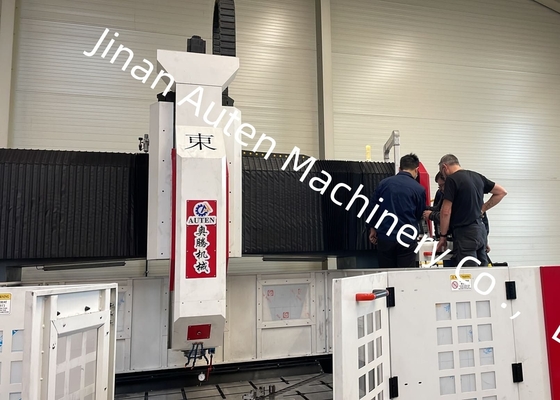

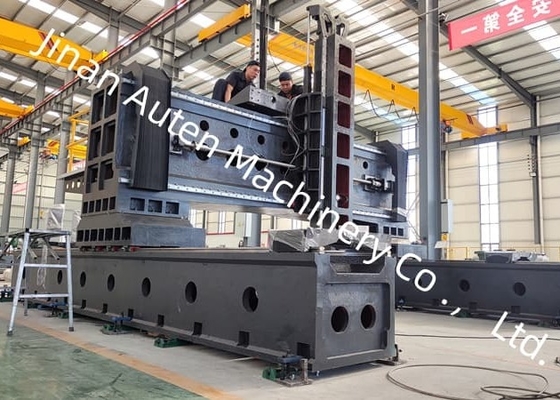

Machine de perçage de plaques CNC modèle PHD3030, diamètre de perçage max. 80 mm, production automatisée
Application :
Conçue pour le perçage, le chanfreinage, le taraudage et le fraisage de plaques et de composants structurels.
Elle est principalement utilisée pour le perçage à haut rendement de pièces telles que les brides, les disques, les anneaux et les plaques dont l'épaisseur se situe dans la plage de traitement effective. La machine permet le perçage de trous débouchants et de trous borgnes dans des pièces en un seul matériau et en matériaux composites. Ses processus d'usinage sont contrôlés numériquement, garantissant une utilisation très conviviale, et elle prend en charge une production automatisée et de haute précision sur plusieurs variétés et en grandes quantités.
Convoyeur automatique de copeaux et dispositif de refroidissement par circulation :
Il y a un convoyeur automatique de copeaux à l'arrière de l'établi et un filtre à l'extrémité. Le convoyeur automatique de copeaux est de type à chaîne plate. Une pompe de refroidissement est installée sur un côté. La sortie est connectée au système central de filtration de l'eau avec un tuyau. Le liquide de refroidissement s'écoule dans le convoyeur de copeaux, la pompe de levage du convoyeur de copeaux pompe le liquide de refroidissement dans le système de filtration de sortie central, et la pompe de refroidissement haute pression fait circuler le liquide de refroidissement filtré pour le refroidissement de la coupe. Il est également équipé d'un chariot pour le transport des déchets, ce qui est très pratique pour le transport des copeaux de fer. Cet équipement est équipé de systèmes de refroidissement des outils internes et externes. Lors du perçage à grande vitesse, l'outil est refroidi par une sortie d'eau interne, et un refroidissement externe est utilisé pour le fraisage léger. Alarme automatique de bas niveau d'eau 8.1 Lorsque le liquide de refroidissement dans le filtre est au niveau intermédiaire, le système se connectera automatiquement au moteur pour démarrer, et le liquide de refroidissement dans le convoyeur de copeaux s'écoulera automatiquement dans le filtre. Lorsqu'il atteint un niveau élevé, le moteur s'arrêtera automatiquement de fonctionner. 8.2 Lorsque le liquide de refroidissement dans le filtre est à un niveau bas, le système invitera automatiquement la jauge de niveau à émettre une alarme, la broche rétractera automatiquement l'outil et la machine s'arrêtera de fonctionner.
Fonction de mémoire en cas de coupure de courant :
L'opération est arrêtée en raison d'une panne de courant soudaine, etc. Utilisez cette fonction pour trouver rapidement et facilement l'emplacement du dernier trou percé avant la panne de courant. Les opérateurs peuvent rapidement passer à l'étape suivante, ce qui permet de gagner du temps de recherche.
Interféromètre laser :
L'interféromètre laser est utilisé pour calibrer, et vérifier et compenser avec précision l'erreur de pas, le jeu, la précision de positionnement, la précision de positionnement répétée, etc., afin de garantir la stabilité dynamique, statique et la précision d'usinage de la machine. Inspection Ballbar Chaque machine utilise un ballbar britannique RENISHAW pour calibrer la précision du cercle réel et la précision géométrique de la machine. En même temps, une expérience de coupe circulaire est réalisée pour garantir la précision d'usinage 3D et la précision du cercle de la machine.
Spécifications:
| Taille de la pièce |
Lxl |
3000x3000 mm |
| Hauteur du portique |
800 mm |
| Tête de puissance de perçage |
Qté. |
1 |
| Cône de broche |
BT50 |
| Diamètre de perçage max. |
Φ80 mm |
| Épaisseur max. |
≤180 mm |
| Diamètre de taraudage |
M3-M28 mm |
| Vitesse de broche |
30~3000 tr/min |
| Puissance du moteur de broche servo |
30kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200-800mm |
|
Mouvement latéral de la tête de puissance
(Axe X)
|
Course horizontale max. |
3000 mm |
| Vitesse de déplacement latéral |
0~9 tr/min |
| Puissance du servomoteur pour le mouvement latéral |
1x2,4 kW |
| Mouvement longitudinal du portique (axe Y) |
Course d'avance max. |
3000 mm |
| Vitesse d'avance |
0~9 m/min |
| Puissance du servomoteur d'avance |
2x2,4 kW |
| Mouvement d'avance du vérin vertical (axe Z) |
Course max. |
600 mm |
| Vitesse de déplacement |
0~8 m/min |
| Puissance du servomoteur |
1x2,4 kW |
| Précision de positionnement à trois axes |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Précision de positionnement répétée à trois axes |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Poids de la machine |
/ |
Environ 28T |
| Taille hors tout |
LxlxH |
4800x4500x3200 mm
|
