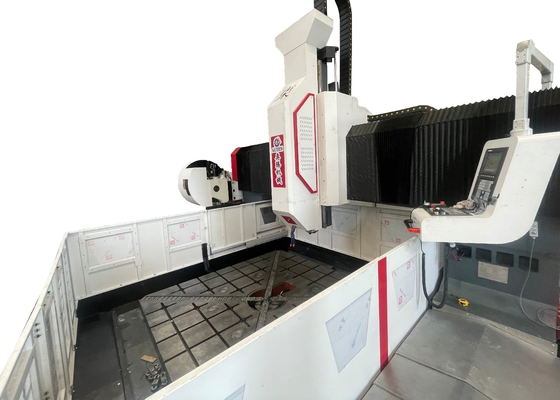

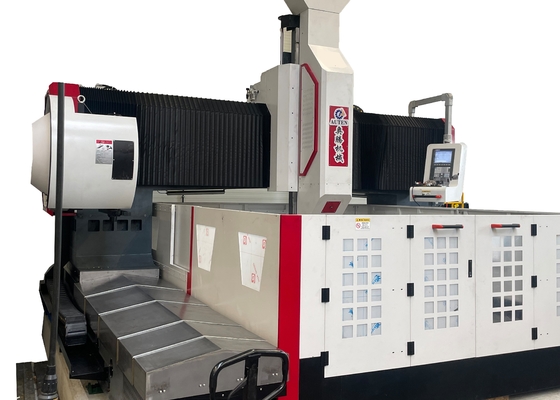

T Largeur de fente 28 mm Machine de perçage à plaque CNC 100 mm Diamètre maximal

Modèle PHD2525 Machine de forage CNC à plaque de flange 100 mm Diamètre maximal de forage

Applications:

Utilisé pour le forage, le chamfering, le tapage et le fraisage de plaques et de composants structurels.

Il est principalement dédié aux opérations de forage à haut rendement pour des pièces de travail comprenant des brides, des disques, des anneaux et des plaques dont l'épaisseur se situe dans la plage de traitement efficace.Le forage de trous et de trous morts est possible à la fois sur des pièces en un seul matériau et sur des matériaux composites. Les processus d'usinage de la machine-outil sont contrôlés numériquement, avec un fonctionnement très pratique, et elle est capable de réaliser automatique,production de haute précision avec plusieurs variétés et en quantités de masse.

Tête de puissance de forage:

La tête de puissance de forage adopte un moteur servo-fuseau spécial, qui entraîne la fuseau de précision spéciale à travers la courroie synchrone dentaire pour ralentir et augmenter le couple.Le remplacement est rapide et facile.Les axes X et Y peuvent être reliés et la commande en boucle semi-fermé est adoptée pour réaliser des fonctions d'interpolation linéaire et circulaire.L'extrémité du fuseau est un trou conique BT50, équipé d'un joint rotatif à grande vitesse, qui peut être traité avec de l'eau centrale de forage en U à grande vitesse.

Dispositif de transmission:

En adoptant la conception de haute précision des rails de guidage et des glissades importés de Taïwan, il fonctionne en douceur et améliore efficacement la capacité de charge lourde.

a. L'axe X et l'axe Z sont respectivement sous la forme de deux rails de guidage linéaires roulants comme rails de guidage et de support de charge pour les mouvements latéraux et longitudinaux.Il peut répondre aux exigences techniques du forage à grande vitesseLa transmission X-axe Z-axe adopte un servo-moteur AC pour entraîner la vis à bille de précision à tourner pour réaliser un mouvement linéaire.

b. Il y a deux rails de guidage linéaires roulants de charge lourde des deux côtés de l'axe Y, et deux rails coulissants carrés sont installés sur chaque rail de guidage pour former une voie coulissante de l'axe Y.Il peut répondre aux exigences élevées de rigidité et de résistance du cadre de portique, et peut également répondre aux avantages techniques du faible coefficient de frottement, de la vitesse de déplacement rapide, de bonnes performances d'absorption des vibrations et d'une longue durée de vie.La transmission à axe X adopte une technologie d'entraînement synchrone à double servo, c'est-à-dire qu'un servo-moteur de chaque côté entraîne la vis à bille à tourner de manière synchrone, ce qui entraîne le cadre du portique à bouger et réalise l'usinage CNC.

Dispositif de lubrification automatique et dispositif de protection:

Cette machine-outil est équipée d'un dispositif de lubrification automatique à pression partielle volumétrique d'origine de Taiwan, qui peut lubrifier automatiquement les paires en mouvement telles que les rails de guidage, les vis de plomb, les supports,Les axes X et Y de la machine-outil sont équipés de boucliers antipoussière,et une plaque d'éclaboussure imperméable est installée autour de la table de travail.

Système central de sortie d'eau:

La machine est équipée d'un système de sortie d'eau central de série. Le système de sortie d'eau interne peut empêcher la broche de fer de s'enrouler autour de l'outil pendant le traitement, réduire l'usure de l'outil,prolonger la durée de vie des outilsProtéger la surface de la pièce, protéger le joint rotatif à grande vitesse, empêcher les impuretés de bloquer le joint rotatif,améliorer la qualité de l'ensemble de la pièce, et améliorer l'efficacité du travail.

Sspécifications:
