7.5KN Force de serrage Automatisée CNC Machine de perçage de plaque 28mm T-slot Largeur 0,45KW Puissance de refroidissement

Machine de perçage de plaques CNC automatisée avec force de serrage de 7,5 KN, largeur de rainure en T de 28 mm pour structure en acier

Utilisation :

La perceuse CNC mobile à portique PZ4040/2 est conçue pour les opérations de perçage sur des plaques d'acier. Les pièces à usiner traitables comprennent les plaques de couplage utilisées dans les bâtiments en structure d'acier, les ponts et les pylônes, ainsi que les grandes brides, les plaques tubulaires d'échangeurs de chaleur et des composants similaires.L'application de cette perceuse CNC permet à l'ensemble du processus de perçage d'atteindre une automatisation complète, caractérisée par une grande précision et une grande efficacité. Elle est bien adaptée aux processus de perçage impliquant des plaques de connexion, des plaques de base, des plaques d'extrémité, des gabarits, des brides, des pièces structurelles et d'autres composants dans des secteurs tels que les structures en acier, la construction de ponts, les tours d'électricité et de communication, et les supports de chaudières de centrales thermiques.

La précision des composants usinés est conforme à la norme nationale *Code d'acceptation de la qualité de la construction des structures en acier* (GB50205-2001).

La station hydraulique est équipée d'un système de refroidissement à air.

Ce logiciel est développé par notre société et le contrôleur programmable Mitsubishi (FX3GU-64MT) avec le logiciel de programmation de l'ordinateur supérieur. Le logiciel possède les principales caractéristiques suivantes :

1. Plateforme de travail logicielle pour système Windows ou Vista ;

2. L'interface du logiciel est conviviale, l'opérabilité, la bonne interactivité, la prise en charge de l'utilisation de la souris et du clavier ;
3. Gestion claire et efficace des ressources, l'ouverture et l'enregistrement des programmes de pièces sont utilisés sous la forme d'une boîte de dialogue commune, vous pouvez ouvrir ou enregistrer le fichier dans n'importe quel répertoire, l'accès du programme aux fichiers texte indépendants, peut être une programmation hors site, une copie directe pour une utilisation locale ;
4. Il dispose d'une fonction de programmation puissante, à la fois une programmation manuelle et une programmation automatique utilisant la CAO, la programmation automatique est compatible avec AutoCAD, CAXA98 et d'autres logiciels de CAO ;
5. La fonction d'affichage des graphiques peut vérifier l'exactitude de la programmation ;

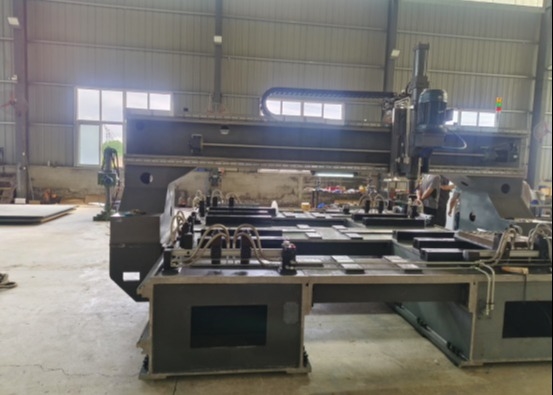

Le bâti est composé d'une base de machine, d'une table de travail et d'un cadre de support de type cadre, la base de la machine est soudée par une plaque d'acier, une structure en acier soudée, après un traitement de vieillissement. La surface de la table de travail est installée avec un cadre de support de type cadre, un cadre de support de type cadre au-dessus de la combinaison d'installation et d'un support d'activité, fixé par les vis papillon, desserrant et serrant les vis papillon pour ajuster la distance entre le support d'activité afin de répondre au traitement du support de la pièce. La zone de traitement est spacieuse, divisée en quatre zones de traitement à gauche et à droite, qui peuvent être utilisées pour le perçage, le chargement et le déchargement des pièces, et en même temps peuvent être programmées pour le perçage et le traitement des documents.

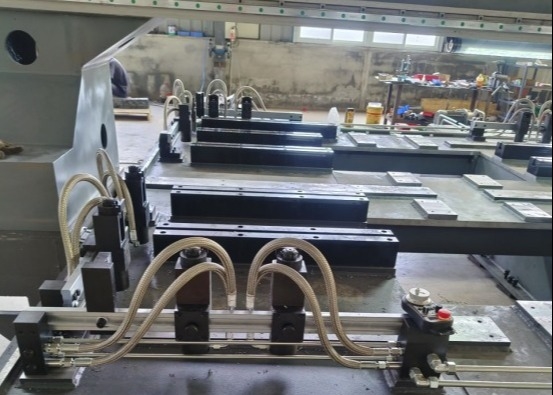

La table est entourée de douze pinces hydrauliques automatiques rapides et mobiles, qui peuvent serrer des plaques d'acier simples ou superposées à la fois. Sur les côtés gauche et droit de la base de la machine, deux rails de guidage à roulement linéaire à haute capacité de charge sont disposés de chaque côté de la base de la machine, qui sont utilisés pour guider les supports gauche et droit du portique mobile. Deux ensembles de mécanismes d'entraînement composés d'un servomoteur CA, d'une roue synchrone et d'une vis à billes sont disposés des deux côtés de la base de la machine pour le mouvement du support gauche et droit du portique, ce qui garantit une grande précision de positionnement et une précision de positionnement reproductible.

Les principales spécifications et paramètres de cette machine :

Nom du paramètre
