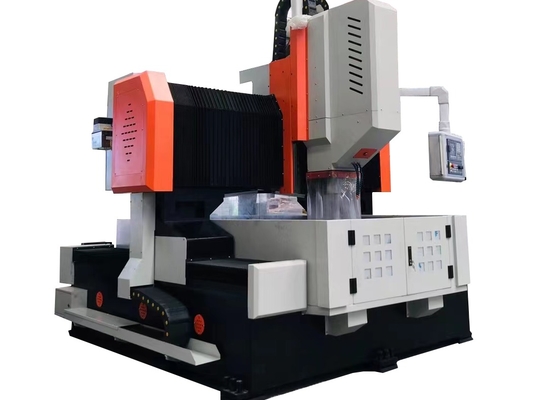

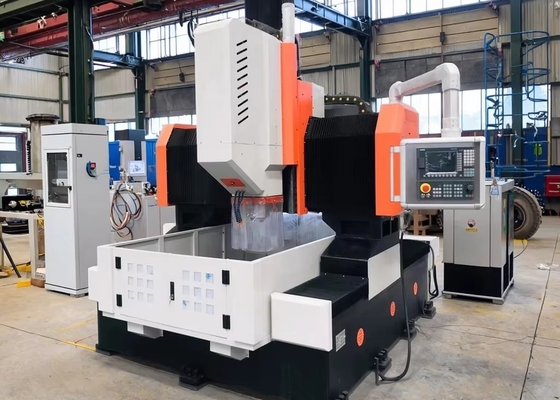

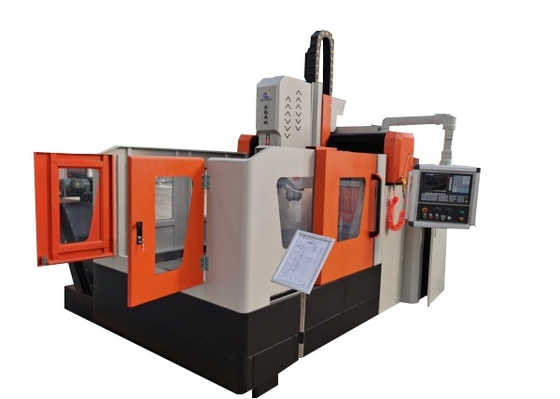

Machine de perçage de brides de plaques CNC 2000x1600mm, largeur de rainure en T de 28mm
Application :
La machine de perçage et de fraisage à portique CNC est principalement conçue pour le perçage, le chanfreinage, le taraudage et le fraisage de plaques et de composants structurels, notamment les brides, les disques, les anneaux et les plaques, avec des épaisseurs de pièces dans la plage de traitement effective. Elle permet le perçage de trous traversants et de trous borgnes dans des pièces en matériau unique et en matériaux composites. Le processus d'usinage est contrôlé numériquement, garantissant une utilisation très conviviale, et il prend en charge une production automatisée et de haute précision sur plusieurs variétés et en grandes quantités.
1. Bâti de machine et établi :
Le bâti de la machine est soudé, puis recuit et usiné avec précision, ce qui se traduit par une rigidité dynamique et statique exceptionnelle sans déformation. Deux guides linéaires de haute précision sont montés des deux côtés de la base du bâti, assurant une répartition uniforme de la force sur les glissières et améliorant considérablement la rigidité, la résistance à la traction et la résistance à la compression de la machine-outil. Le système d'entraînement utilise des servomoteurs CA associés à des ensembles de vis à billes de précision pour un entraînement double face, permettant au portique de se déplacer le long de l'axe Y. De plus, l'établi est équipé d'un système de serrage à vérin hydraulique.
2. Tête de perçage :
La tête de puissance de perçage intègre un servomoteur de broche dédié, qui transmet la puissance à une broche de précision spécialisée via une courroie synchrone crantée pour augmenter le couple. La broche est équipée d'une configuration de roulements à contact angulaire japonais à six rangées (quatre rangées à l'avant et deux rangées à l'arrière), permettant un réglage de la vitesse en continu. Un système de changement d'outil pneumatique est intégré à la broche, assurant un remplacement d'outil rapide et sans problème.
Le mouvement d'avance est entraîné par un servomoteur en conjonction avec une vis à billes. Les axes X et Y prennent en charge la liaison et utilisent un contrôle en boucle semi-fermée, facilitant les fonctions d'interpolation linéaire et circulaire. L'extrémité de la broche est dotée d'un trou conique BT50, équipé d'un joint rotatif à grande vitesse, et est capable d'usiner avec un foret en U à grande vitesse avec une sortie centrale.
3. Dispositif de lubrification automatique et dispositif de protection :
La machine-outil est équipée d'un dispositif de lubrification automatique à pression partielle volumétrique fabriqué à Taïwan, qui permet la lubrification automatique des rails de guidage, des vis mères, des crémaillères et autres paires mobiles sans aucun point mort, assurant ainsi la durée de vie de la machine-outil. Les axes X et Y de la machine-outil sont équipés de capots de protection anti-poussière, tandis que des protections anti-éclaboussures étanches sont installées autour de l'établi.
Spécifications :
| Taille de la pièce |
Lxl |
2000x1600 mm |
| Hauteur du portique |
600 mm |
| Établi |
Largeur de la rainure en T |
28mm |
| Tête de puissance de perçage |
Qté. |
1 |
| Cône de broche |
BT40 |
| Diamètre de perçage max. |
Φ40 mm |
| Épaisseur max. |
≤100 mm |
| Diamètre de taraudage |
M3-M24 |
| Vitesse de broche |
30~3000 tr/min |
| Puissance du servomoteur de broche |
11kW/15kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200-600mm |
|
Mouvement latéral de la tête de puissance
(Axe X)
|
Course horizontale max. |
1600 mm |
| Vitesse de déplacement latéral |
0~8 tr/min |
| Puissance du servomoteur pour le mouvement latéral |
2,4kW |
| Mouvement longitudinal du portique (axe Y) |
Course d'avance max. |
2000 mm |
| Vitesse de déplacement d'avance |
0~8 m/min |
| Puissance du servomoteur d'avance |
2x2,4kW |
| Mouvement d'avance du bélier vertical (axe Z) |
Course max. |
400 mm |
| Vitesse de déplacement |
0~8 m/min |
| Puissance du servomoteur |
2,4kW (Frein) |
| Précision de positionnement à trois axes |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Précision de positionnement répétée à trois axes |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Poids de la machine |
/ |
Environ 11T |
| Taille hors tout |
LxlxH |
5300x3400x2700 mm |
