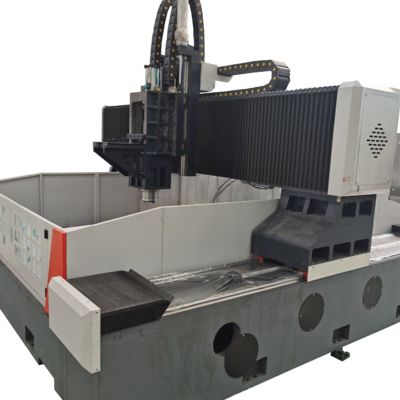

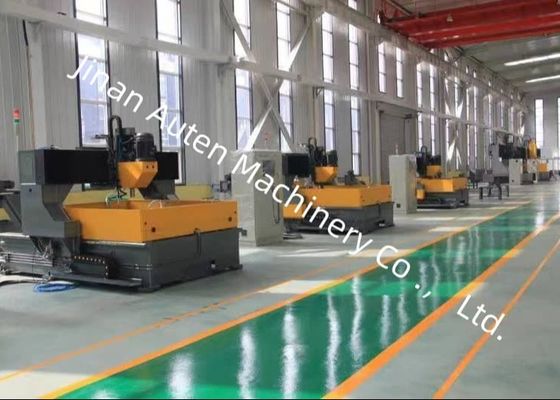

100 mm d'épaisseur Machine de forage et de fraisage de plaques CNC M3-M24 Diamètre de frappe
Applications:
La machine de perçage et de fraisage à portique CNC est principalement conçue pour les opérations de perçage, de camouflage, de fraisage et de fraisage sur les composants de plaque/structure, y compris les brides, disques, anneaux et plaques,Il permet de percer des trous et des trous morts dans des pièces à un seul matériau et des matériaux composites.L'ensemble du processus de traitement est contrôlé numériquementCe matériel est capable de réaliser une production automatisée avec une grande précision, d'accueillir de multiples variétés et de faciliter la fabrication de masse.
Les spécifications:
| Taille de la pièce |
LxW |
Pour les véhicules à moteur |
| Hauteur du gantry |
600 mm |
| Tableau de travail |
Largeur de la fente en T |
28 mm |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
| Diamètre maximal du forage |
Φ40 mm |
| Épaisseur maximale |
≤ 100 mm |
| Diamètre du robinet |
M3 à M24 |
| Vitesse du fuseau |
30 à 3000 tours/min |
| Puissance du moteur de servo-fuseau |
11 kW/15 kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200 à 600 mm |
|
Mouvement latéral de la tête de puissance
(axe X)
|
Max.course horizontale |
Unité de mesure |
| Vitesse de déplacement latéral |
0 à 8 tours/min |
| Servo-moteur pour mouvement latéral |
2.4 kW |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation |
2 000 mm |
| Vitesse de déplacement des aliments |
0 à 8 m/min |
| Puissance du servomoteur d'alimentation |
2x2,4 kW |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. coup de cœur |
400 mm |
| Vitesse de déplacement |
0 à 8 m/min |
| Servo moteur |
2.4 kW (frénésie) |
| Précision de positionnement à trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,015/1000 mm |
| Précision de positionnement répétée sur trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,01/1000 mm |
| Taille globale |
LxWxH |
Pour les pièces de rechange |
Structure de l'équipement
Il est principalement composé d'une table de travail à lit, d'un portique mobile, d'une selle de glisse mobile, d'une tête de puissance de forage et de fraisage, d'un dispositif de lubrification automatique, d'un dispositif de protection,un dispositif de refroidissement en circulation, un système de commande numérique, un système électrique et d'autres composants, supportés et guidés par des paires de guides roulants et entraînés par des paires de vis à plomb de précision,la machine-outil possède une grande précision de positionnement et une précision de positionnement répétée.
1Le lit de machine et le banc de travail:
Le lit de la machine est soudé, suivi d'un recuit et d'un usinage de précision, ce qui donne une rigidité dynamique et statique exceptionnelle sans déformation.Deux guides linéaires de haute précision sont montés des deux côtés de la base du lit, assurant une répartition uniforme de la force sur les glissades de guidage et améliorant considérablement la rigidité de la machine-outil ainsi que sa résistance à la traction et à la compression.Le système d'entraînement utilise des servomotors à courant alternatif couplés à des ensembles de vis à billes de précision pour l'entraînement double faceLe banc de travail est également équipé d'un système hydraulique de serrage des cylindres.
2Le portail mobile:
Le portique mobile est construit à partir de pièces moulées en fer gris (HT250), avec deux guides linéaires roulants à charge extrêmement élevée montés sur son côté avant.en combinaison avec un servomoteurLe mouvement du portique est réalisé par un servo-moteur qui, à l'aide d'un moteur de freinage, assure le déplacement de la tête d'entraînement sur l'axe X.par un accouplement de précision, entraîne l'écrou à bille à tourner sur l'écrou à bille.
3- Une selle mobile.
La selle mobile est un composant structural en fonte de précision. Elle est équipée de deux glissades linéaires CNC à charge ultra-haute, d'un ensemble de paires de vis à billes de précision,un réducteur planétaire de haute précision connecté au servo-moteurLe poids de la tête de puissance est équilibré pour réduire la charge de vis et prolonger la durée de vie de la vis.permettant des actions telles que la mise en œuvre rapide, travailler vers l'avant, rapidement vers l'arrière et arrêter la tête de puissance, ainsi que des fonctions de rupture automatique de la puce, de retrait de la puce et de pause.
La machine de perçage et de fraisage à portique CNC est un équipement industriel de haute performance spécialement conçu pour le traitement de précision des plaques et des composants structurels.Ses principales applications couvrent un large éventail d'opérations, y compris le perçage, le chanfrage, le tapage et le fraisage, pour les pièces de travail à cible telles que les brides, les disques, les anneaux et les plaques,d'une épaisseur strictement inférieure à la plage de traitement efficace désignée par la machine.
La machine de forage et de fraisage à plaque CNC à grande vitesse est essentielle dans les ateliers de structures en acier, l'énergie éolienne et les secteurs des ponts.
Dans les ateliers sidérurgiques, il permet un forage/moulinage précis des plaques et des connecteurs structurels, assurant un assemblage de cadre robuste.il traite les tours et les brides de turbine avec précision pour résister aux conditions difficilesDans la construction de ponts, il gère des poutres et des supports, garantissant des connexions stables et durables sous des charges dynamiques.
