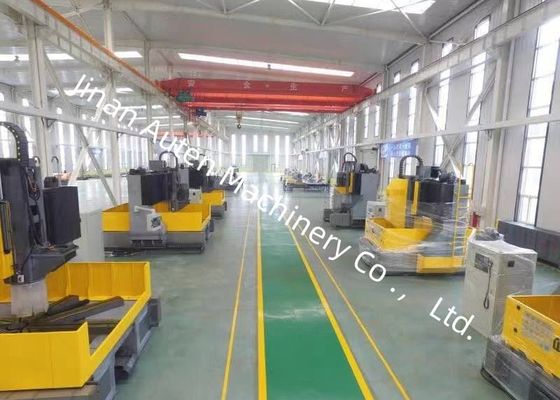

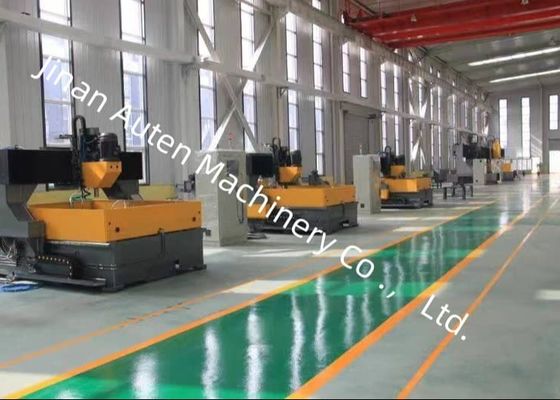

15KW Servo moteur à broche puissance CNC gantry machine de perçage de la bride 40mm diamètre de perçage
Applications:
La machine de perçage et de fraisage à portique CNC est principalement conçue pour exécuter des opérations de perçage, de camérisation, de fraisage et de fraisage sur des plaques et des composants structurels, tels que des brides, des disques,les anneaux, et les plaques dont l'épaisseur de la pièce est comprise dans le champ de transformation effectif.Il facilite le perçage de trous et de trous morts dans les pièces mono-matériaux et les matériaux composites. L'ensemble du processus d'usinage est contrôlé numériquement, ce qui assure un fonctionnement très convivial. Cet équipement est compétent pour réaliser une production automatisée avec une grande précision,adaptation à plusieurs variétés, et de soutenir la fabrication de masse.
Les spécifications:
| Taille de la pièce |
LxW |
Pour les véhicules à moteur |
| Hauteur du gantry |
600 mm |
| Tableau de travail |
Largeur de la fente en T |
28 mm |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
| Diamètre maximal du forage |
Φ40 mm |
| Épaisseur maximale |
≤ 100 mm |
| Diamètre du robinet |
M3 à M24 |
| Vitesse du fuseau |
30 à 3000 tours/min |
| Puissance du moteur de servo-fuseau |
11 kW/15 kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200 à 600 mm |
|
Mouvement latéral de la tête de puissance
(axe X)
|
Max.course horizontale |
Unité de mesure |
| Vitesse de déplacement latéral |
0 à 8 tours/min |
| Servo-moteur pour mouvement latéral |
2.4 kW |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation |
2 000 mm |
| Vitesse de déplacement des aliments |
0 à 8 m/min |
| Puissance du servomoteur d'alimentation |
2x2,4 kW |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. coup de cœur |
400 mm |
| Vitesse de déplacement |
0 à 8 m/min |
| Servo moteur |
2.4 kW (frénésie) |
| Précision de positionnement à trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,015/1000 mm |
| Précision de positionnement répétée sur trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,01/1000 mm |
| Taille globale |
LxWxH |
Pour les pièces de rechange |
1Tête de forage:
La tête de puissance de forage utilise un moteur servo-fuseau dédié, qui transmet l'énergie à une fuseau de précision spécialisée via une courroie synchrone dentée pour améliorer le couple de sortie.Le fuseau est équipé d'un roulement japonais angulaire de contact (quatre à l'avant et deux à l'arrière)Il est équipé d'un système pneumatique de changement d'outil, assurant un remplacement rapide et pratique.
Le mouvement d'alimentation est entraîné par un servo-moteur en combinaison avec une vis à bille.permettant des interpolations linéaires et circulairesL'extrémité du fuseau est dotée d'un trou conique BT50, accompagné d'un joint rotatif à grande vitesse, et est capable de traiter avec une perceuse U à grande vitesse à travers la sortie centrale.
2- Dispositif de transmission:
Il adopte une conception de haute précision intégrant des rails de guidage et des rouleaux coulissants importés de Taiwan, assurant un fonctionnement en douceur et améliorant efficacement la capacité de charge lourde.
(1) L'axe X et l'axe Z utilisent chacun deux guides linéaires roulants comme voies de guidage et de support pour les mouvements latéraux et longitudinaux, respectivement.qui peut répondre aux exigences techniques du forage à grande vitesseLa transmission de l'axe X et de l'axe Z utilise des servomoteurs AC pour entraîner les vis à billes de précision pour la rotation, réalisant ainsi un mouvement linéaire.
(2) L'axe Y est équipé de deux guides linéaires de roulement à grande capacité de chaque côté, dont l'un est doté d'une structure suspendue latéralement, formant ensemble la voie coulissante de l'axe Y.Cette configuration répond aux exigences de rigidité et de résistance élevées du cadre du portique, tout en présentant des avantages techniques tels qu'un faible coefficient de frottement, une vitesse de mouvement élevée, d'excellentes performances d'absorption des vibrations et une durée de vie prolongée.
La transmission à axe X adopte une technologie d'entraînement synchrone à double servo-moteur: un servo-moteur est installé de chaque côté, qui entraîne synchronément la rotation des vis à billes,en déplaçant ainsi le cadre du portique et en permettant des opérations d'usinage CNC.
La machine de perçage et de fraisage à portique CNC est un dispositif industriel de haute performance spécialement développé pour l'usinage de précision de plaques et de composants structurels.Ses principales applications couvrent un large éventail d'opérations, y compris le perçage, le chanfrage, le tapage et le fraisage, en mettant l'accent sur les pièces de travail telles que les brides, les disques, les anneaux et les plaques,d'une épaisseur strictement inférieure à la plage de traitement efficace spécifiée par la machine.
La machine de forage et de fraisage à plaque CNC à grande vitesse joue un rôle essentiel dans des secteurs tels que les ateliers de structures en acier, la production d'énergie éolienne et la construction de ponts.
Dans les ateliers de construction d'acier, il facilite le forage et le fraisage précis des plaques structurelles et des composants de connexion, assurant ainsi le montage robuste des cadres.Il traite les tours de turbines et les pièces de brides avec une grande précision.Pour la construction de ponts, il s'occupe de l'usinage des poutres et des supports, assurant des connexions stables et durables sous charges dynamiques.Son efficacité opérationnelle apporte un soutien important à ces infrastructures essentielles et aux domaines de l'énergie propre.
