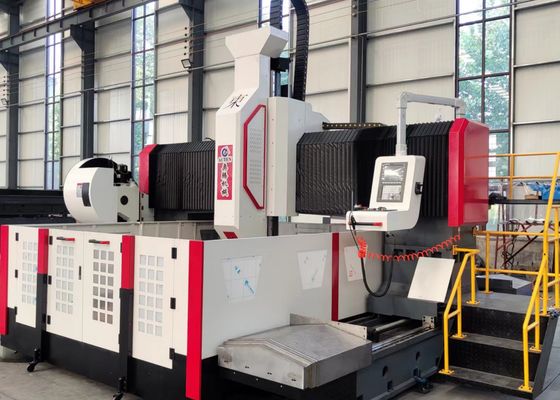

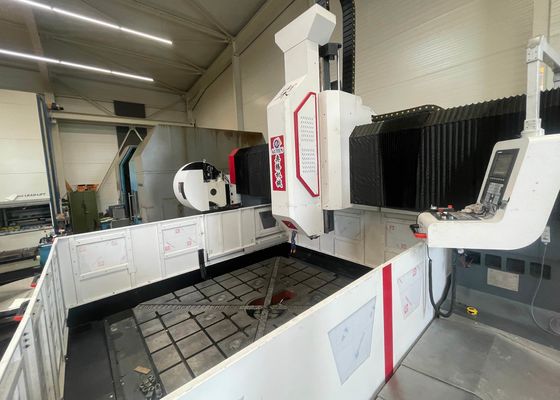

Modèle de machine de perçage et de fraisage PHD3016, dimensions de la pièce : 3000x1600mm, diamètre de perçage max. : 70mm

Modèle de perceuse et fraiseuse PHD3016 pour pièces de 3000x1600mm, diamètre de perçage max. 70mm

Application:

Cet équipement de perçage pour plaques et brides à portique CNC est conçu pour le perçage, le chanfreinage, le taraudage et le fraisage de composants de plaques/structures.

Il est principalement destiné au perçage à haut rendement de pièces, notamment les brides, les disques, les anneaux et les plaques, dont l'épaisseur se situe dans la plage de fonctionnement effective. Il permet le perçage de trous débouchants et de trous borgnes dans des pièces en matériau unique et en matériaux composites. Les processus d'usinage de la machine-outil sont contrôlés numériquement, ce qui garantit une commodité opérationnelle exceptionnelle. Il prend en charge une production automatisée et de haute précision sur plusieurs variétés et en grandes séries.

Spécifications:

Caractéristiques du produit

1. Établi
Construit en fonte grise (HT250), l'établi subit un double revenu et un traitement de relaxation vibratoire, offrant une excellente rigidité et une stabilité dimensionnelle. Sa surface de travail présente une structure de moulage intégrée.

2. Portique mobile
Fabriqué en fonte grise (HT250), le portique mobile est équipé de deux ensembles de guidages linéaires à rouleaux à très haute capacité de charge, d'un ensemble de vis à billes de précision et d'un servomoteur, configurant la glissière de la tête de puissance comme l'axe Y. La tête de perçage est montée sur la plaque de glissière de la tête de puissance pour un mouvement co-directionnel. La traversée du portique est réalisée via le servomoteur, qui entraîne la rotation de la vis à billes par l'intermédiaire d'un accouplement de précision. des programmes de perçage. Les fonctions d'aperçu et de vérification du pré-perçage améliorent encore la commodité et la précision opérationnelles.

3. Chariot mobile
Le chariot mobile est doté d'une construction en fonte de précision. Il est équipé de deux ensembles de tables coulissantes à rails durs CNC à très haute capacité de charge, d'un ensemble de vis à billes de précision et d'un réducteur planétaire de haute précision relié à un servomoteur, entraînant la tête de perçage pour se déplacer le long de l'axe Z. Cette configuration permet à la tête de puissance d'effectuer des actions telles qu'une avance rapide, une avance de travail, une rétraction rapide et un arrêt, tout en intégrant des fonctionnalités de rupture de copeaux automatique, d'enlèvement de copeaux et de pause.

4. Système de transmission
Cet équipement adopte une configuration de haute précision intégrant des rails de guidage et des blocs coulissants HIWIN de Taiwan, assurant un fonctionnement en douceur tout en améliorant considérablement la capacité de charge lourde.
Les axes X et Z sont chacun équipés de deux rails de guidage linéaires à rouleaux, servant de rails de guidage et de support de charge pour les mouvements transversal et longitudinal respectivement. Cette conception répond aux exigences techniques des opérations de perçage à grande vitesse. Pour la transmission, les axes X et Z utilisent tous deux des servomoteurs CA pour entraîner la rotation des vis à billes de précision, réalisant ainsi un mouvement linéaire précis. des magasins de disques d'outils ou des magasins d'outils linéaires sont disponibles, ce qui améliore considérablement l'efficacité de l'usinage.

La perceuse, marqueuse et fraiseuse à portique CNC pour brides et acier au carbone représente un appareil industriel industriel haute performance, méticuleusement conçu pour l'usinage de précision de composants de type plaque et de pièces structurelles. Cet équipement est personnalisé pour traiter des pièces, notamment des brides, des disques, des anneaux et des plaques plates, avec une exigence fondamentale que l'épaisseur de ces pièces soit entièrement conforme à la plage d'usinage effective spécifiée de la machine.

Dans les ateliers de construction métallique, cet équipement assure le perçage et le fraisage de précision des plaques structurelles et des éléments de liaison, établissant ainsi une base solide pour l'assemblage stable des ossatures en acier. Pour le secteur de l'énergie éolienne, il fournit des solutions d'usinage de haute précision pour les tours et les brides d'éoliennes, un processus indispensable qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (par exemple, vents intenses, fluctuations de température). Dans les projets de construction de ponts, l'équipement traite les poutres de pont et les supports, assurant la formation de connexions stables et durables conçues pour résister aux charges dynamiques tout au long de la longue durée de vie du pont.
