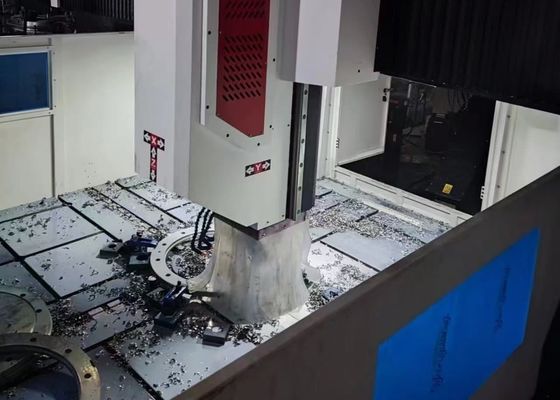

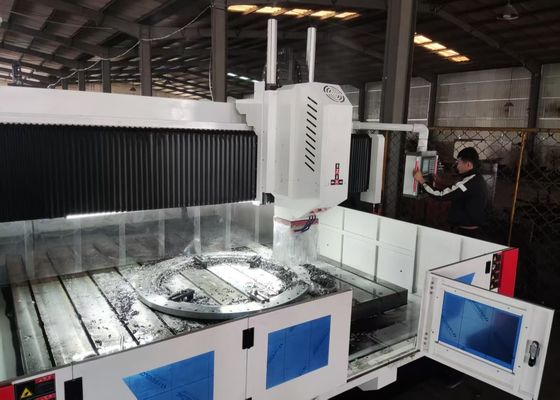

13000x1000mm Taille de la pièce à usiner Machine de forage et de fraisage de tôle CNC M3-M10 Diamètre de frappe

13000x1000mm Taille de la pièce à usiner Machine de forage et de fraisage de tôle CNC M3-M10 Diamètre de frappe

Application du projet:

Cet équipement de perçage et de fraisage de tôle de plaque de portique CNC est principalement conçu pour effectuer des processus de perçage, de camérisation, de frappe, de fraisage et de forage sur des plaques et des composants structurels.Il offre des performances de forage efficaces pour les pièces de travail, y compris les brides, disques, anneaux et plaques dont l'épaisseur se situe dans sa plage de fonctionnement effective, capables d'être usinés à travers des trous et des trous morts,il est compatible à la fois avec des composants mono-matériels et des matériaux compositesLa machine-outil est dotée d'une technologie de commande numérique qui assure une commodité d'exploitation exceptionnelle.production de haute précision de différents types de produits dans des scénarios de fabrication à grande échelle.

Les spécifications:

Caractéristiques du produit

1- Lit et table de travail:
Le lit et la table de travail sont construits en pièces moulées intégrées en fer gris (HT250), soumis à des traitements de recuit secondaire et de vieillissement,et finition avec usinage de précision pour garantir une rigidité dynamique et statique supérieureLa surface de la table de travail est équipée de fentes en T usinées de précision dans une disposition optimisée, ce qui facilite le serrage sûr de la pièce.La base du lit est équipée de deux voies de guidage linéaires de haute précision de chaque côté, assurant une répartition uniforme de la force sur les glissades de guidage et améliorant considérablement la rigidité de la machine-outil ainsi que sa résistance à la traction et à la compression.Le système d'entraînement utilise des servomotors à courant alternatif couplés à des vis à billes de précision pour l'actionnement à double face, permettant au portique de traverser le long de l'axe Y. Des boulons réglables sont placés stratégiquement sur la base du lit,permettant un étalonnage simple de l'alignement horizontal du lit et de la table de travail.

2Portique mobile:
La selle mobile est un composant structural en fonte de précision, intégré à quatre glissières de guidage linéaires CNC à haute charge, un ensemble de vis à billes de précision,un réducteur planétaire de haute précision relié à un servomoteurIl est également équipé d'un cylindre d'équilibrage de l'azote, qui sert à contrebalancer le poids de la tête de puissance, à réduire la charge sur la vis, à prolonger la durée de vie de la vis,et conduire la tête de puissance de forage pour se déplacer le long de l'axe ZCette configuration permet des opérations telles que l'avancement rapide, l'alimentation de travail, la rétraction rapide et l'arrêt, tout en incorporant des fonctionnalités de rupture automatique des puces, de retrait des puces et de pause.

3. Tête de puissance de forage:
La tête de puissance de forage est équipée d'un servo-moteur spindle dédié,qui utilise une courroie synchrone dentée pour réduire la vitesse et amplifier le couple pour entraîner une broche de précision spécialiséeLe fuseau intègre un roulement japonais angulaire à contact à six rangées (quatre à l'avant, deux à l'arrière) pour permettre un réglage de vitesse sans pas.Il est équipé d'un système pneumatique de changement d'outilLe mouvement d'alimentation est actionné par un servo-moteur et un ensemble de vis à billes.Les axes X et Y disposent de capacités d'interconnexion et utilisent un contrôle en boucle semi-fermée pour obtenir des fonctions d'interpolation linéaire et circulaireL'extrémité du fuseau est conçue avec un trou conique BT50 et intégrée à un joint rotatif à grande vitesse, permettant un usinage à grande vitesse de la perceuse U avec refroidissement à l'eau centrale.

5Système de transmission:
En incorporant des rails de guidage importés de Taiwan et une conception de glissement de haute précision, le système de transmission assure un fonctionnement en douceur tout en améliorant la capacité de manutention de charges lourdes.

La machine de perçage, de marquage et de fraisage CNC de type portique pour les brides et l'acier au carbone est un équipement industriel de haute performance,d'une épaisseur n'excédant pas 1 mm,Cet appareil est conçu sur mesure pour le traitement de pièces de travail telles que les brides, les disques, les anneaux et les plaques plates,avec une exigence fondamentale que l'épaisseur de ces pièces soit strictement conforme à la plage d'usinage efficace spécifiée par la machine.

Dans les ateliers de construction en acier, cet équipement assure le forage et le fraisage de précision des plaques structurelles et des composants de connexion,établissant une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit des solutions d'usinage de haute précision pour les tours d'éoliennes et les brides, un processus essentiel qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, facilitant la formation de poutres stables,connexions durables conçues pour supporter des charges dynamiques tout au long de la durée de vie prolongée du pont.
