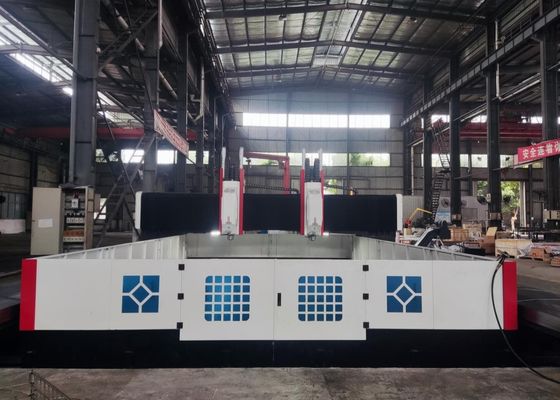

Taille de la pièce à usiner 3000x2200mm Machine de forage et de fraisage à plaque CNC

Taille de la pièce à usiner 3000x2200mm Machine de forage et de fraisage à plaque CNC

Application du projet:

La machine de forage et de fraisage à portique CNC est principalement conçue pour le forage, le chanfrage, le tapage et le fraisage de plaques et de composants structurels, y compris les brides, disques, anneaux,et autres pièces à usiner dont l'épaisseur se situe dans la plage de traitement effective de l'équipementIl permet de percer des trous et des trous aveugles sur des pièces à un matériau et sur des matériaux composites.L'ensemble du processus d'usinage est contrôlé numériquement pour une commodité opérationnelle exceptionnelle, soutenant la production automatisée, la haute précision, le traitement multi-variétés et la fabrication de masse.

Les spécifications:

Caractéristiques du produit

1Le lit de machine et le banc de travail:
Le lit de la machine et le banc de travail sont des pièces de fonte en fer gris (HT250).Ils présentent une rigidité dynamique et statique exceptionnelle avec zéro déformation.La surface du banc de travail est munie de fentes en T, précision et disposition optimale, pour faciliter le serrage de la pièce.Deux ensembles de guides linéaires de haute précision sont montés des deux côtés de la base du lit, assurant une répartition uniforme de la force sur les glissades de guidage et améliorant considérablement la rigidité, la résistance à la traction et la résistance à la compression de la machine-outil.Le système d'entraînement utilise des servo-moteurs à courant alternatif couplés à des ensembles de vis à billes de précision pour la conduite double faceDes boulons réglables sont répartis au bas du lit, permettant un nivellement pratique du lit et du banc.

2Le portail mobile:
Le portique mobile est construit à partir de pièces moulées en fer gris (HT250).Un ensemble de vis à bille de précision couplé avec un servo-moteur permet à la plaque coulissante de la tête de puissance de se déplacer le long de l'axe XLa plaque coulissante de la tête de puissance est équipée d'une tête de puissance de forage.qui entraîne l'écrou de vis à bille à tourner sur la vis à bille à travers un accouplement de précision.

3- Une selle mobile.
La selle mobile est un composant structural en fonte de précision, équipé de deux ensembles de rails linéaires CNC à très haute capacité de charge, d'un ensemble de vis à billes de précision, d'un système de détection de la pression et d'un système de détection de la pression.et un réducteur planétaire de haute précision qui se connecte au servomoteurLe poids de la tête de puissance de forage est équilibré pour réduire la charge de vis et prolonger la durée de vie de la vis à bille.permettant des actions telles que le mouvement rapide vers l'avant, un mouvement en arrière rapide et l'arrêt de la tête de puissance, ainsi que des fonctions automatiques de rupture de la puce, de retrait de la puce et de pause.

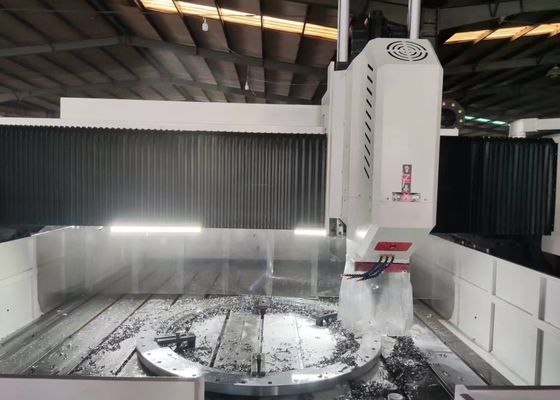

4Tête de forage:
La tête de puissance de forage utilise un moteur servo-fuseau dédié, qui transmet l'énergie à une fuseau de précision spécialisée via une courroie synchrone dentée pour augmenter le couple.La broche est configurée avec des roulements de contact angulaires japonais disposés dans une structure de six rangées (quatre à l'avant et deux à l'arrière)Équipé d'un système pneumatique de changement d'outil, le fuseau assure un remplacement rapide et pratique de l'outil.Le mouvement d'alimentation est entraîné par un servo-moteur couplé à une vis à billeLes axes X et Y prennent en charge l'opération de liaison et adoptent un contrôle en boucle semi-fermé, réalisant des fonctions d'interpolation linéaire et circulaire.L'extrémité de la broche est dotée d'un trou conique BT50 et est équipée d'un joint rotatif à grande vitesse, permettant un traitement U-drill à grande vitesse avec alimentation en liquide de refroidissement par broche.

Cet équipement industriel CNC à portique haute performance, spécialisé dans les opérations de forage et de marquage pour les plaques et la tôle,est spécialement conçu pour l'usinage de précision de composants de type plaque et de pièces structurelles. spécialement conçus pour le traitement de pièces, y compris les brides, disques, anneaux et plaques plates,Il comporte une exigence fondamentale selon laquelle l'épaisseur de ces pièces doit être strictement alignée sur les spécifications d'usinage efficaces prédéfinies de la machine..

Dans les usines de fabrication de structures en acier, cet équipement effectue le forage et le fraisage de précision sur les plaques structurelles et les composants de connexion,établissant ainsi une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit des solutions d'usinage de haute précision pour les tours d'éoliennes et les brides, un processus essentiel qui garantit que ces pièces peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, permettant la formation de poutres stables, de poutres de support et de poutres de support.connexions durables conçues pour supporter des charges dynamiques tout au long de la longue durée de vie du pont.
