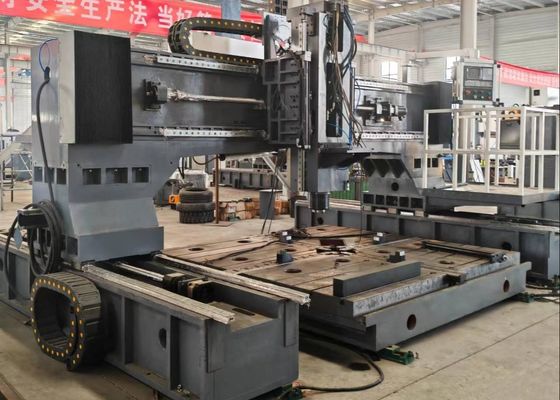

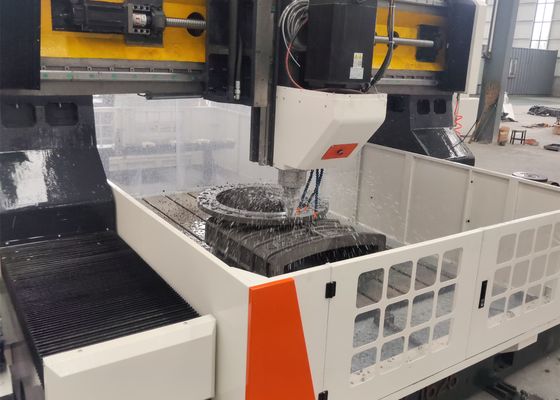

6500x4000x2700mm Taille globale Machine de fraisage à forage à brides CNC de 28 mm largeur de fente en T
Application du projet:
La machine de forage et de fraisage à portique CNC est principalement conçue pour le forage, le chanfrage, le tapotement et le fraisage de plaques et de composants structurels, y compris les brides, les disques, les anneaux,et autres pièces de travail dont l'épaisseur se situe dans le champ d'usinage effectif de l'équipementIl facilite le forage de trous et de trous morts dans les composants mono-matériels et les matériaux composites.offrant une facilité d'exploitation supérieure tout en permettant une production automatisée, une haute précision, un traitement multivarié et une fabrication à grande échelle.
Les spécifications:
| Taille de la pièce |
LxW |
Pour les véhicules à moteur |
| Hauteur du gantry |
600 mm |
| Tableau de travail |
Largeur de la fente en T |
28 mm |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
| Max. diamètre de forage |
Φ50 mm |
| Diamètre du robinet |
M3 à M24 |
| Vitesse du fuseau |
30 à 3000 tours/min |
| Puissance du moteur de servo-fuseau |
22 kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200 à 600 mm |
|
Mouvement latéral de la tête de puissance(axe X)
|
Max.course horizontale |
2200 mm |
| Vitesse de déplacement latéral |
0 à 8 tours/min |
| Servo-moteur pour mouvement latéral |
2.4 kW |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation |
3 000 mm |
| Vitesse de déplacement des aliments |
0 à 8 m/min |
| Puissance du servomoteur d'alimentation |
2x2,4 kW |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. coup de cœur |
1 000 mm |
| Vitesse de déplacement |
0 à 8 m/min |
| Servo moteur |
2.4 kW (frénésie) |
| Précision de positionnement à trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,015/1000 mm |
| Précision de positionnement répétée sur trois axes |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
± 0,01/1000 mm |
| Taille globale |
LxWxH |
Pour les véhicules à moteur à combustion |
Caractéristiques du produit
1- Dispositif de transmission:
Les rails de guidage taïwanais importés de haute précision assurent un fonctionnement en douceur tout en améliorant efficacement la capacité de charge lourde de l'équipement.
L'axe X et l'axe Z utilisent chacun deux guides linéaires roulants comme rails de guidage et de support pour les mouvements latéraux et longitudinaux, respectivement,répondant aux exigences techniques pour le forage à grande vitessePour la transmission, les deux axes utilisent des servomotors à courant alternatif pour entraîner des vis à billes de précision pour le mouvement de rotation, obtenant ainsi un déplacement linéaire.
L'axe Y est équipé de deux guides linéaires roulants lourds, chacun équipé de deux rouleaux carrés pour former la voie coulissante de l'axe Y.Cette configuration répond aux exigences de rigidité et de résistance élevées du cadre de portique, tout en offrant des avantages techniques tels qu'un faible coefficient de frottement, une vitesse de mouvement élevée, une excellente absorption des vibrations et une durée de vie prolongée.La transmission de l'axe Y utilise la technologie d'entraînement synchrone du servo-moteur pour entraîner conjointement les vis à billes en rotation, permettant au banc de travail à axe Y de se déplacer d'avant en arrière pour les opérations d'usinage CNC.
2Appareil de lubrification automatique et équipement de protection:
Cette machine-outil est équipée d'un système de lubrification volumique automatique à pression partielle de fabrication taïwanaise.lubrification automatique sans angle mort sur les composants mobiles tels que les rails de guidageL'axe X et l'axe Y de l'équipement sont équipés de couvercles de protection antipoussière.Pendant ce temps, des pare-brise imperméables sont installés autour du banc de travail pour une protection accrue..
3Système complet de contrôle de la valeur absolue des bus KND:
Le système adopte la plateforme CNC KND, associée à des servo-moteurs de série de valeur absolue de haute précision pour l'entraînement.et une interface d'opération en chinois, soutenant à la fois les entrées sur placeet entrée de données USB externe
.
Cet équipement industriel CNC à portique haute performance, spécialisé dans les opérations de forage et de marquage pour les plaques et la tôle,est méticuleusement conçu pour l'usinage de précision de composants de type plaque et de pièces structurelles. spécialement adaptés aux pièces de traitement telles que les brides, disques, anneaux et plaques plates,Il inclut une condition fondamentale selon laquelle l'épaisseur de ces pièces doit être strictement conforme aux spécifications d'usinage efficaces préétablies par la machine..
Dans les installations de fabrication de structures en acier, cet équipement effectue le forage et le fraisage de précision sur les plaques structurelles et les composants de connexion,en posant ainsi une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit des solutions d'usinage de haute précision pour les tours et les brides d'éoliennes, un processus essentiel qui garantit que ces composants peuvent résister à des conditions environnementales sévères (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, facilitant la formation de poutres stables,des connexions durables conçues pour résister à des charges dynamiques tout au long de la durée de vie prolongée du pont.
