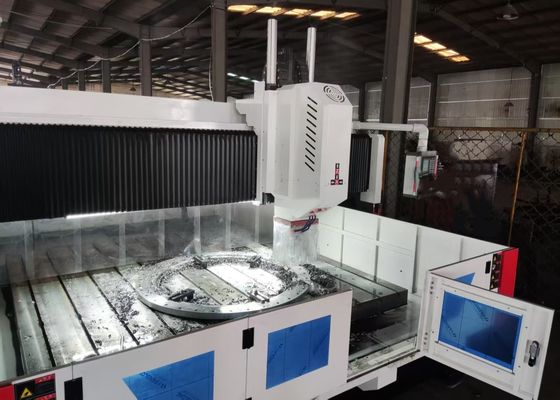

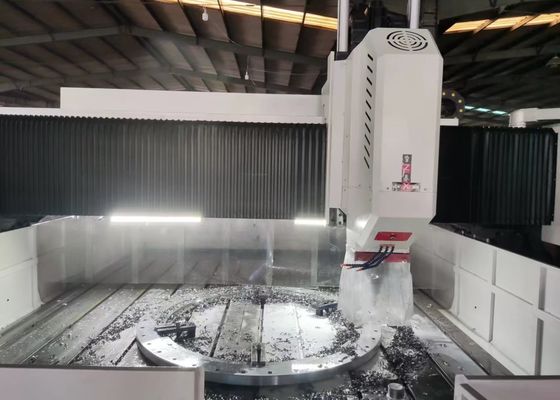

4000x1600mm Taille de la pièce à usiner Machine de fraisage de forage à la flange à plaque CNC hauteur de gantry 800mm

4000x1600mm Taille de la pièce à usiner Machine de fraisage de forage à la flange à plaque CNC hauteur de gantry 800mm

Application du projet:

Cet équipement est conçu pour les opérations de forage, d'écaillage, de fraisage et de fraisage sur plaques et composants structurels.Il est principalement conçu pour le forage à haut rendement de pièces de travail, y compris les brides, disques, anneaux et plaques, dont l'épaisseur se situe dans la plage de traitement efficace.L'unité permet l'usinage de trous traversants et de trous morts sur les pièces monomatériales et les matériaux compositesÉquipée d'un contrôle numérique pour ses processus d'usinage, la machine-outil offre une commodité opérationnelle exceptionnelle, en soutenant la production automatisée, la fabrication de haute précision,transformation à plusieurs variétés, et les besoins de production à grande échelle.

Les spécifications:

Structure de la coulée par fractionnement:

Cet équipement est principalement composé d'une table de travail, d'un portique mobile, d'une selle mobile, d'une tête de puissance de forage et de fraisage, d'un dispositif de lubrification automatique et d'un dispositif de protection, d'un dispositif de refroidissement en circulation,système de commande numériqueLa machine-outil est soutenue et guidée par des rails de guidage en roulement, entraînée par une vis de précision, elle a une précision de positionnement élevée et une précision de positionnement répétée.

Caractéristiques du produit

1- Lit et banc de travail:
Le lit est construit en fonte grise HT250, subissant des traitements de recuit secondaire et de vieillissement avant la finition finale.Deux ensembles de guides linéaires de haute précision sont montés des deux côtés de la base du lit, assurant une répartition uniforme de la force sur les glissades de guidage tout en améliorant considérablement la rigidité globale, la résistance à la traction et la résistance à la compression de la machine-outil.Le système d'entraînement intègre des servomotors à courant alternatif couplés à des ensembles de vis à billes de précisionLe banc de travail est équipé d'un système hydraulique de serrage de cylindre pour la fixation sûre de la pièce.

2Le portail mobile:
Le portique mobile est fabriqué par coulée à partir de fonte grise HT250, avec deux ensembles d'assemblages de guides linéaires roulants à charge ultra-haute montés sur son côté avant.Un ensemble de vis à bille de précision couplé avec un servo-moteur entraîne la plaque de glissement de la tête de puissance pour atteindre un mouvement précis de l'axe X, et la tête de puissance de forage est fixée à cette plaque de glissement.La traversée du portique est réalisée par le servo-moteur via un coupleur de précision entraînant l'écrou de vis à bille à tourner le long de la vis à bille, assurant un mouvement stable et précis.

3- Une selle mobile.
La selle mobile est fabriquée à partir de composants structurels en fer moulé de précision.,Cette configuration équilibre le poids de la tête d'alimentation, réduit la charge sur la vis principale,et prolonge la durée de vie de la vis à plombLe système entraîne la tête de puissance de forage pour effectuer un mouvement précis de l'axe Z, permettant des fonctions telles que l'alimentation rapide, l'alimentation de travail, la rétraction rapide et l'arrêt.Il intègre également la rupture automatique de la puce, suppression de puces et possibilités de pause pour une efficacité opérationnelle améliorée.

.

Cette machine industrielle CNC à portique haute performance est spécialisée dans les opérations de forage et de marquage pour les plaques et les composants en tôle.Il est méticuleusement conçu pour fournir l'usinage de précision des pièces de travail de type plaque et des pièces structurelles, avec une adaptabilité spécifique à la transformation de brides, disques, anneaux, plaques plates et composants similaires.Une exigence fondamentale est que l'épaisseur des pièces doit être strictement conforme aux paramètres d'usinage efficaces prédéfinis de la machine..

Dans les installations de fabrication de structures en acier, cet équipement effectue le forage et le fraisage de précision sur les plaques structurelles et les éléments de connexion,établissant une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit des solutions d'usinage de haute précision pour les tours et les brides d'éoliennes, un processus essentiel qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, permettant la formation de poutres stables, de poutres de support et de poutres de support.connexions durables conçues pour résister à des charges dynamiques pendant la longue durée de vie du pont.
