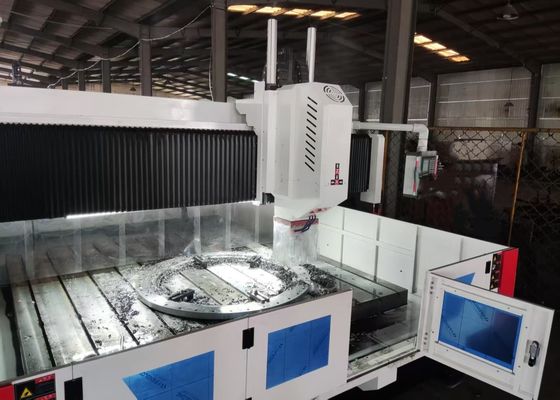

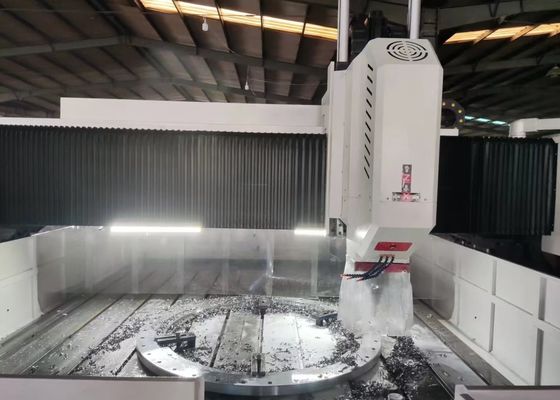

9000x7500x4000mm Taille globale Machine de marquage de perçage à bride à grille CNC

9000x7500x4000mm Taille globale Machine de marquage de perçage à bride à grille CNC

Application du projet:

Cet équipement est principalement conçu pour exécuter des opérations de forage, d'écaillage, de fraisage, de fraisage et de forage sur des plaques et des composants structurels.Il offre des performances de forage de trous de haute efficacité pour les pièces de travail telles que les brides, disques, anneaux et plaques d'épaisseurs dans sa plage de fonctionnement efficace spécifiée.il démontre une large compatibilité avec les composants à base de matériaux simples et les matériaux compositesLa machine-outil intègre un contrôle numérique pour ses processus d'usinage, assurant une commodité opérationnelle supérieure.et des capacités de production à grande échelle pour répondre aux demandes industrielles.

Les spécifications:

Structure de l'équipement

Cet équipement est principalement constitué d'un banc de travail en lit moulé, d'un portique mobile, d'une selle mobile, d'une tête de puissance de forage et de fraisage, d'un système de lubrification et de protection automatique,un module de refroidissement en circulation, un système de commande numérique et un système de commande électrique.tandis que les mécanismes de transmission à vis à bille de précision assurent une précision de positionnement exceptionnelle et une répétabilité exceptionnelle.

Caractéristiques du produit

1. Tête de puissance de forage:
La tête de puissance de forage est équipée d'un servo-moteur spindle dédié,qui utilise une courroie synchrone dentée pour réduire la vitesse et augmenter le couple pour entraîner une broche de précision spécialisée. La broche adopte un arrangement japonais de roulements angulaires de contact à six rangées (quatre à l'avant, deux à l'arrière) pour réaliser une régulation de vitesse sans pas.la broche permet un remplacement rapide et pratique de l'outilLe mouvement d'alimentation est alimenté par un servo-moteur couplé à une vis à bille.Les axes X et Y prennent en charge la fonction de liaison et utilisent un contrôle en boucle semi-fermé pour obtenir des capacités d'interpolation linéaire et circulaireLe nez de la broche est doté d'un trou conique BT50 et est intégré à une union rotative à grande vitesse, facilitant les opérations d'usinage à refroidissement à l'eau des centres de forage en U à grande vitesse.

2Système de transmission:
Le système de transmission adopte des rails de guidage de Taïwan associés à une configuration de glissement de haute précision, assurant une traversée opérationnelle en douceur et une capacité de charge accrue.

3Système de lubrification automatique et mécanisme de protection:
La machine-outil est équipée d'un système de lubrification automatique à distribution de pression volumétrique, produit à Taïwan, qui assure la lubrification automatique de tous les composants en mouvement,vis à plomb, et les supports ¥ avec une couverture complète et sans espaces, prolongeant ainsi efficacement la durée de vie de la machine-outil.tandis que des boucliers anti-éclaboussures résistants à l'eau sont installés autour du banc de travail pour assurer l'intégrité opérationnelle..

Cette machine industrielle CNC à portique haute performance est spécialisée dans les opérations de forage et de marquage pour les composants de tôles et de tôles.Il est conçu de manière exquise pour fournir un usinage de précision de pièces de travail de type plaque et de pièces structurelles, avec une adaptabilité dédiée à la transformation de brides, disques, anneaux, plaques plates et composants similaires.Une condition essentielle est que l'épaisseur de la pièce soit strictement conforme aux paramètres d'usinage efficaces prédéfinis par la machine..

Dans les installations de fabrication de structures en acier, cet équipement effectue des forages et des fraisages de précision sur les plaques structurelles et les éléments de connexion,établissant une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienneIl fournit des solutions d'usinage de haute précision pour les tours et les brides d'éoliennes, un processus clé qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, facilitant la formation de poutres stables,des connexions durables conçues pour supporter des charges dynamiques tout au long de la durée de vie prolongée du pont.
