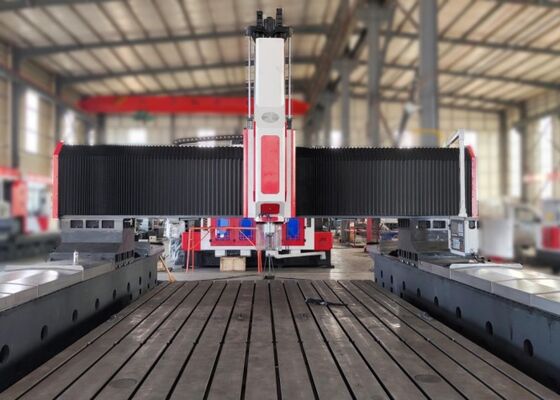

Machine de forage industrielle à plaque CNC avec une capacité de pièce de travail de 6000x6000 mm et un moteur à fuseau servo de 22 kW

Machine de forage industrielle à plaque CNC avec une capacité de pièce de travail de 6000x6000 mm et un moteur à fuseau servo de 22 kW

Application du projet:

Cette machine de perçage et de fraisage à bride CNC est spécialement conçue pour effectuer des opérations de perçage, de camérisation, de tapping, de fraisage et de forage sur des pièces de travail en plaque et des composants structurels.Il offre des performances de forage de trous de haute efficacité pour les pièces de travail telles que les brides, disques, anneaux et plaques dont l'épaisseur se situe dans la plage efficace désignée.l'équipement démontre une forte compatibilité avec les composants mono-matériels et les matériaux compositesÉquipée d'une technologie de contrôle numérique avancée, la machine-outil assure une commodité opérationnelle supérieure.répond aux exigences de transformation de plusieurs variétés, et prend en charge les flux de production à grande échelle.

Les spécifications:

Structure de l'équipement

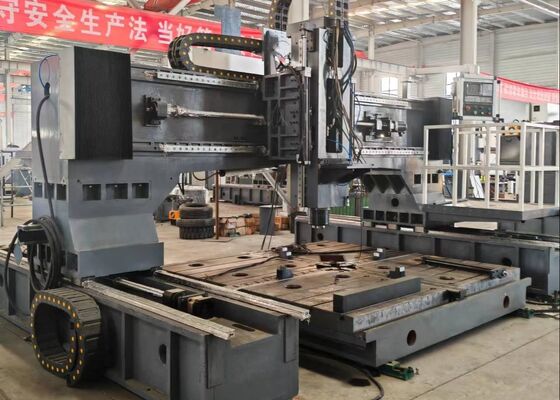

Cette machine CNC de perçage et de marquage de portique est spécialement configurée avec un banc de travail en fonte, un ensemble de portique mobile, une selle de traversage, une tête de puissance de perçage-frénage,un système de lubrification et de protection automatique, un module de refroidissement en circulation, un système de commande numérique (NC) et une unité de commande électrique.tandis que les mécanismes de transmission à vis à bille de haute précision assurent une précision de positionnement exceptionnelle et une répétabilité opérationnelle exceptionnelle.

Caractéristiques du produit

1. Tête de puissance de forage:
La tête de puissance de forage est équipée d'un servo-moteur spindle dédié,qui utilise une courroie synchrone dentée pour réduire la vitesse et augmenter le couple pour entraîner une broche de précision spécialisée. La broche adopte un arrangement japonais de roulements angulaires de contact à six rangées (quatre à l'avant, deux à l'arrière) pour réaliser une régulation de vitesse sans pas.la broche permet un remplacement rapide et pratique de l'outilLe mouvement d'alimentation est alimenté par un servo-moteur couplé à une vis à bille.Les axes X et Y prennent en charge la fonction de liaison et utilisent un contrôle en boucle semi-fermé pour obtenir des capacités d'interpolation linéaire et circulaireL'extrémité du fuseau est dotée d'un trou conique BT50 et est intégrée à un joint rotatif à grande vitesse, ce qui facilite l'usinage à grande vitesse de la perceuse U avec alimentation en liquide de refroidissement à travers le fuseau.

2Système de transmission:
Doté de rails de guidage taïwanais et d'une conception de glissement de haute précision, le système garantit une performance opérationnelle en douceur et une capacité de charge élevée.
L'axe X adopte deux rails de guidage linéaires roulants comme pistes de guidage et de support latéraux, répondant pleinement aux exigences des opérations de forage à grande vitesse.un servomoteur à courant alternatif entraîne une vis à bille de précision pour réaliser un mouvement linéaire.

L'axe Y est équipé de deux rails de guidage linéaires roulants lourds de chaque côté, avec trois wagons carrés montés sur chaque rails de guidage formant ensemble le mécanisme de glissement de l'axe Y.Cette conception structurelle répond non seulement aux exigences élevées en matière de rigidité et de résistance du cadre du portique, mais offre également des avantages techniques, notamment un faible coefficient de frottementL'entraînement à axe Y utilise une technologie d'entraînement synchrone à double servo-moteur:un servo-moteur est configuré de chaque côté pour entraîner de manière synchrone la rotation de la vis à bille, permettant ainsi le mouvement du cadre du portique et l'obtention d'un usinage CNC précis.

.

Cette machine industrielle à portique CNC haute performance est spécialement conçue pour le forage et le marquage des composants en tôle et en tôle.Conçus pour assurer l'usinage de précision des pièces de travail de type plaque et des pièces structurelles, il fournit une compatibilité dédiée pour le traitement de brides, disques, anneaux, plaques plates et composants similaires.Une exigence fondamentale est que l'épaisseur de la pièce doit être strictement conforme aux paramètres d'usinage efficaces préconfigurés de la machine..

Dans les installations de fabrication de structures en acier, cet équipement effectue des opérations de forage et de fraisage de précision sur les plaques structurelles et les éléments de connexion,établissant une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienneIl fournit des solutions d'usinage de haute précision pour les tours et les brides d'éoliennes, un processus clé qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, facilitant la formation de poutres stables,des connexions durables conçues pour supporter des charges dynamiques tout au long de la durée de vie prolongée du pont.
