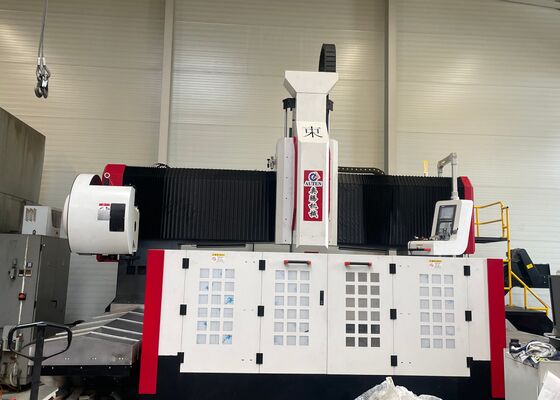

2525BT50 Machine de fraisage par forage à trémie CNC à fraisage par fraisage par fraisage à trémie 30KW Servo Spindle Motor Power
Application du projet:
Cet équipement de perçage CNC est conçu pour les opérations de perçage, d'écaillage, de fraisage et de fraisage sur plaque et composants structurels.Il est principalement utilisé pour le forage à haut rendement des bridesLes pièces à ouverture ou à perte de vision peuvent être traitées sur des pièces en un seul matériau et sur des pièces en matériau composite.L'usinage est contrôlé numériquementIl permet l'automatisation, une grande précision et prend en charge la production de différents types et séries de production en série.
Les spécifications:
| Taille de la pièce |
LxW |
Pour les véhicules à moteur |
|
|
| Tableau de travail |
Largeur de la fente en T |
28 mm |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
|
Max. diamètre de forage
(acier au carbone ordinaire)
|
Φ80 mm |
| Diamètre du robinet |
| M30 |
| Vitesse du fuseau |
30 à 3000 tours/min |
| Puissance du moteur de servo-fuseau |
30 kW |
| Distance de l'extrémité inférieure de la broche à la table de travail |
200 à 800 mm |
|
Mouvement latéral de la tête de puissance(axe X)
|
Max.course horizontale |
2500 mm |
| Vitesse de déplacement latéral |
0 à 8 tours/min |
| Servo-moteur pour mouvement latéral |
2x4,2 kW |
|
Mouvement longitudinal du gantry (axe Y)
|
Max. course d'alimentation |
6 000 mm |
| Vitesse de déplacement des aliments |
0 à 8 m/min |
| Puissance du servomoteur d'alimentation |
2x4,5 kW/25 Nm |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. coup de cœur |
600 mm |
| Vitesse de déplacement |
0 à 5 m/min |
| Servo moteur |
4.5 kW/25 Nm |
| Précision de positionnement |
X/Y |
≤ 0,05 mm/1000 mm |
| Précision de positionnement répétée |
X/Y |
≤ 0,05 mm/1000 mm |

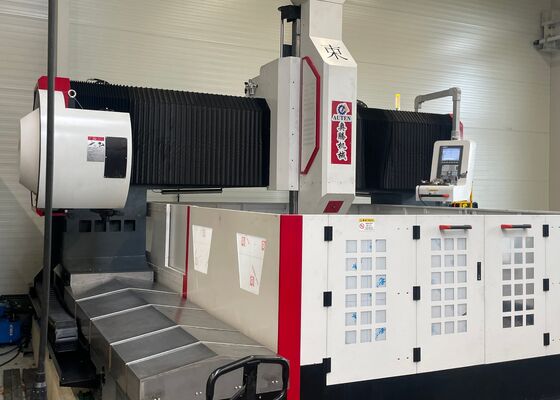

Structure de l'équipement
La base de la machine est faite de matériau coulé et se compose de composants clés tels que la table de travail, le portique mobile, la selle coulissante mobile, la tête de puissance de forage et de fraisage, le système de lubrification automatique,dispositifs de protectionIl utilise des paires de rails roulants pour le support et la direction, ainsi que des paires de vis de plomb de précision pour l'entraînement.La machine se caractérise par une précision de positionnement élevée et une excellente répétabilité du positionnement.
Caractéristiques du produit
1- Lit et table de travail:
Le lit est construit à partir d'un tube rectangulaire soudé, qui subit un recuit à haute température avant traitement, suivi d'un deuxième recuit après semi-finition pour soulager les contraintes internes,assurant la stabilité à long terme de la précision de la machine-outil. La table de travail est une coulée en une seule pièce en fer gris (HT250), soumise à des traitements de recuit secondaire et de vieillissement,offrant une excellente rigidité dynamique et statique sans déformationLa surface de la table de travail est équipée de fentes en T bien organisées pour le serrage sûr des pièces.Deux rails de guidage linéaires de haute précision sont montés des deux côtés de la base du lit pour assurer une répartition uniforme des contraintes sur les glissades du rail de guidageLe système d'entraînement est doté d'un servo-moteur CA couplé à une vis à bille de précision,facilitant le mouvement du portique le long de l'axe YDes boulons réglables sont placés sur la surface inférieure du lit pour permettre un nivellement facile du banc.
2Le portail mobile:
Le portique mobile est coulé en fer gris (HT250) et est équipé de deux rails de guidage linéaires à capacité de charge ultra-haute sur le côté avant.entraîne le mouvement de la plaque coulissante de la tête de puissance le long de l'axe XLe mouvement du portique est facilité par le servo-moteur,qui entraîne la rotation de l'écrou à bille sur la vis à bille par un mécanisme d'accouplement de précision.
3On déplace la selle.
La selle coulissante mobile est un composant en fonte de précision. Elle est équipée de deux tables coulissantes linéaires CNC à charge ultra-haute, d'un ensemble de paires de vis à billes de précision,un réducteur planétaire de haute précision connecté au servo-moteurLa selle est également équipée d'une bouteille d'équilibrage de gaz d'azote pour contrebalancer le poids de la tête de puissance, réduisant ainsi la charge sur la vis et allongeant sa durée de vie.Ce système entraîne le mouvement de la tête de puissance de forage le long de l'axe Z, permettant des mouvements rapides vers l'avant, vers l'avant, vers l'arrière et des arrêts.
.
Cette machine à portique CNC avancée est spécialement conçue pour le forage et le marquage de composants en tôle et en tôle de haute performance.Conçus avec soin pour faciliter l'usinage précis des pièces de travail de type plaque et des ensembles structurels, il est idéal pour le traitement des brides, des disques, des pièces en forme d'anneau, des plaques plates et des composants similaires.Une exigence opérationnelle clé est que l'épaisseur des pièces de travail doit respecter les paramètres d'usinage efficaces prédéfinis de la machine.
Dans les installations de fabrication de structures en acier, cet équipement effectue des opérations de forage et de fraisage de haute précision sur les plaques structurelles et les éléments de connexion,fournissant une base solide pour l'assemblage fiable des cadres en acierDans le secteur de l'énergie éolienne, il offre desdes capacités d'usinage de haute précision pour les tours et les brides d'éoliennes garantissant que ces composants sont conçus pour résister aux conditions environnementales difficilesPour les projets de construction de ponts, l'équipement traite les poutres et les supports de ponts, permettant la création de poutres stables,des connexions durables conçues pour résister à des charges dynamiques pendant la durée de vie prolongée du pont.
