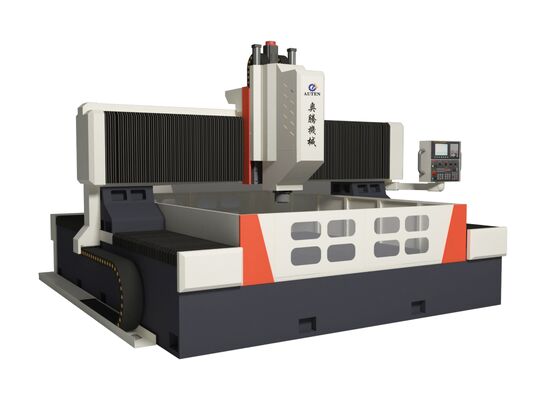

Perceuse à portique CNC pour plaques métalliques en acier de 250 mm d'épaisseur, puissance du moteur de broche servo 22/30KW

250 mm d'épaisseur Machine de forage en acier à plaque métallique à grille CNC 22/30KW Servo Spindle

Présentation du produit:

La machine de forage et de fraisage à portique CNC est principalement conçue pour l'usinage de tôles de tubes, de brides, de roulements, d'échangeurs de chaleur et d'autres composants dans des secteurs tels que la pétrochimie,énergie nucléaireIl prend en charge les opérations de forage à grande vitesse utilisant des perceuses en carbure avec refroidissement interne ou des perceuses à torsion à grande vitesse avec refroidissement externe.Cette machine polyvalente accomplit diverses tâches.Il peut également être équipé d'une tête à angle droit automatique en option pour permettre des fonctions de perçage latéral, de perçage et de fraisage.

Configuration du produit:

Caractéristiques du produit

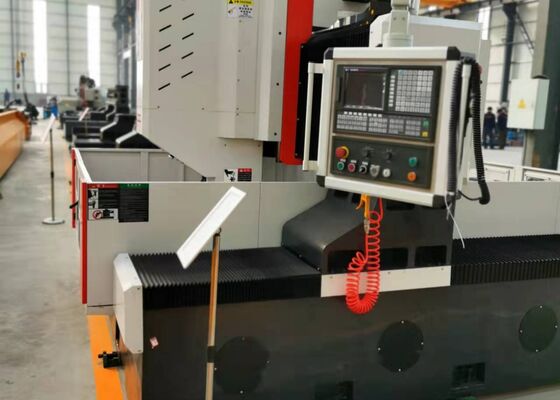

1La machine de perçage, de fraisage et de marquage de la plaque et de la bride est constituée de plusieurs composants essentiels, dont le lit, la glissière longitudinale, le portique, la glissière transversale, l'unité d'alimentation verticale,fuseau de forage et de fraisage, table de travail, système de refroidissement, système automatique d'élimination des copeaux, système de lubrification automatique, système pneumatique, système électrique et autres éléments critiques.

2. La tête de puissance de forage coulissante servo-driven de la machine de découpe de plaque d'acier CNC est capable d'effectuer des opérations de forage, de reaming, de tapping, de chamfering et de fraisage de rainures.Il peut fonctionner en conjonction avec d'autres unités ou indépendammentLa broche de forage est équipée d'une broche taïwanaise de haute précision (avec refroidissement interne) avec un trou conique BT50 et intègre un mécanisme d'ouverture automatique à ressort papillon.Cette configuration facilite des changements d'outil pratiques grâce à l'utilisation d'une tige de connexion et un système hydraulique de cylindre de relâchement d'outil, permettant une interchangeabilité rapide entre les perceuses et les fraiseuses.

3La structure de la machine de forage et de marquage est équipée de guides linéaires de haute précision, assurant un mouvement lisse et stable.Un servomoteur à courant alternatif entraîne une ceinture synchrone et des ensembles de vis à billes de précision, assurant une précision exceptionnelle.

4. Le cadre et le portique de la machine à portique en tôle métallique sont fabriqués à partir de pièces moulées ou de tôles d'acier soudés de haute qualité. Ces composants subissent un processus de recuit à haute température avant l'usinage,suivie d'un deuxième recuit après semi-finition pour atténuer les contraintes internesPar la suite, ils sont usinés de précision pour garantir une précision et une stabilité constantes.

La machine CNC de découpe de plaques de portique est une solution industrielle de haute performance, conçue avec expertise pour l'usinage précis de composants et d'éléments structurels en forme de plaque.Ces équipements sont spécialement conçus pour le traitement de pièces telles que les brides., disques, anneaux et plaques plates, à la condition critique que l'épaisseur de ces pièces de travail se situe dans la plage d'usinage efficace de la machine.

Dans les installations de fabrication de structures en acier, cette machine de perçage de plaques effectue des opérations de perçage et de fraisage précis sur les plaques structurelles et les composants de connexion,fournissant une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne, il offre des procédés d'usinage de haute précision pour les tours et les brides d'éoliennes, processus critiques qui garantissent que ces composants peuvent résister à des conditions environnementales difficiles (par exemple,vents fortsPour les projets de construction de ponts, l'équipement traite les poutres et les supports de ponts,garantir la création de connexions stables et résilientes capables de résister à des charges dynamiques tout au long de la longue durée de vie du pont.
