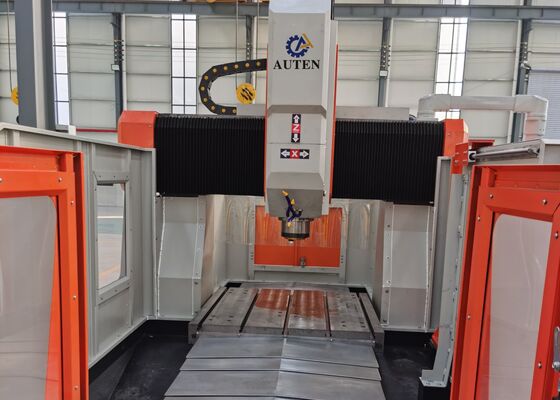

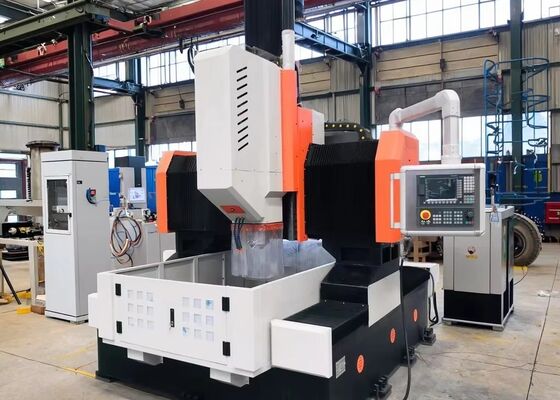

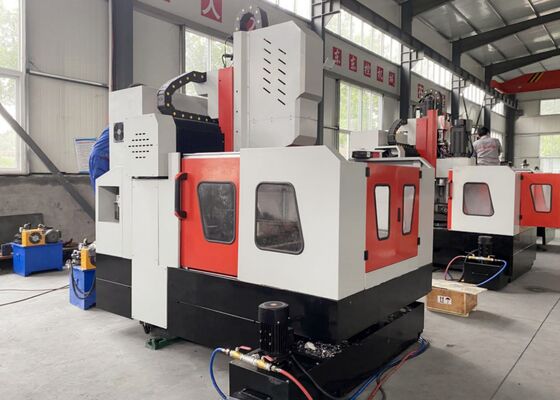

Machine de forage automatique de tôle de tôle à flèche CNC 80 mm de diamètre de forage

Machine de forage automatique de tôle de tôle à flèche CNC 80 mm de diamètre de forage

Application du projet:

La machine de forage et de fraisage CNC de type portique pour plaques d'acier est principalement utilisée pour le traitement des tôles de tubes, des brides, des roulements, des échangeurs de chaleur,et d'autres composants dans les industries telles que la pétrochimieIl est capable de forer à grande vitesse à l'aide de perceuses en carbure avec refroidissement interne ou de perceuses à torsion à grande vitesse avec refroidissement externe.La machine prend en charge une variété de fonctions, y compris le forage, le chanfrage, le tapage, le fraisage et le forage.et opérations de fraisage.

Les spécifications:

Caractéristiques du produit

1La machine de forage, de fraisage et de marquage de tôle et de bride est constituée de plusieurs composants clés, dont une base, une rampe longitudinale, un portique, une rampe transversale, une unité d'alimentation verticale,fuseau de forage et de fraisage, table de travail, système de refroidissement, système automatique d'élimination des copeaux, système de lubrification automatique, système pneumatique, système électrique et autres pièces essentielles.

2. La tête de puissance de forage coulissante servo-driven de la machine de découpe de plaque d'acier CNC est capable d'effectuer des opérations de forage, de reaming, de tapping, de chamfering et de fraisage de rainures.Il peut fonctionner en conjonction avec d'autres unités ou indépendammentLa broche de forage est équipée d'une broche de précision de fabrication taïwanaise (refroidissement interne) dotée d'un trou conique BT50 et est intégrée à un mécanisme d'ouverture automatique à ressort papillon.Cette configuration facilite le remplacement facile de l'outil via une tige de connexion et un système hydraulique de relâchement de cylindre d'outil, permettant des changements rapides entre les perceuses ou les fraiseuses.

3La structure de la machine de perçage et de marquage est équipée de guides linéaires de haute précision, assurant un mouvement harmonieux.Un servomoteur à courant alternatif entraîne une ceinture synchrone et des ensembles de vis à billes de précision, assurant une précision exceptionnelle.

4. Le cadre et le portique de la machine à portique en tôle métallique sont fabriqués à partir de pièces moulées ou de plaques d'acier soudés de haute qualité. Ces composants subissent un recuit à haute température avant l'usinage,suivie d'un deuxième processus de recuit après semi-finition pour atténuer les contraintes internesIls sont ensuite usinés de précision pour assurer une précision et une stabilité constantes.

La machine CNC de découpe de plaques de portique est une solution industrielle de haute performance, soigneusement conçue pour le traitement précis des composants en forme de plaque et des éléments structurels.Cet équipement est spécialement conçu pour manipuler des pièces de travail telles que des brides, disques, anneaux et plaques plates, avec la condition essentielle que l'épaisseur de ces pièces de travail reste dans la capacité d'usinage effective désignée de la machine.

Dans les ateliers de fabrication de structures en acier, cette machine de perçage de plaques effectue des opérations de perçage et de fraisage précis sur les plaques structurelles et les composants de connexion,fournissant une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienneIl offre un usinage de haute précision pour les tours et les brides d'éoliennes, un processus essentiel qui garantit que ces composants peuvent résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres et les supports de ponts,assurer la création de connexions stables et durables capables de résister à des charges dynamiques tout au long de la longue durée de vie du pont.
