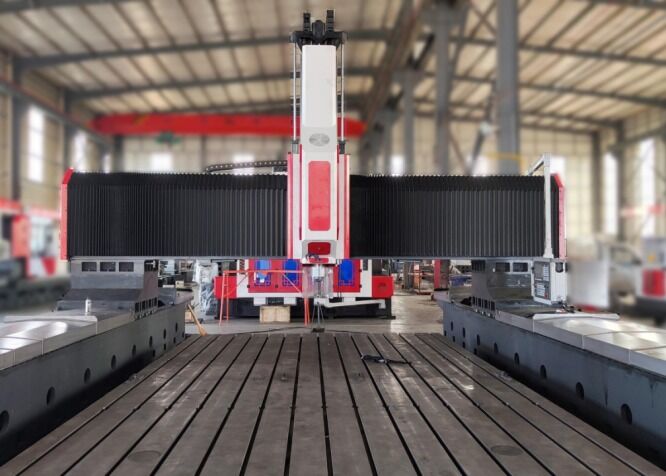

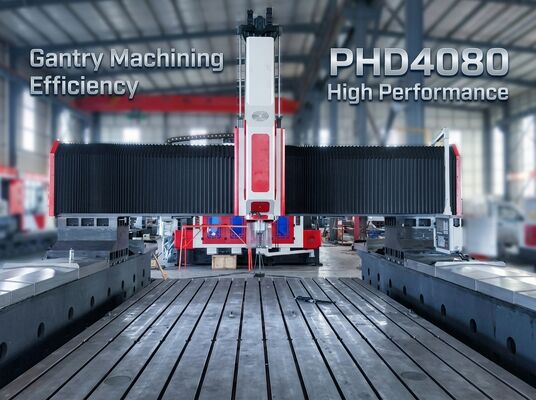

Applicable à la machine de perçage à portique CNC pour l'industrie de la production d'énergie éolienne, modèle PHD4080

Applicable à l'industrie de la production d'énergie éolienne, perceuse à portique CNC modèle PHD4080

Introduction du produit :

Cette machine est une unité de perçage et de fraisage mobile de type portique CNC à grande vitesse. Elle est principalement conçue pour les opérations de perçage, de taraudage et de fraisage sur des pièces telles que les tôles d'acier, les brides, les échangeurs de chaleur, les plaques tubulaires et les supports de rotation. Des forets en carbure sont utilisés pour le perçage à grande vitesse avec refroidissement interne. La machine est équipée d'un système de contrôle par bus CNC KND ou , offrant une facilité d'utilisation et permettant l'automatisation, une haute précision et une adéquation aux séries de production de petite à moyenne taille avec une variété de produits.

Configuration du produit :

Caractéristiques du produit

1. La machine se compose principalement d'un bâti, d'un établi, d'un portique mobile, d'une tête de puissance verticale de type bélier, d'un système hydraulique, d'un système pneumatique, d'un système de refroidissement, d'un système de lubrification centralisée, d'un système de contrôle électrique et d'un système d'enlèvement automatique des copeaux.

2. Dans cette série de machines, l'établi et le portique sont des composants séparés, le portique se déplaçant sur deux bases. Cette conception améliore considérablement la stabilité et la précision du traitement, offrant une capacité de charge élevée.

3. L'établi est fabriqué en fonte grise de haute qualité pour une durabilité et des performances supérieures.

Le bâti de la machine et l'établi sont construits en fonte grise de haute qualité (HT300), avec une relaxation des contraintes obtenue par deux traitements thermiques de revenu. Pour éliminer la résonance pendant le processus de perçage et prolonger la durée de vie du foret en alliage, une conception séparée pour le bâti et l'établi a été mise en œuvre.

1. Le système d'enlèvement automatique des copeaux et de refroidissement en circulation minimise le temps non productif et réduit l'intensité du travail. L'opérateur n'a qu'à charger et décharger les pièces et à remplacer les forets.

2. La machine est équipée d'une broche Taiwan BT50, avec refroidissement interne et haute précision. Elle est compatible avec les forets en carbure. De plus, la machine intègre un cylindre d'outil pneumatique pour faciliter les changements d'outils. Le moteur de broche principal de haute puissance est entraîné par une courroie synchronisée contrôlée par servomoteur, lui permettant de gérer une large gamme de vitesses de rotation.

3. Cette perceuse CNC est spécifiquement conçue en fonction des caractéristiques de la pièce et des exigences de précision. Elle présente une structure compacte et flexible, garantissant des performances de traitement optimales. Que les trous soient disposés en cercle ou en ligne, la machine accomplit la tâche rapidement et avec précision. Par conséquent, elle offre une solution très rentable.

La machine de découpe de tôles à portique CNC est une solution industrielle robuste, méticuleusement conçue pour le traitement précis de composants en forme de plaque et d'éléments structurels. Cette machine est spécifiquement optimisée pour la manipulation de pièces telles que les brides, les disques, les anneaux et les plaques planes, à condition que l'épaisseur du matériau se situe dans la plage d'usinage effective spécifiée de la machine.

Dans les usines de fabrication de structures en acier, cette perceuse de tôles effectue des opérations de perçage et de fraisage précises sur les plaques structurelles et les composants de connexion, fournissant une base solide pour l'assemblage fiable des charpentes en acier. Dans le secteur de l'énergie éolienne, elle offre un usinage de haute précision pour les tours d'éoliennes et les brides—des processus vitaux qui garantissent que ces composants peuvent résister à des conditions environnementales exigeantes, telles que des vents extrêmes et des fluctuations de température. Pour les projets de construction de ponts, l'équipement traite les poutres et les supports de pont, garantissant la formation de connexions stables et durables capables de supporter des charges dynamiques tout au long de la longue durée de vie du pont.
