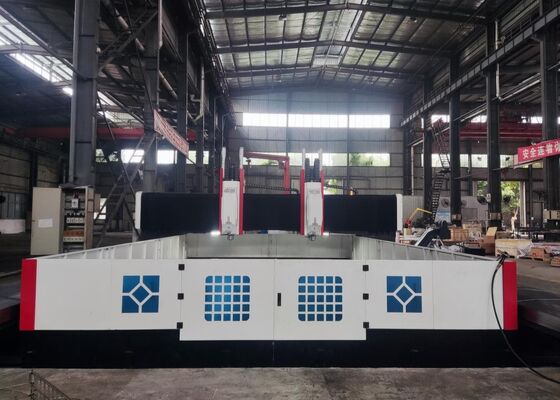

Machine de perçage CNC à plaques pour échangeur de chaleur, machine de marquage de plaques d'acier, modèle PHD4080

Machine de perçage CNC pour échangeur de chaleur, machine de marquage de tôles d'acier, modèle PHD4080

Introduction du produit :

Cet équipement est une unité mobile de perçage et fraisage CNC à grande vitesse de type portique, spécialement conçue pour les opérations de perçage, taraudage et fraisage sur des composants tels que les tôles d'acier, les brides, les échangeurs de chaleur, les plaques tubulaires et les couronnes de roulement. Il utilise des forets en carbure avec refroidissement interne pour les applications de perçage à grande vitesse. Le système est intégré avec une commande KND ou CNC bus, facilitant une utilisation conviviale et prenant en charge l'automatisation, la haute précision et l'adaptabilité pour des volumes de production petits à moyens sur une gamme diversifiée de produits.

Configuration du produit :

Caractéristiques du produit

1. La machine est principalement composée d'une base, d'un établi, d'un portique mobile, d'un ensemble de broche verticale de type bélier, d'un système hydraulique, d'un système pneumatique, d'un système de refroidissement, d'un système de lubrification centralisée, d'un système de commande électrique et d'un mécanisme automatique d'évacuation des copeaux.

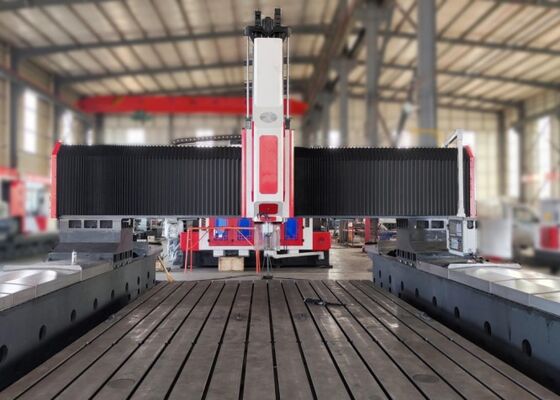

2. Dans cette série de machines, l'établi et le portique sont des composants distincts, le portique fonctionnant sur deux bases séparées. Cette configuration améliore considérablement la stabilité et la précision du traitement, offrant une capacité de charge accrue.

3. L'établi est fabriqué en fonte grise de haute qualité, garantissant une durabilité exceptionnelle et des performances optimales.

Le bâti de la machine et l'établi sont fabriqués en fonte grise de première qualité (HT300), avec une détente réalisée par un traitement thermique à double revenu. Afin de minimiser la résonance pendant les opérations de perçage et d'augmenter la durée de vie de l'outil en carbure, une conception distincte pour le bâti et l'établi a été adoptée.

1. Les systèmes automatisés d'évacuation des copeaux et de refroidissement en circuit fermé minimisent efficacement les temps d'arrêt et réduisent la charge de travail de l'opérateur. Les tâches principales de l'opérateur sont limitées au chargement et au déchargement des pièces et au remplacement des forets.

2. La machine est équipée d'une broche Taiwan BT50, conçue pour le refroidissement interne et les performances de haute précision. Elle est entièrement compatible avec les forets en carbure. De plus, la machine est dotée d'un vérin pneumatique pour faciliter les changements d'outils sans interruption. Le moteur de broche principal de haute puissance est entraîné par une courroie synchronisée asservie, lui permettant de s'adapter à une large gamme de vitesses de rotation.

3. Cette machine de perçage CNC est méticuleusement conçue pour répondre aux caractéristiques spécifiques de la pièce et aux exigences de précision de l'application. Elle présente une structure compacte et polyvalente, garantissant une efficacité de traitement optimale. Que les trous soient disposés en configuration circulaire ou linéaire, la machine exécute la tâche avec rapidité et précision, ce qui en fait une solution très rentable.

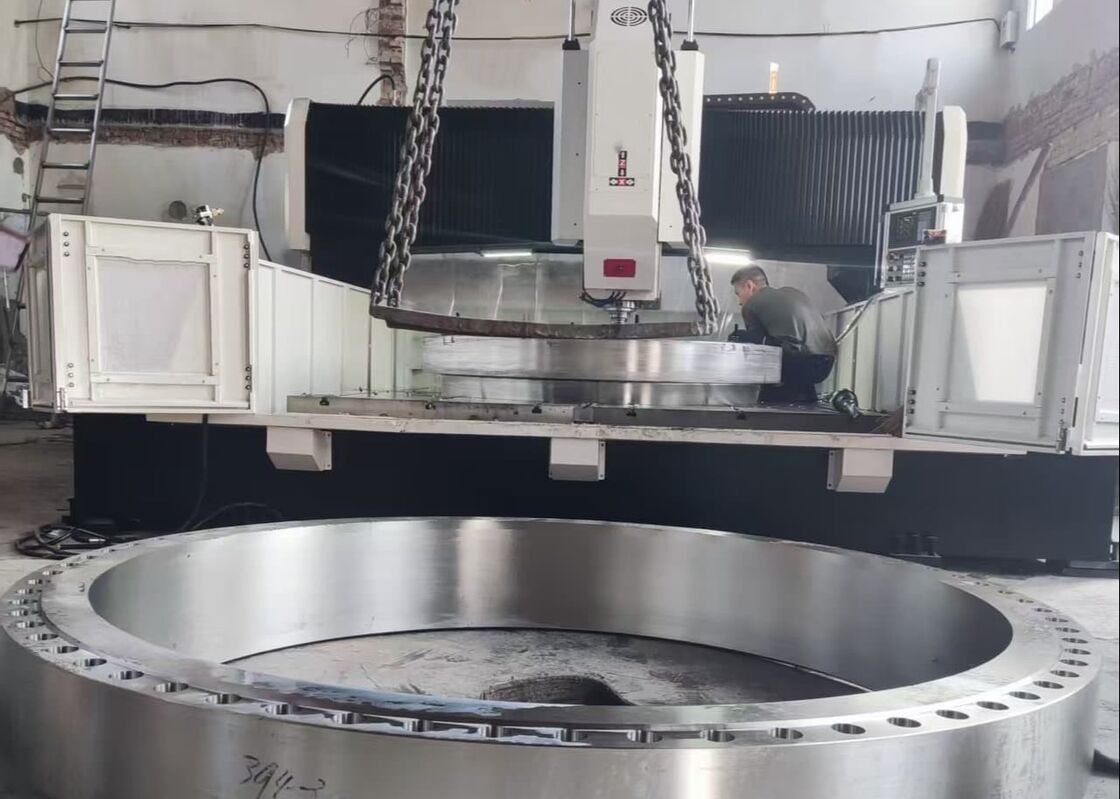

La machine de découpe de tôles CNC de type portique est une solution industrielle durable, soigneusement conçue pour le traitement précis des composants en forme de plaque et des pièces structurelles. Cette machine est spécialement conçue pour manipuler des pièces telles que les brides, les disques, les anneaux et les plaques planes, tant que l'épaisseur du matériau se situe dans la capacité d'usinage effective spécifiée de la machine.

Dans les installations de fabrication de structures en acier, cette machine de perçage de tôles fournit des opérations de perçage et de fraisage précises sur les plaques structurelles et les éléments de connexion, formant une base fiable pour l'assemblage robuste des charpentes métalliques. Dans l'industrie de l'énergie éolienne, elle offre un usinage de haute précision pour les tours d'éoliennes et les brides - des processus critiques qui garantissent que ces composants peuvent supporter des conditions environnementales difficiles, y compris des variations extrêmes de vent et de température. Pour les projets de construction de ponts, l'équipement traite les poutres et les supports de ponts, assurant la création de connexions stables et durables capables de supporter des charges dynamiques tout au long de la longue durée de vie du pont.
